Diagramas

Diagrama BPMN

Casos de Uso

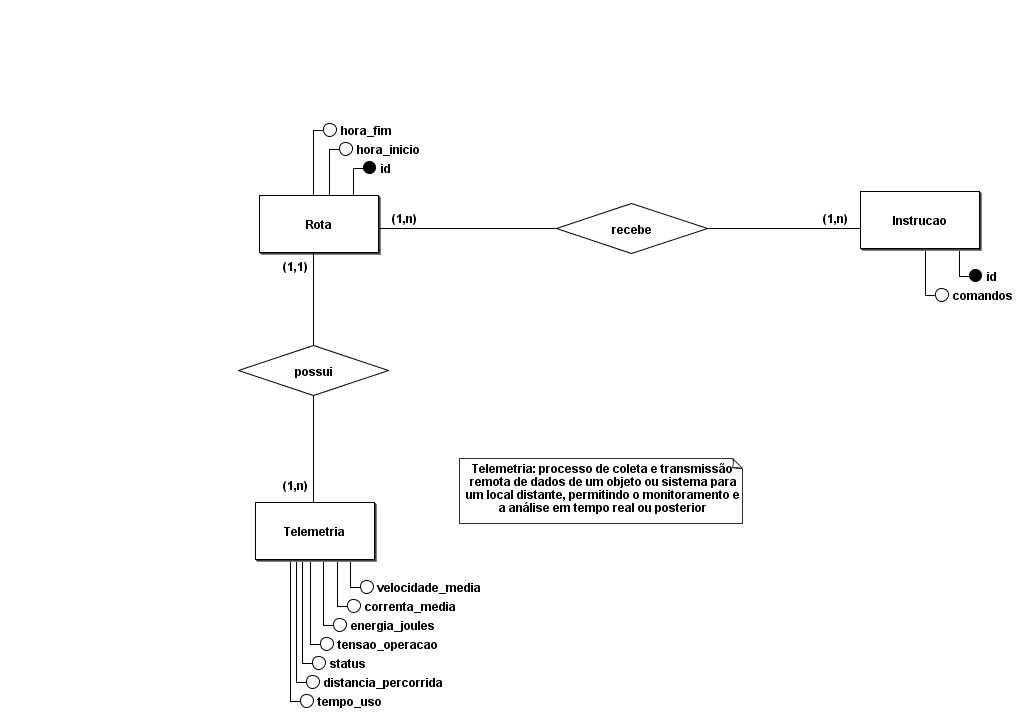

Diagrama Entidade-Relacionamento (DER)

DER

Análise de Dados

Com base nos requisitos definidos e na modelagem do banco de dados, a análise será realizada sobre as variáveis de telemetria coletadas durante a execução das rotas. As variáveis consideradas são:

Velocidade média: avalia o desempenho do veículo em diferentes rotas.
Corrente média: permite estimar o consumo elétrico do sistema.
Tensão de operação: monitora as condições de alimentação do veículo.
Energia consumida (J): calculada a partir da relação entre tensão, corrente e tempo de uso.
Distância percorrida: associada diretamente ao desempenho físico do veículo.
Tempo de execução: obtido a partir do intervalo entre início e fim de cada rota.
Status de execução: indica se a operação foi concluída corretamente ou se ocorreram falhas.

A análise numérica será conduzida por meio de tabelas contendo valores coletados, possibilitando o cálculo de médias, máximos, mínimos e comparações entre diferentes execuções.

Complementarmente, a análise gráfica será realizada por meio de representações visuais, como gráficos de barras, linhas e dispersão, permitindo identificar tendências, padrões e correlações entre variáveis — por exemplo, entre velocidade média e energia consumida.

O tempo total de cada execução será calculado a partir dos campos hora_inicio e hora_fim registrados na entidade Rota, conforme a equação: tempo_rota = hora_fim - hora_inicio

Esse indicador possibilita avaliar a eficiência global da rota e identificar possíveis gargalos no percurso.

Adicionalmente, será gerada uma representação gráfica da trajetória percorrida pelo carrinho, construída a partir das instruções armazenadas na entidade Instrução. Cada comando de giro ajusta a orientação do veículo, enquanto os comandos de deslocamento determinam a progressão em coordenadas (x,y). Os pontos sucessivos serão conectados em um gráfico bidimensional, fornecendo uma visualização intuitiva da rota executada.

Com essa abordagem, o sistema permite não apenas a avaliação quantitativa das variáveis de desempenho, mas também a interpretação visual do comportamento do veículo em diferentes rotas.
