Projeto Conceitual de Software¶

A documentação do software deverá conter, no mínimo, os itens a seguir:

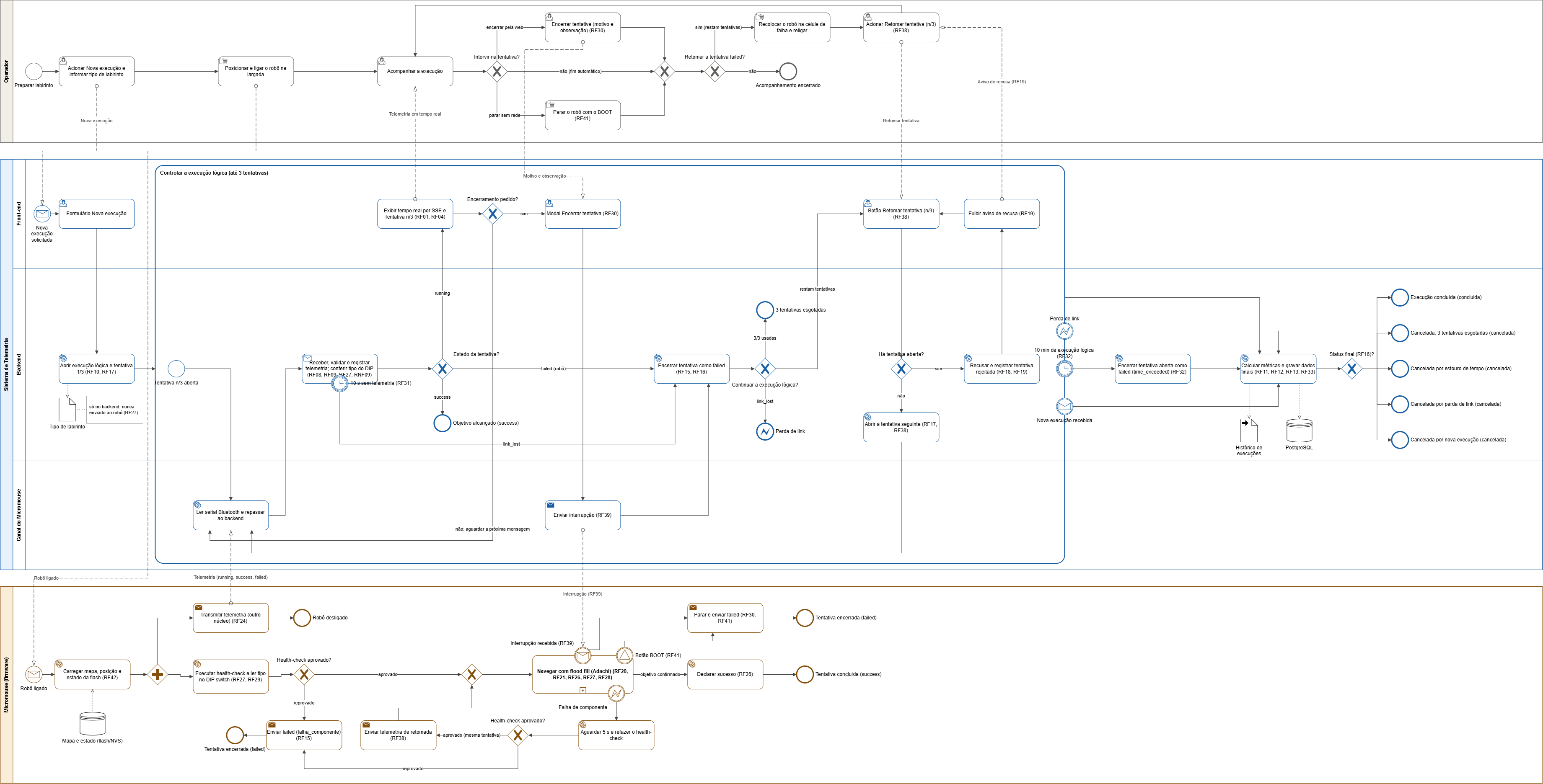

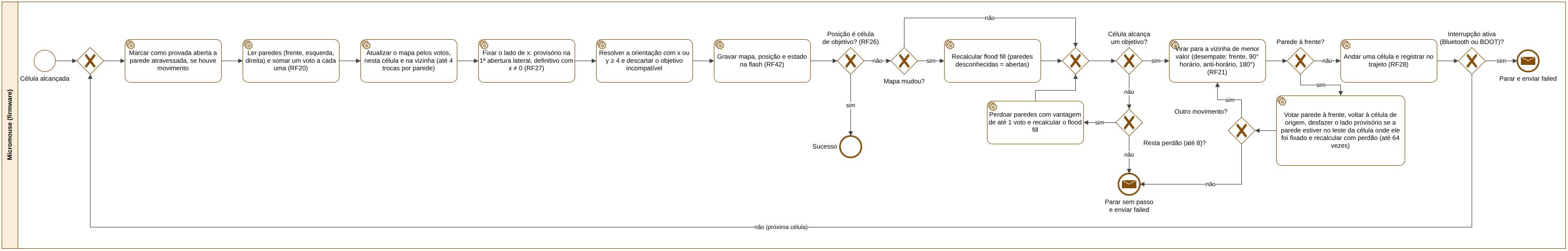

Diagrama BPMN para entender o software proposto: deve deixar claro os principais atores do sistema, suas atividades (de negócios), insumos e resultados.
Backlog funcional do software:
Escrito no formato de histórias de usuário ou casos de uso (decisão da equipe);
Ao declarar o backlog de requisitos funcionais, usar a classificação de MoSCoW (Must have, Should have e Could have), para um melhor entendimento do próprio backlog.
Backlog não-funcional do software:
Descrever os requisitos não-funcionais de forma objetiva;
Mais facilmente, mais rapidamente, são descrições subjetivas não-válidas. Um exemplo de requisito não-funcional de desempenho: "a página deve carregar em até 5s quando em conexão 4G".
Diagrama de casos de uso, contendo os atores do sistema, os requisitos com os quais eles interagem e os tipos de relacionamentos entre requisitos realizados por um mesmo ator (ex.: include, extend). Obs.: este é um diagrama sobre requisitos funcionais.
Descrição da arquitetura da solução de software proposta:
Propósito do software (qual o seu papel no sistema);
Estilo arquitetural contendo:
- Padrão adotado: MVC, MVP, Microsserviços, Monolítico, etc (Justificar);
- Linguagens de programação: Java, Python, C#, JavaScript, etc.
- Frameworks e bibliotecas: Spring Boot, .NET Core, React, Angular, Django, etc.
- Banco de dados: Relacional (PostgreSQL, MySQL, etc) X NãoSQL (MongoDB,etc).

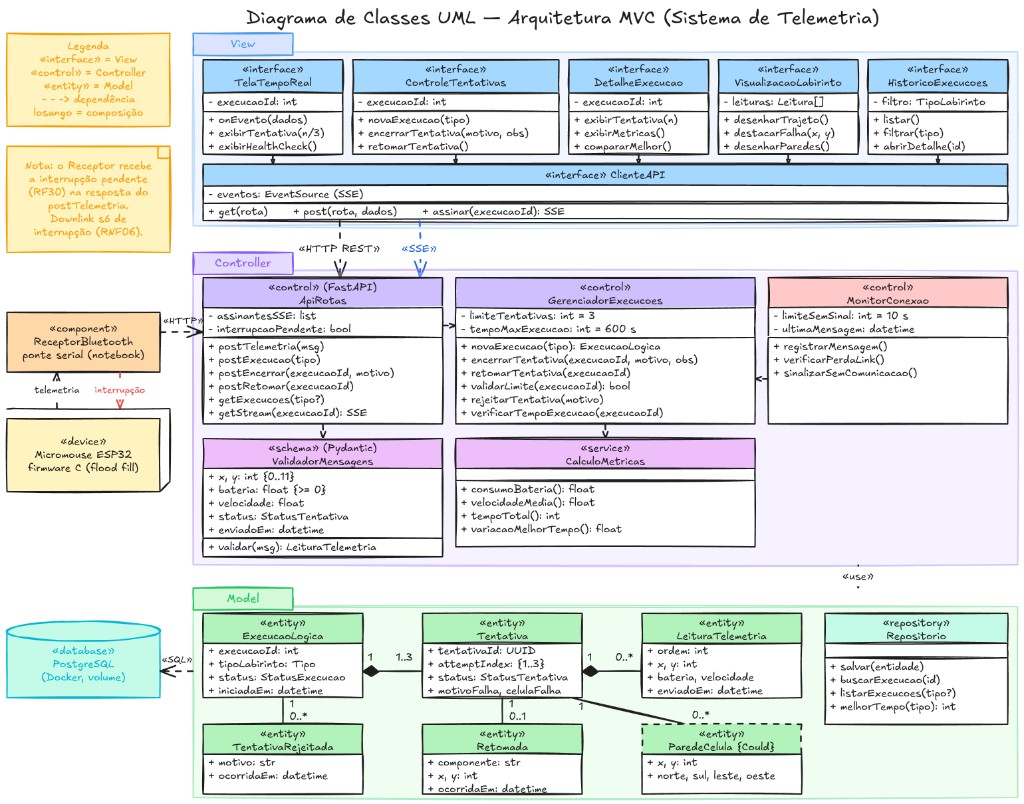

Diagrama de alto nível: representação esquemática dos componentes da arquitetura, suas responsabilidades e comunicações, esclarecendo a composição do front-end e do back-end.

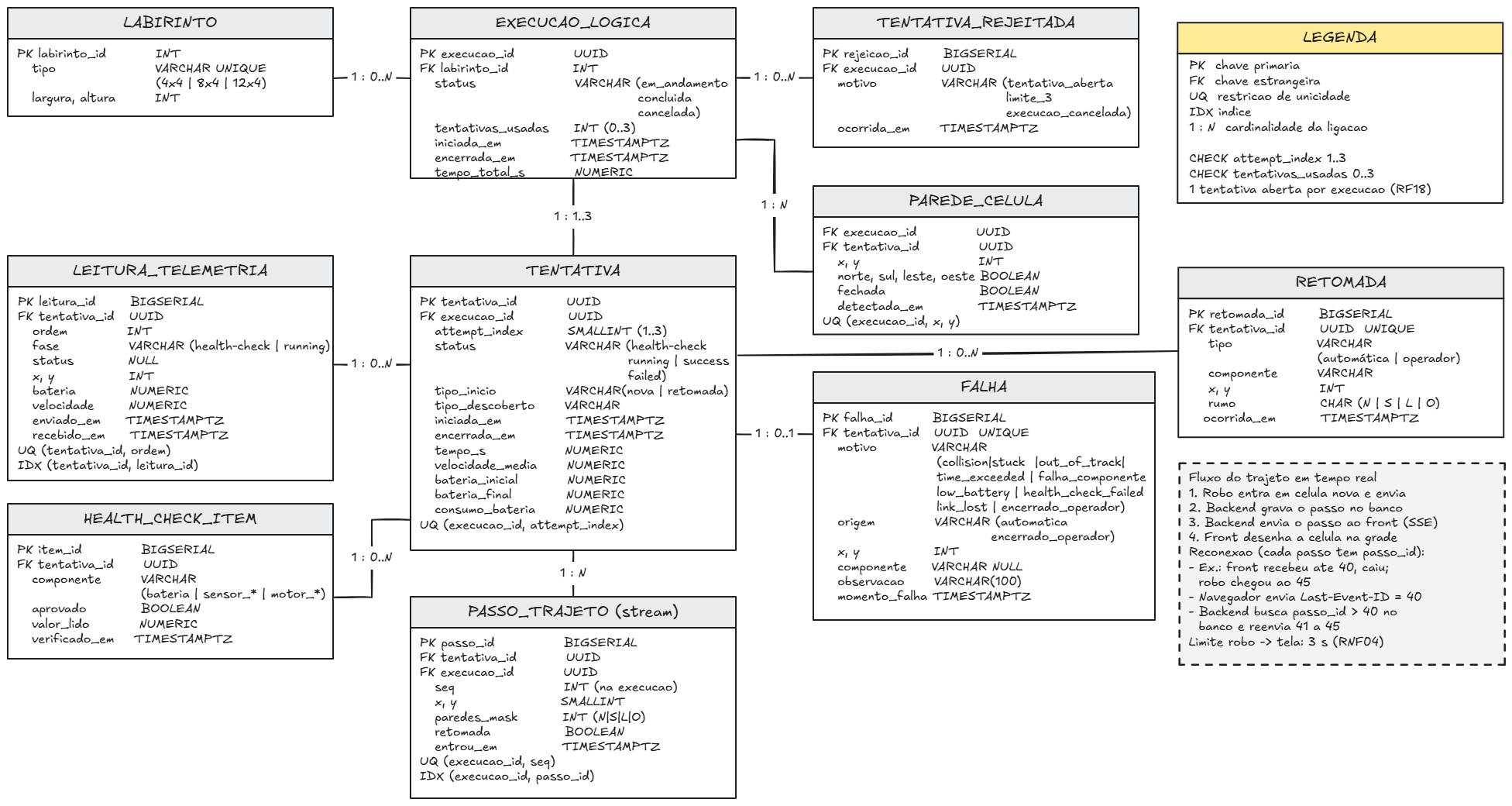

Persistência de dados: diagrama de entidade relacionamento do banco de dados usado na solução proposta.
Análise de dados: as variáveis definidas nos requisitos do projeto em abordagem numérica e gráfica.

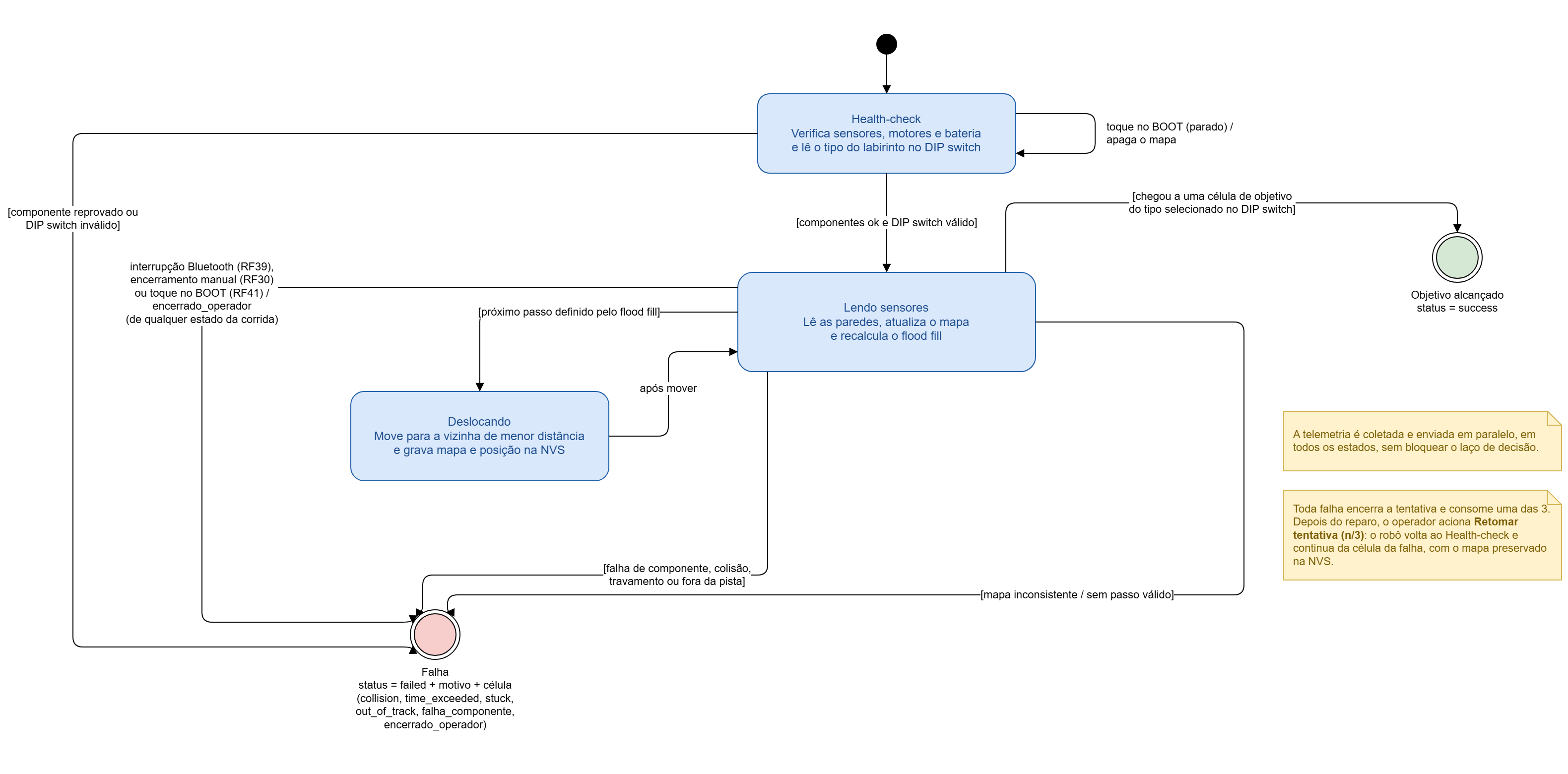

Diagrama de estados esclarecendo os estados assumidos pelo software e os eventos que causam as mudanças de estado do software.

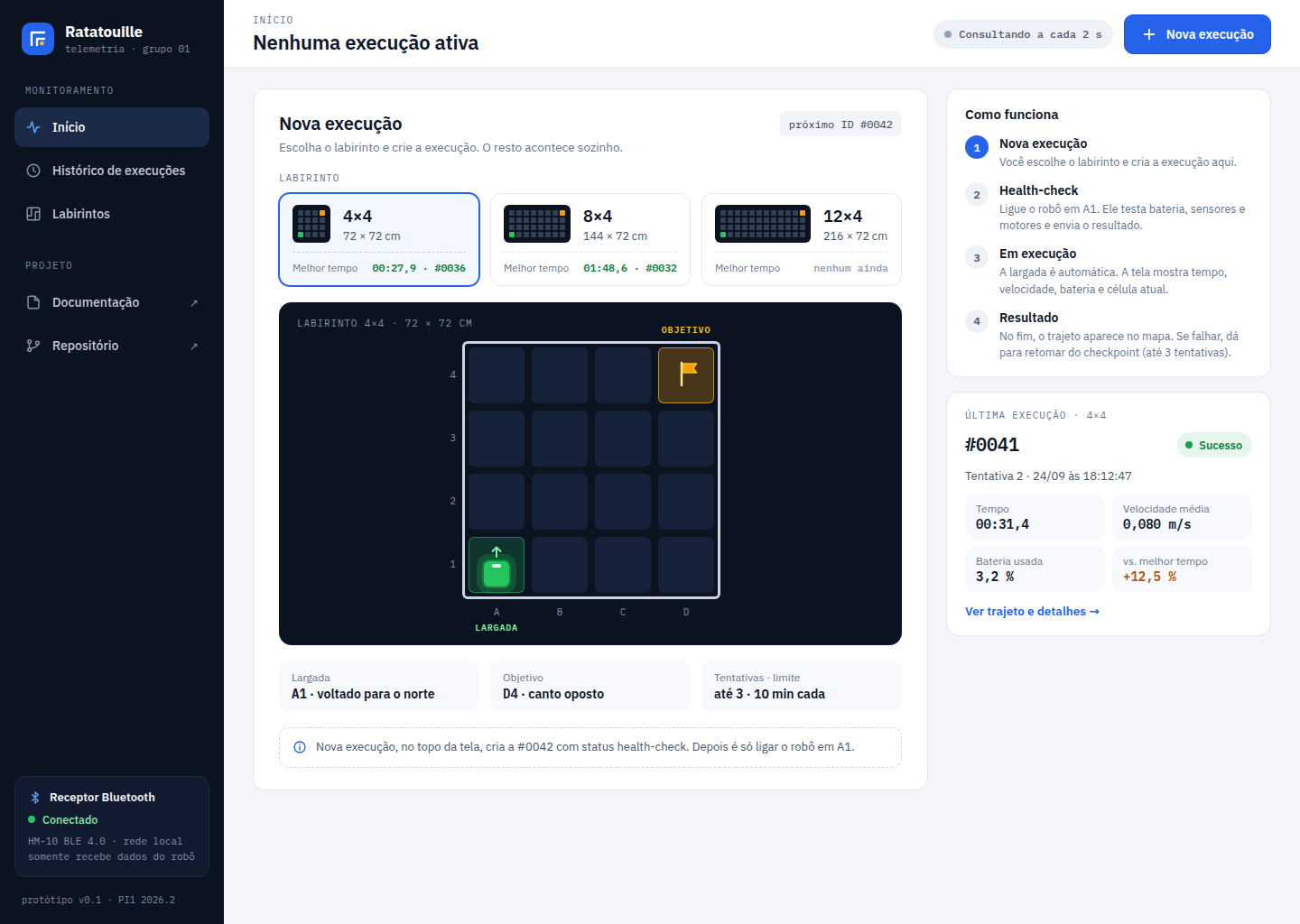

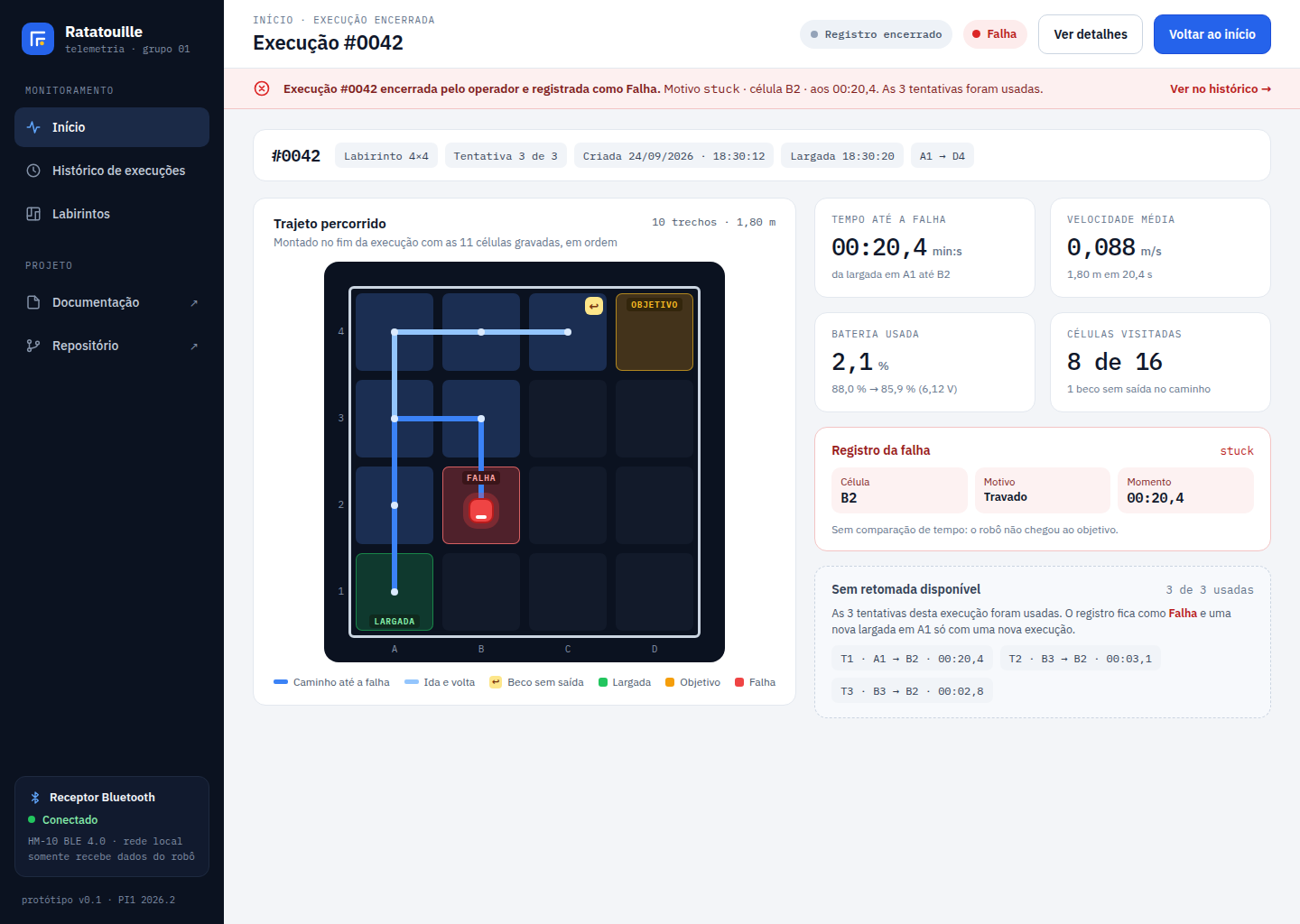

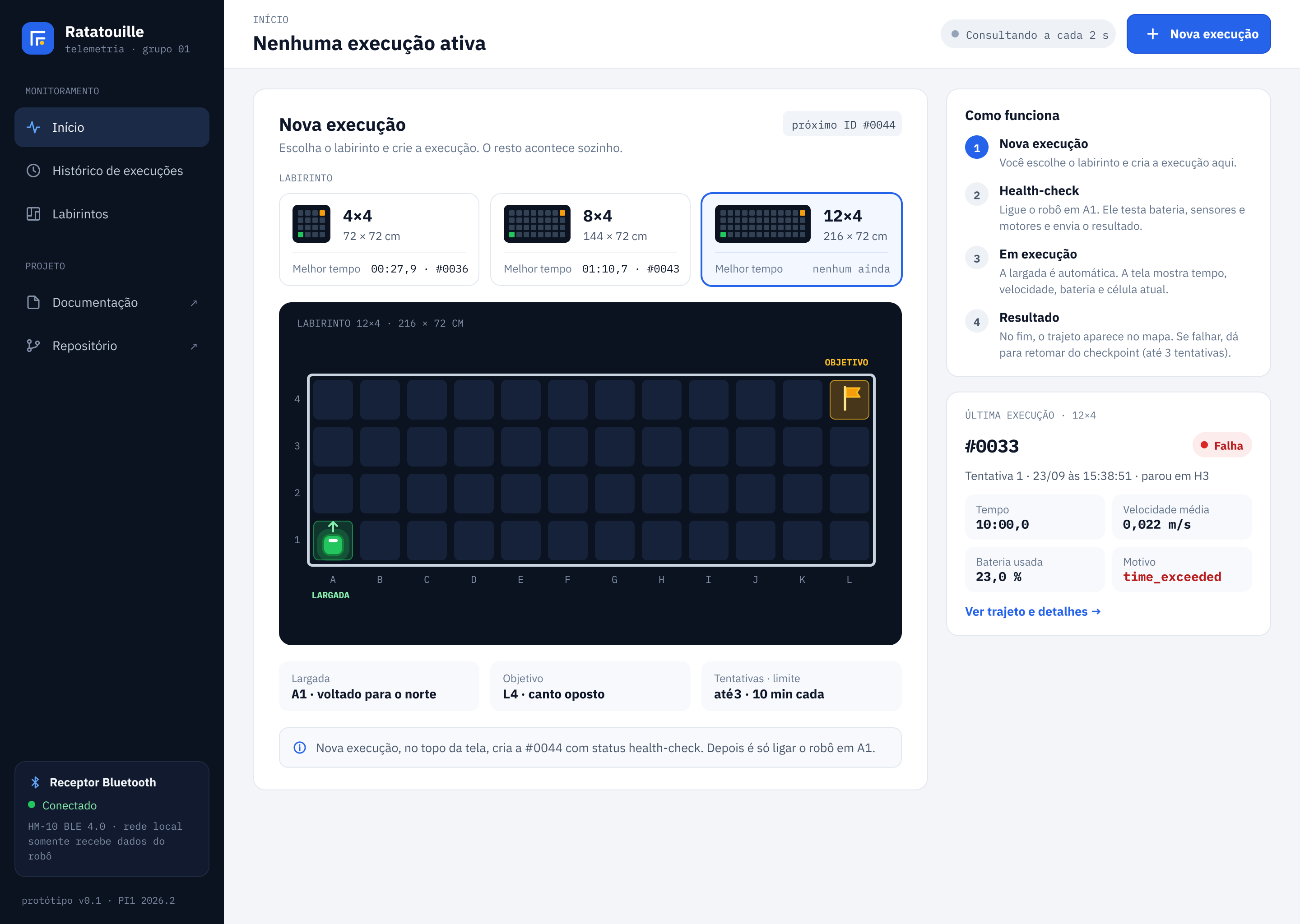

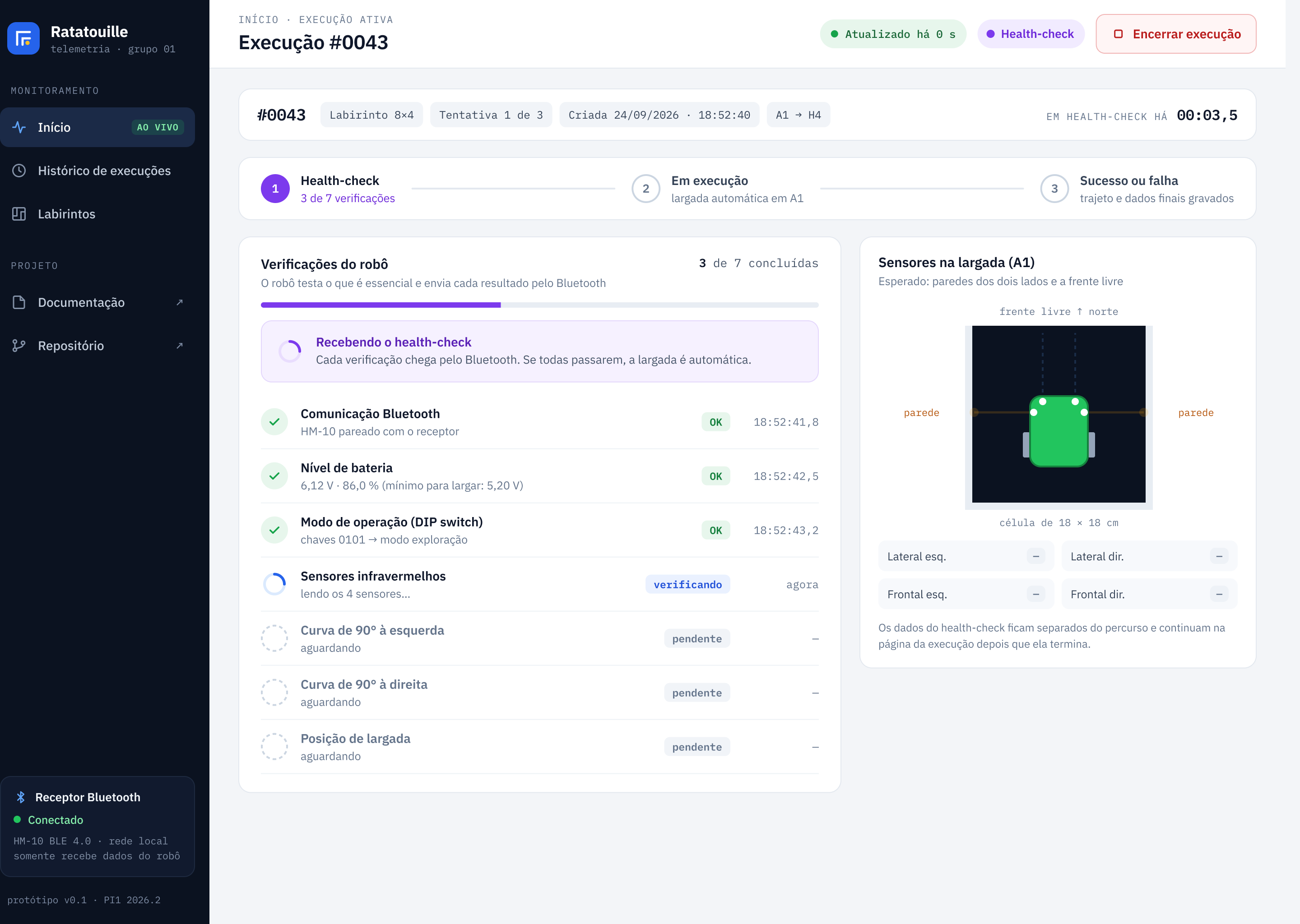

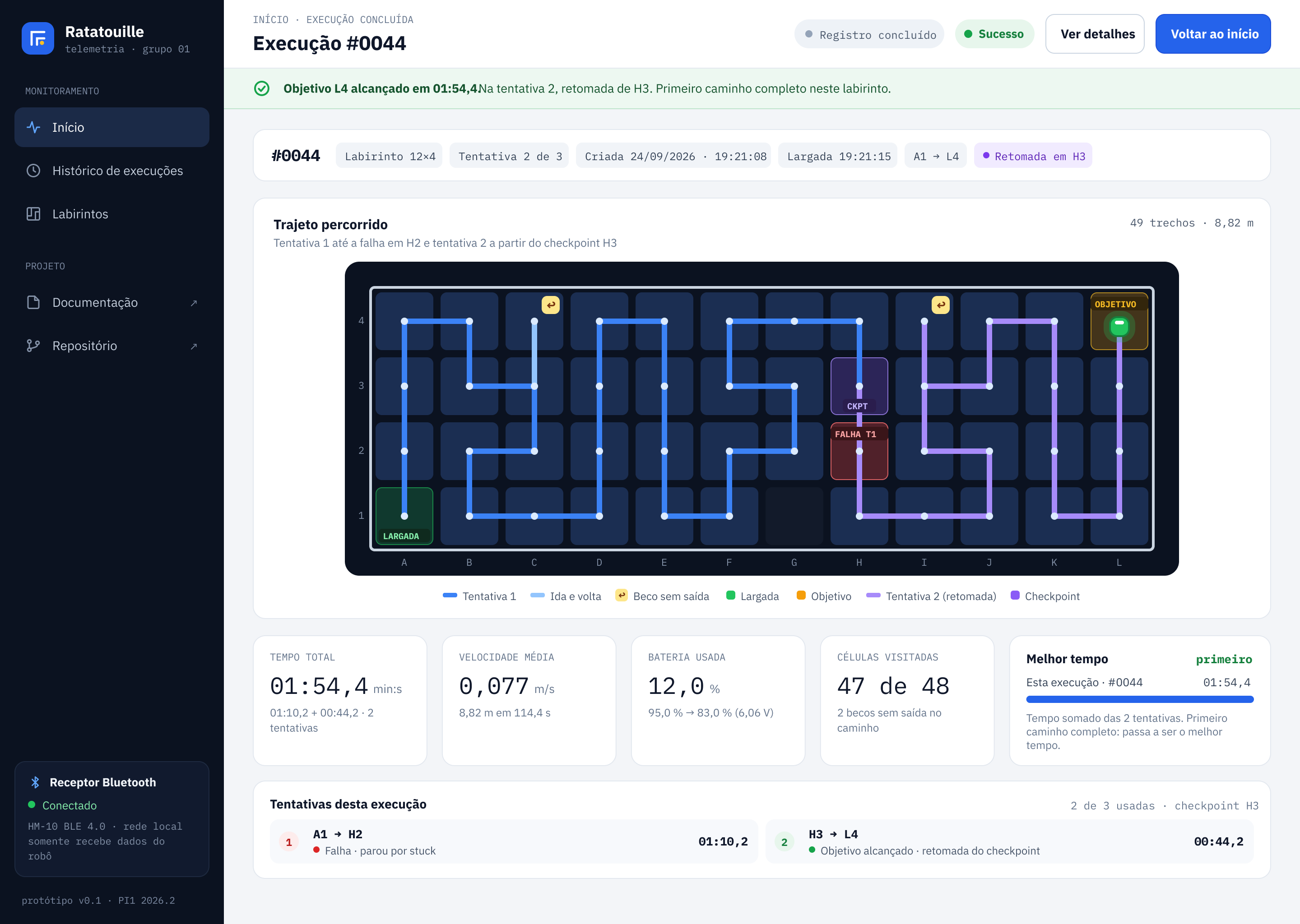

Protótipo funcional do software, navegável.

Backlog do Software¶

Formato adotado pela equipe: histórias de usuário, priorizadas com MoSCoW (Must have, Should have, Could have). Cada história rastreia o requisito de origem no documento de Requisitos, e o agrupamento segue a EAP de Software (4.2.1 Front End, 4.2.2 Back End, 4.2.3 Software Embarcado).

Atores:

Equipe — integrantes do Grupo 01 que acompanham e analisam as execuções pelo sistema web.

Operador — integrante da equipe que opera o Micromouse durante uma tentativa.

Banca — professores que avaliam as execuções durante os testes de integração e a apresentação final.

Casos de uso: os IDs citados neste documento seguem a numeração única do Diagrama de Casos de Uso (UC01–UC34). O limite de 3 tentativas por execução lógica e os rótulos (n/3) na interface seguem o TAP.

Decisões de alinhamento (TAP e ADRs):

Execução lógica (execucao_id) agrupa até 3 tentativas (attempt_index 1…3). Falha no trajeto, de componente ou encerramento manual encerra a tentativa (failed) e consome uma tentativa.

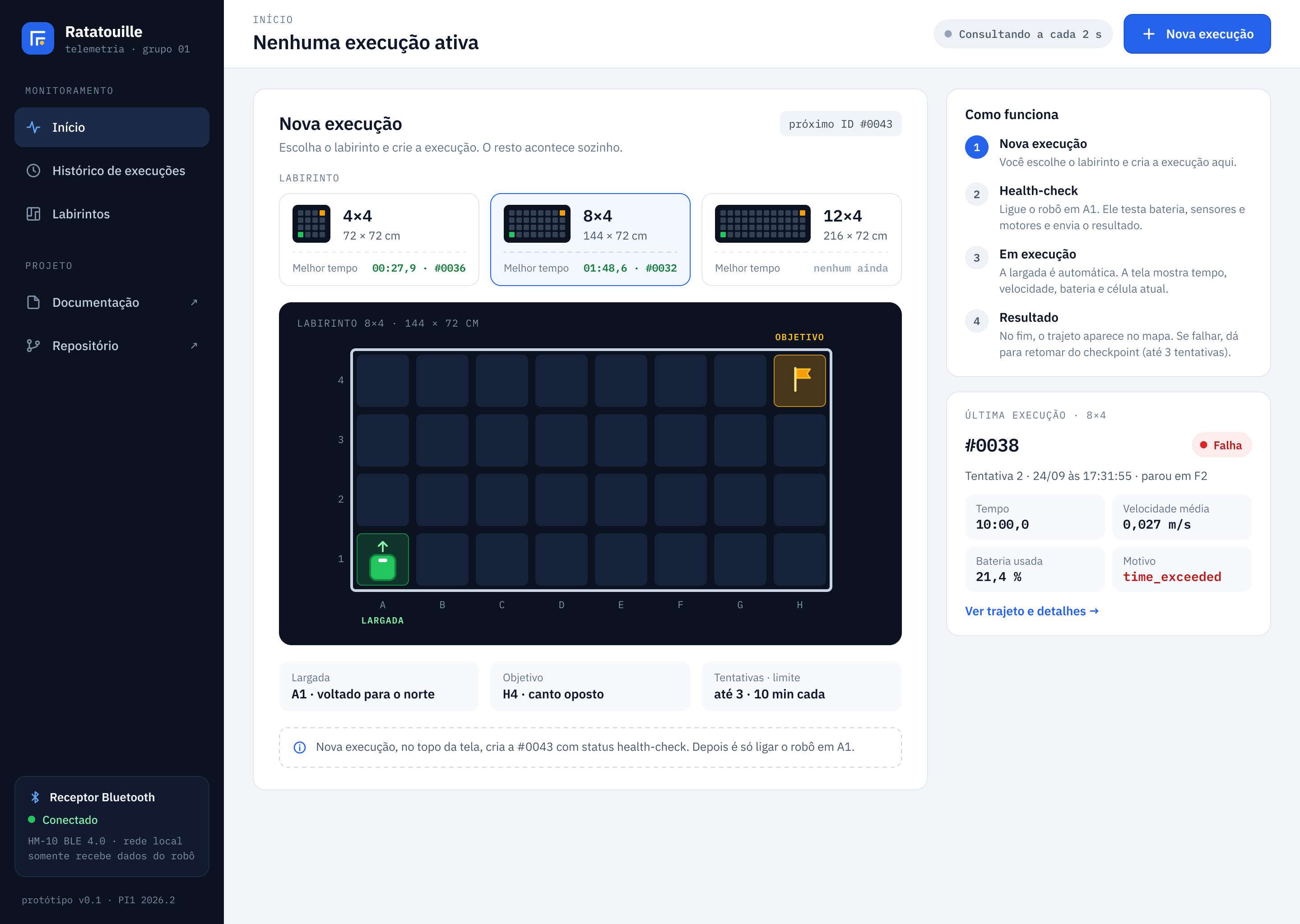

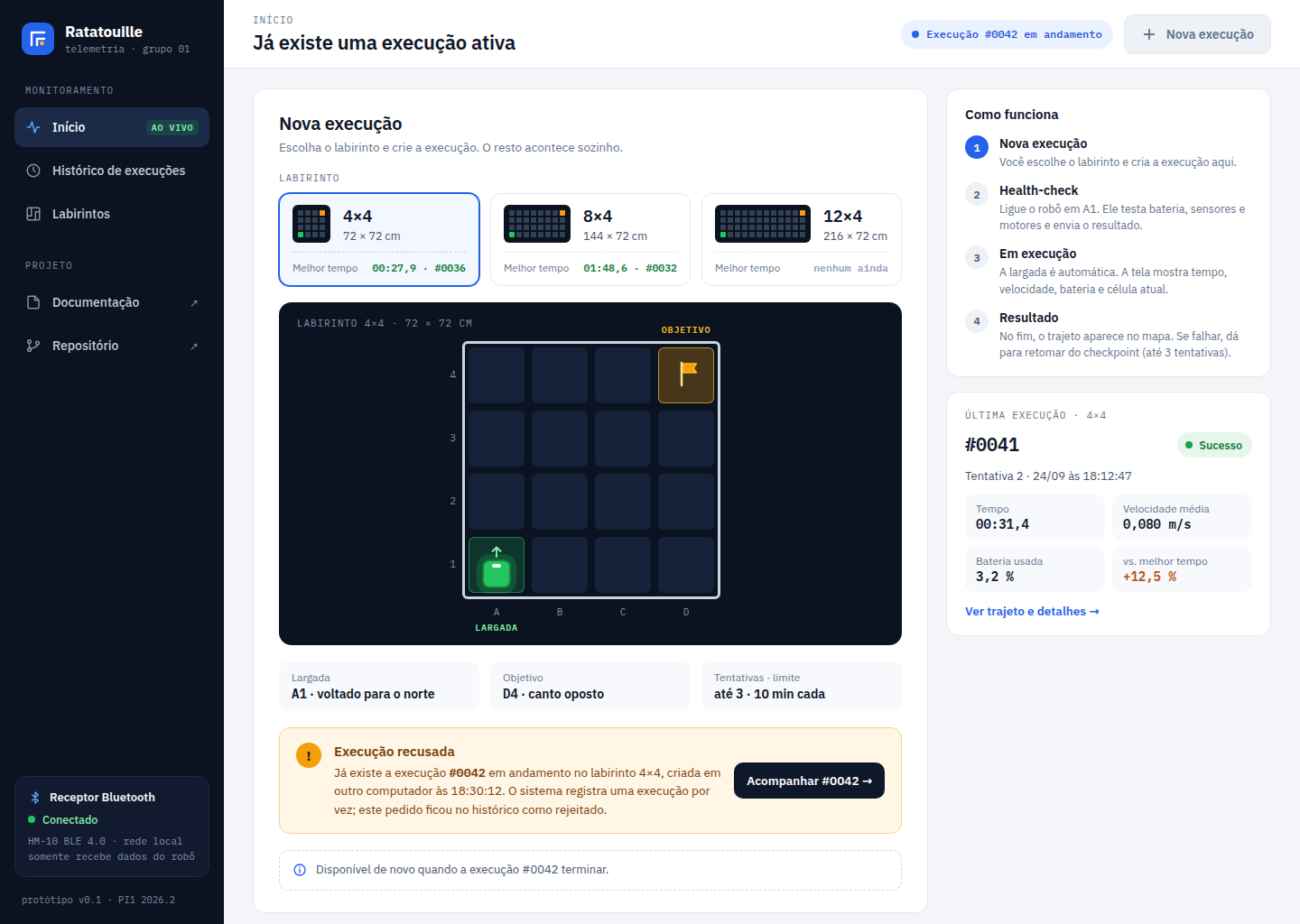

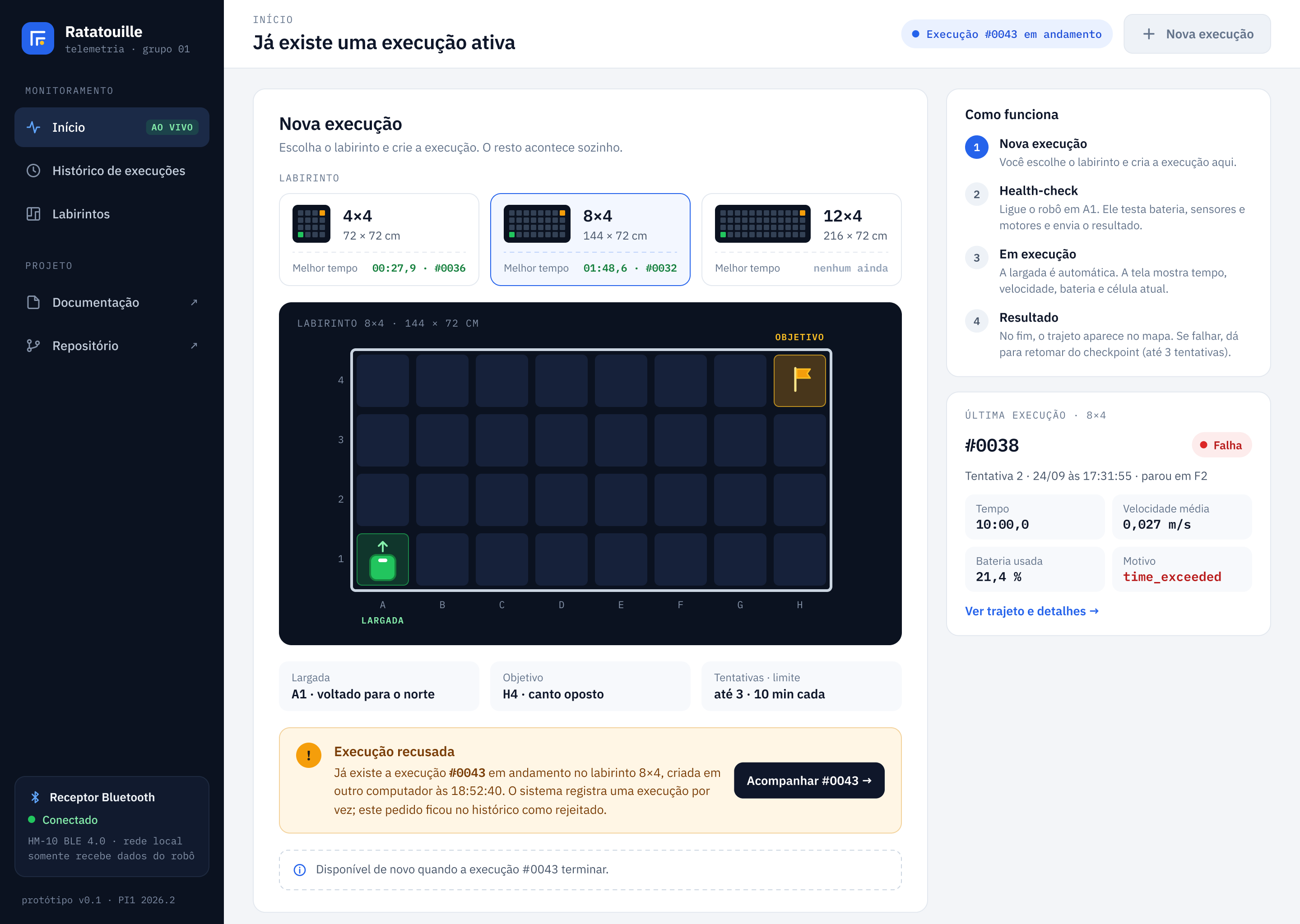

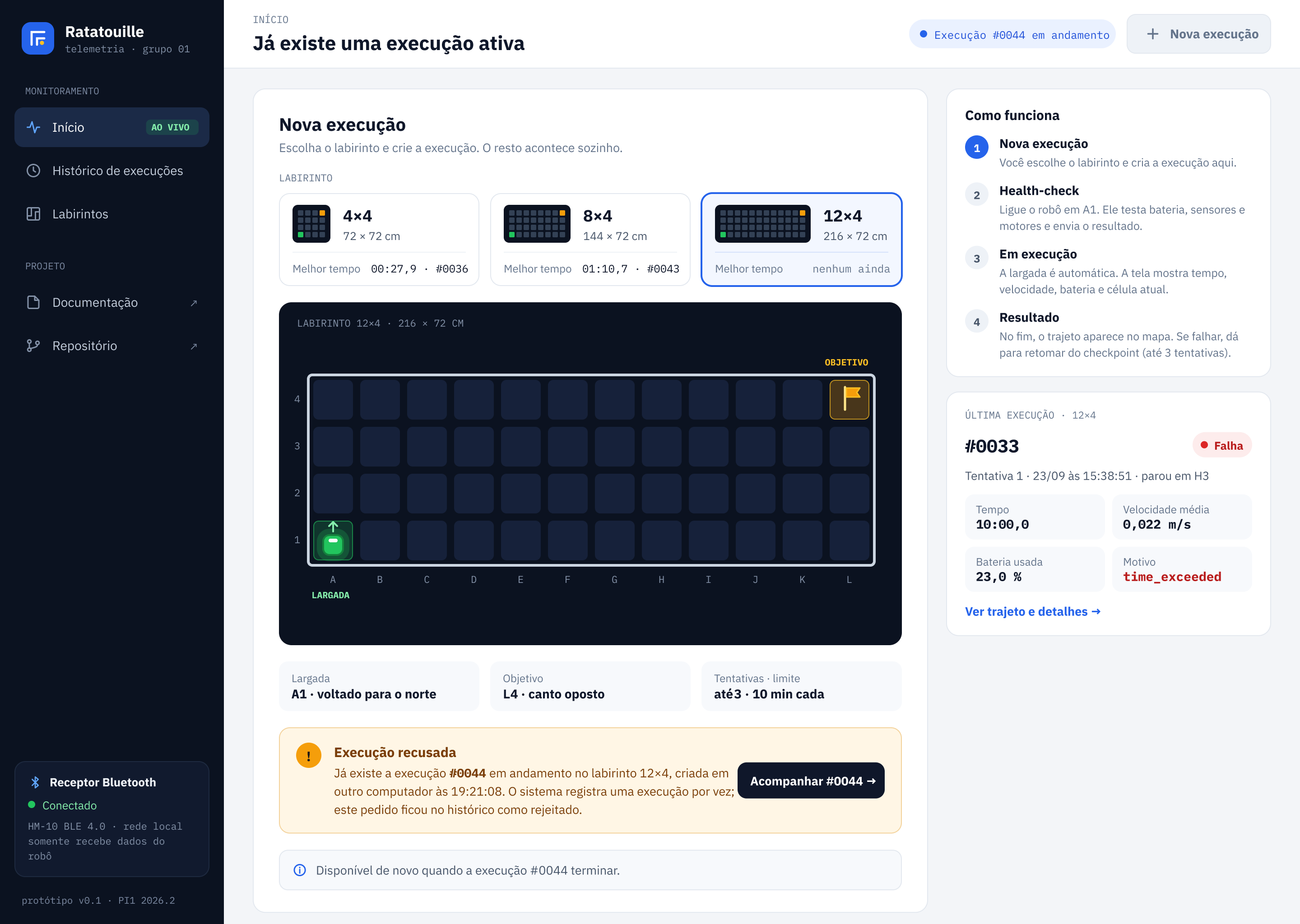

Nova execução: o operador informa o tipo de labirinto (4x4, 8x4 ou 12x4), registrado apenas no backend para desenhar a grade do labirinto na web enquanto o robô anda, e para histórico e filtros; nada é enviado ao robô pela web; o robô lê o tipo no DIP switch (RF27), e o backend confere se os dois coincidem. A execução lógica abre já com a tentativa 1/3, e o relógio da execução começa nesse instante.

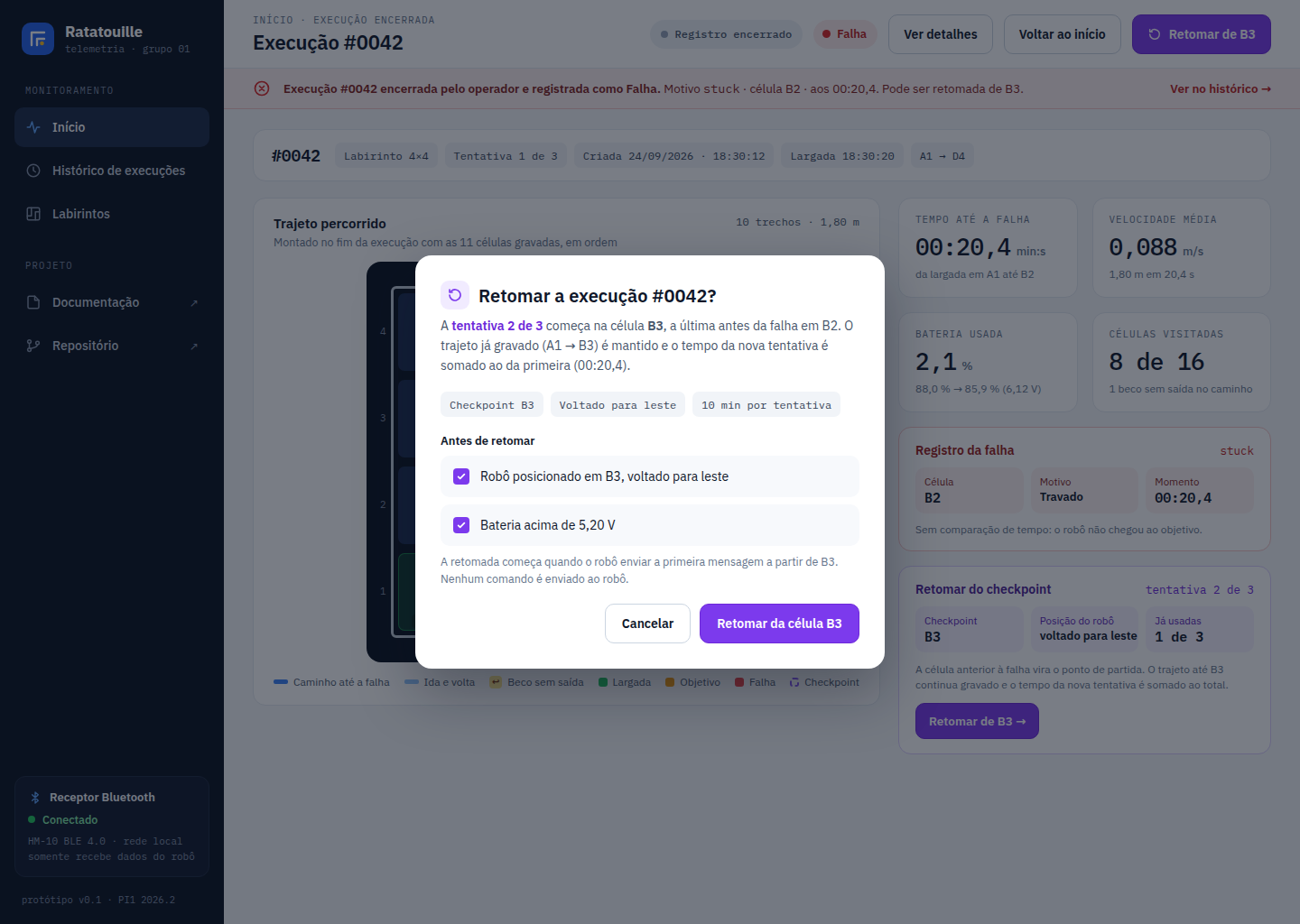

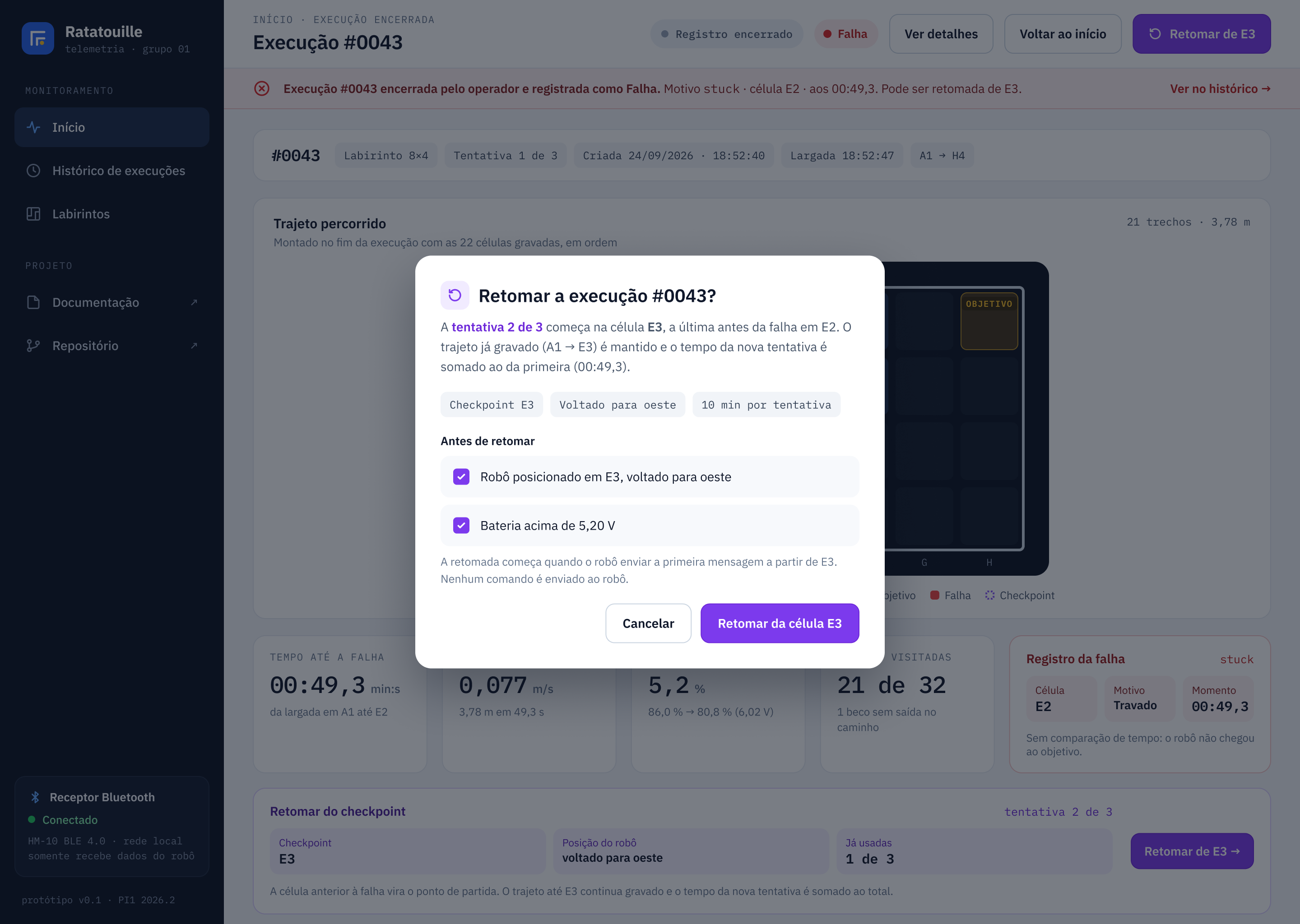

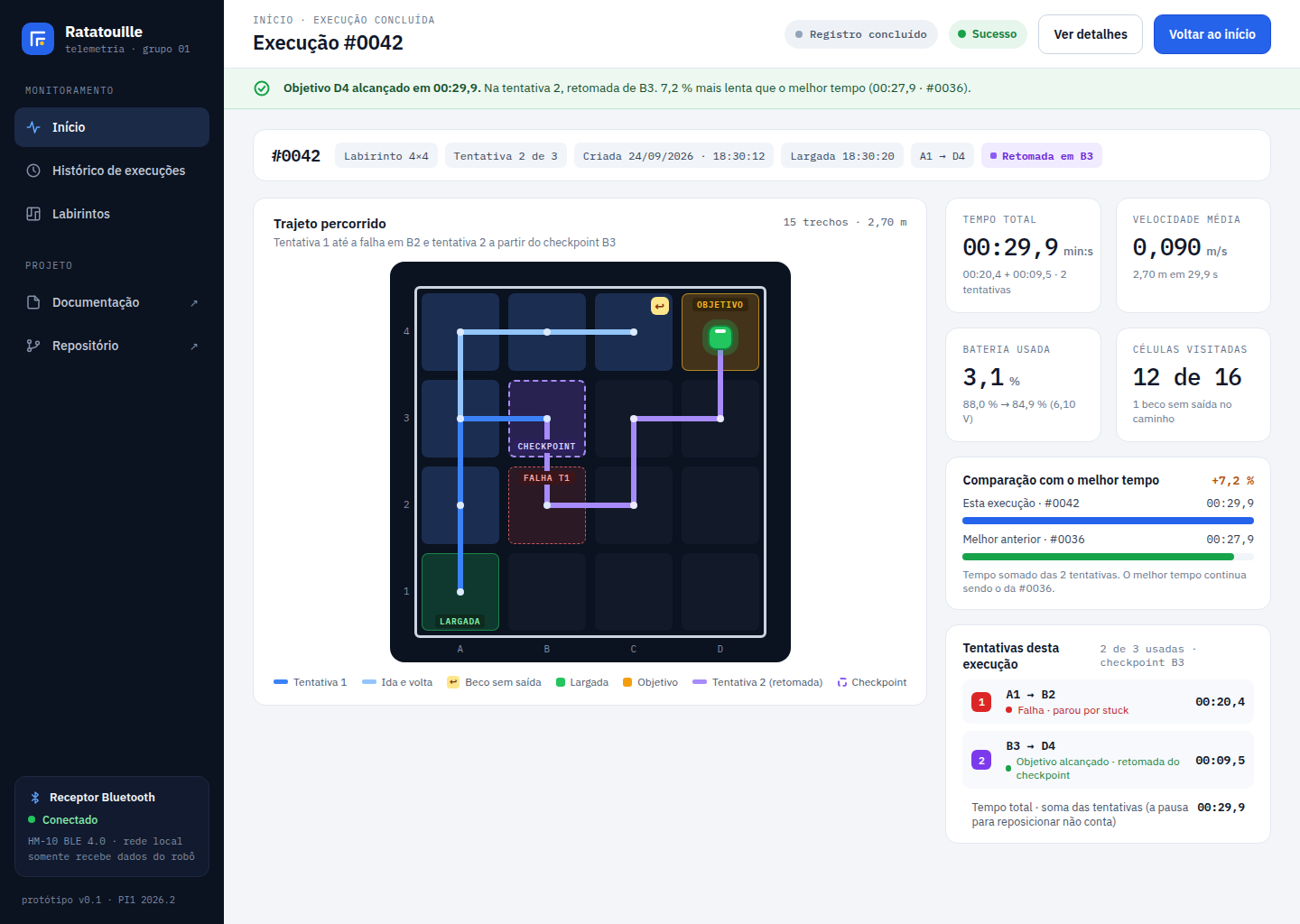

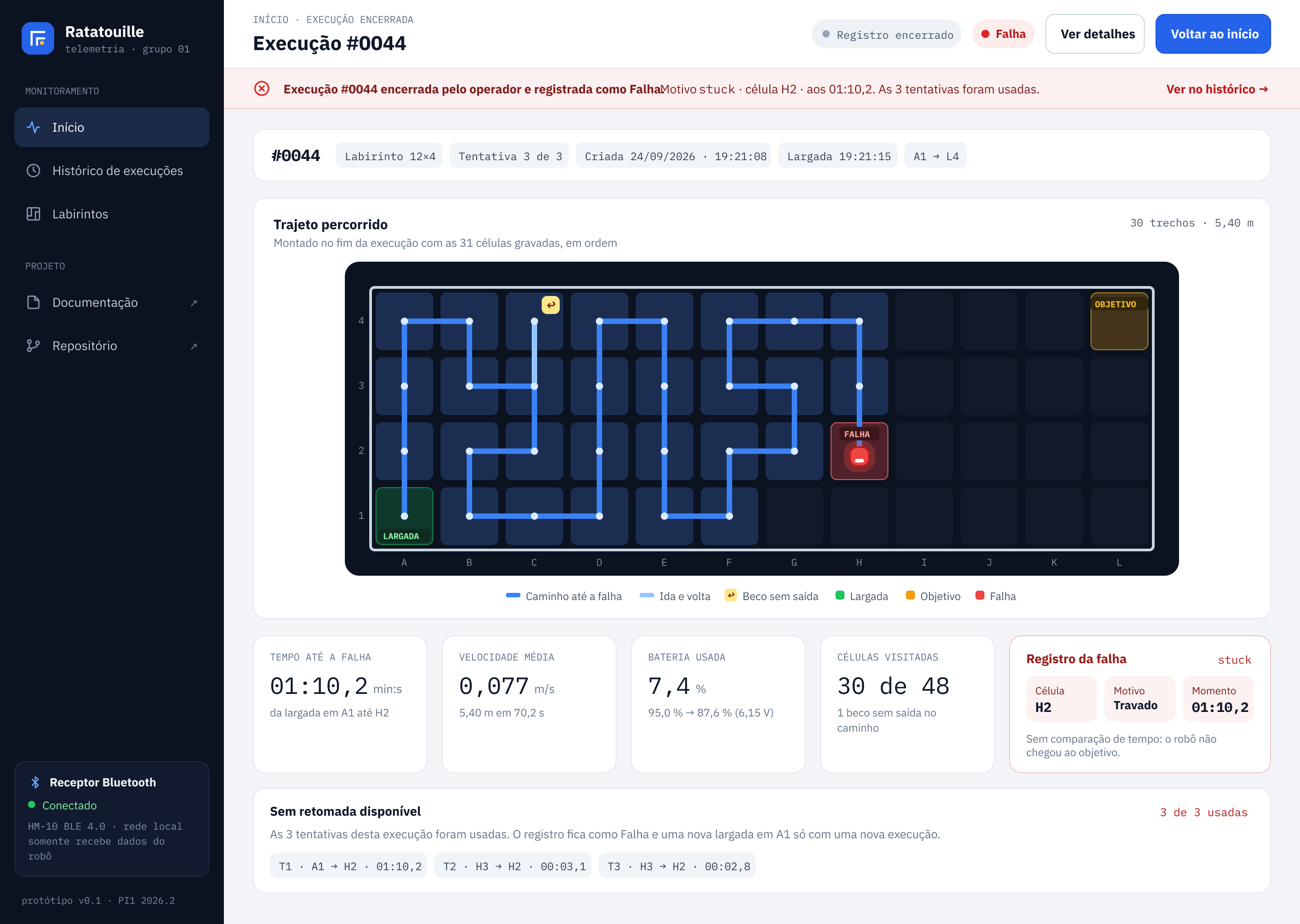

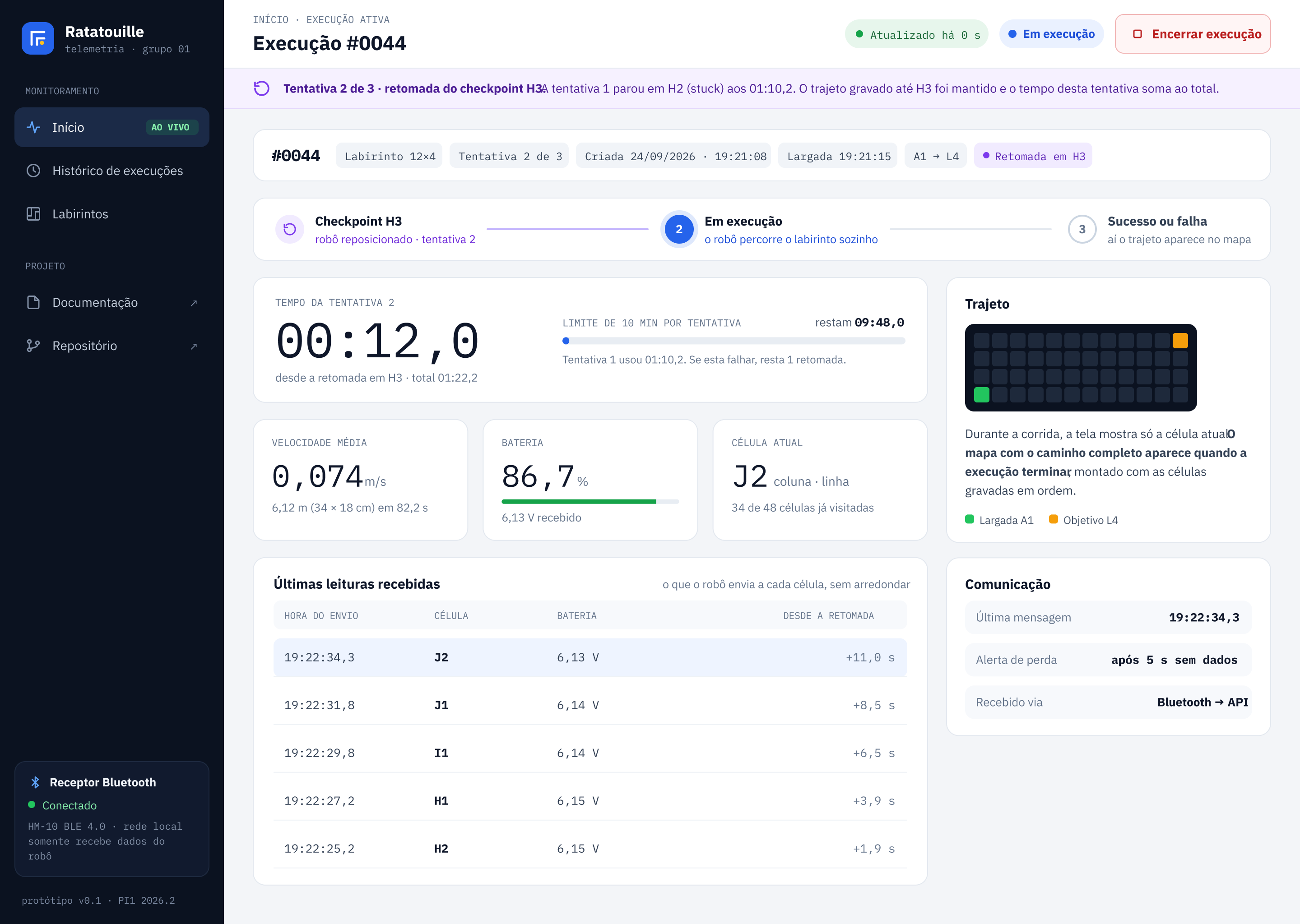

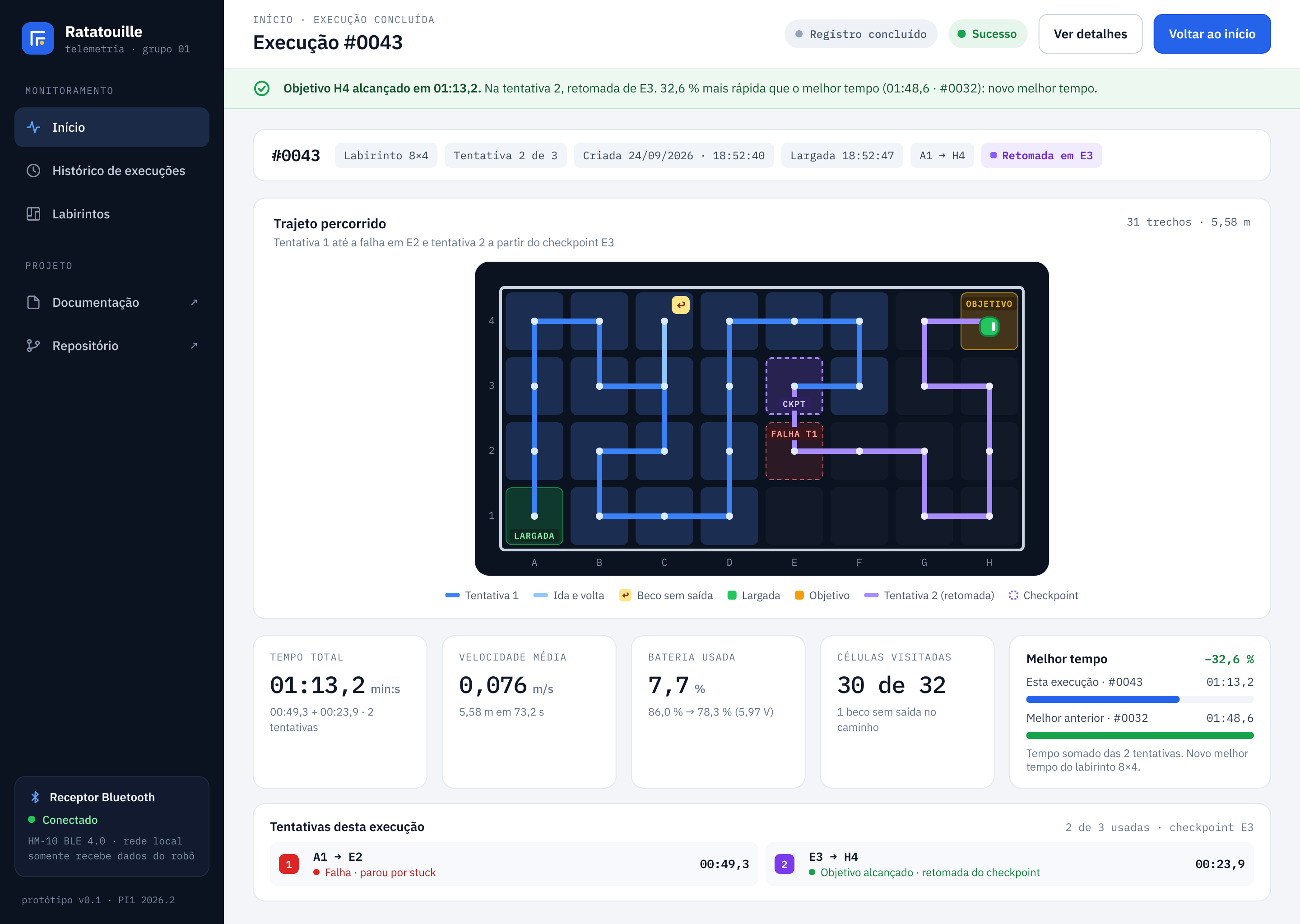

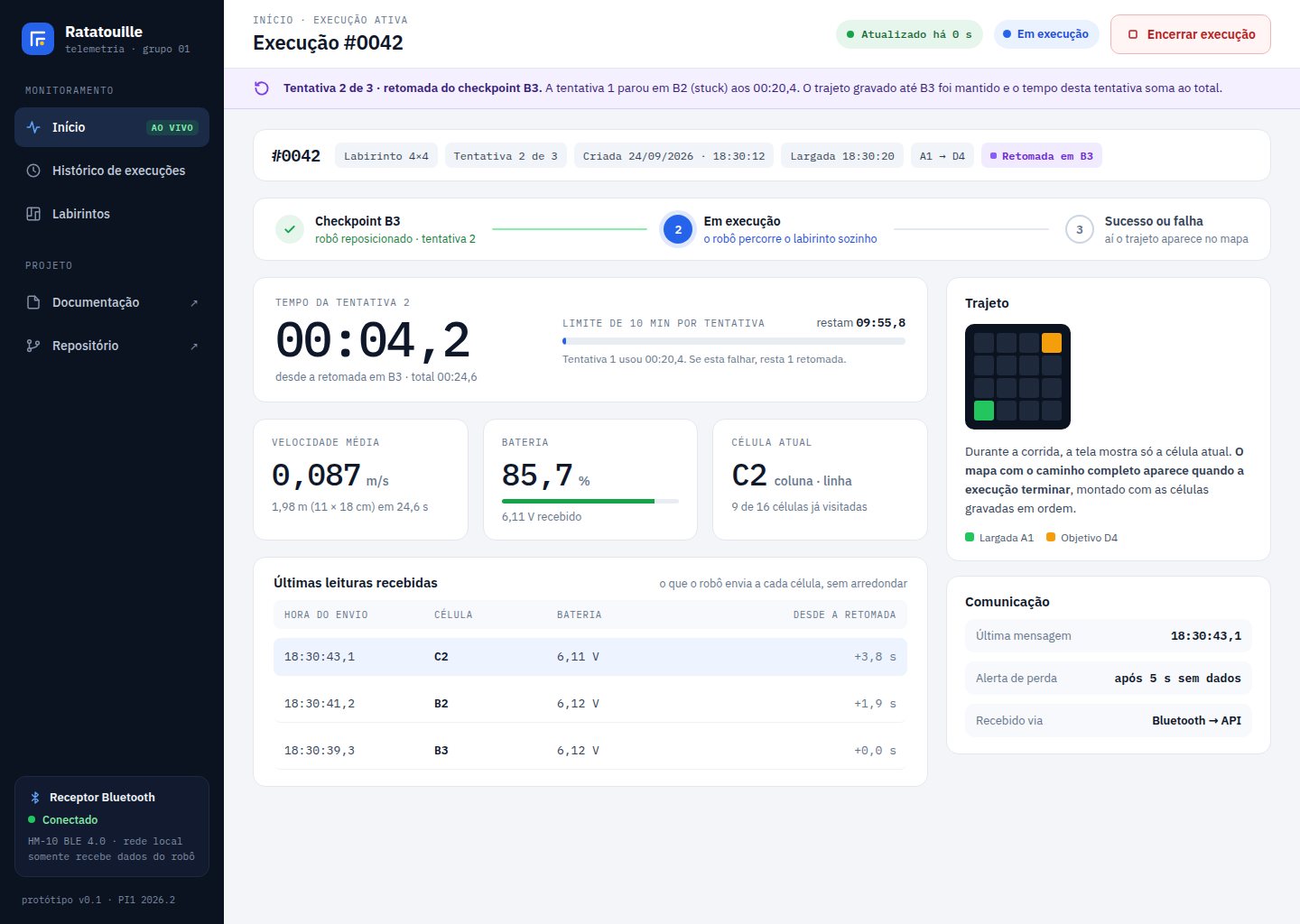

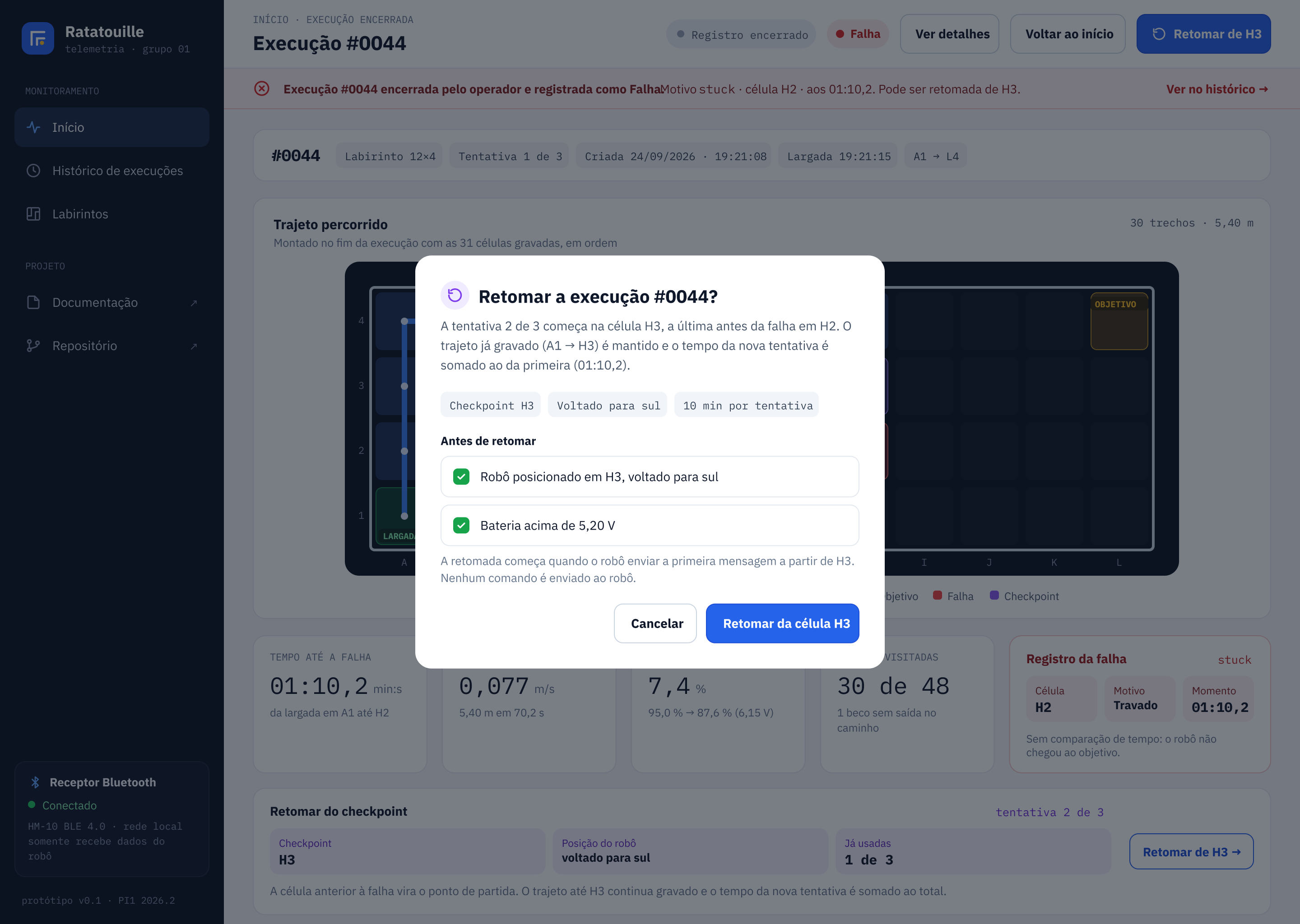

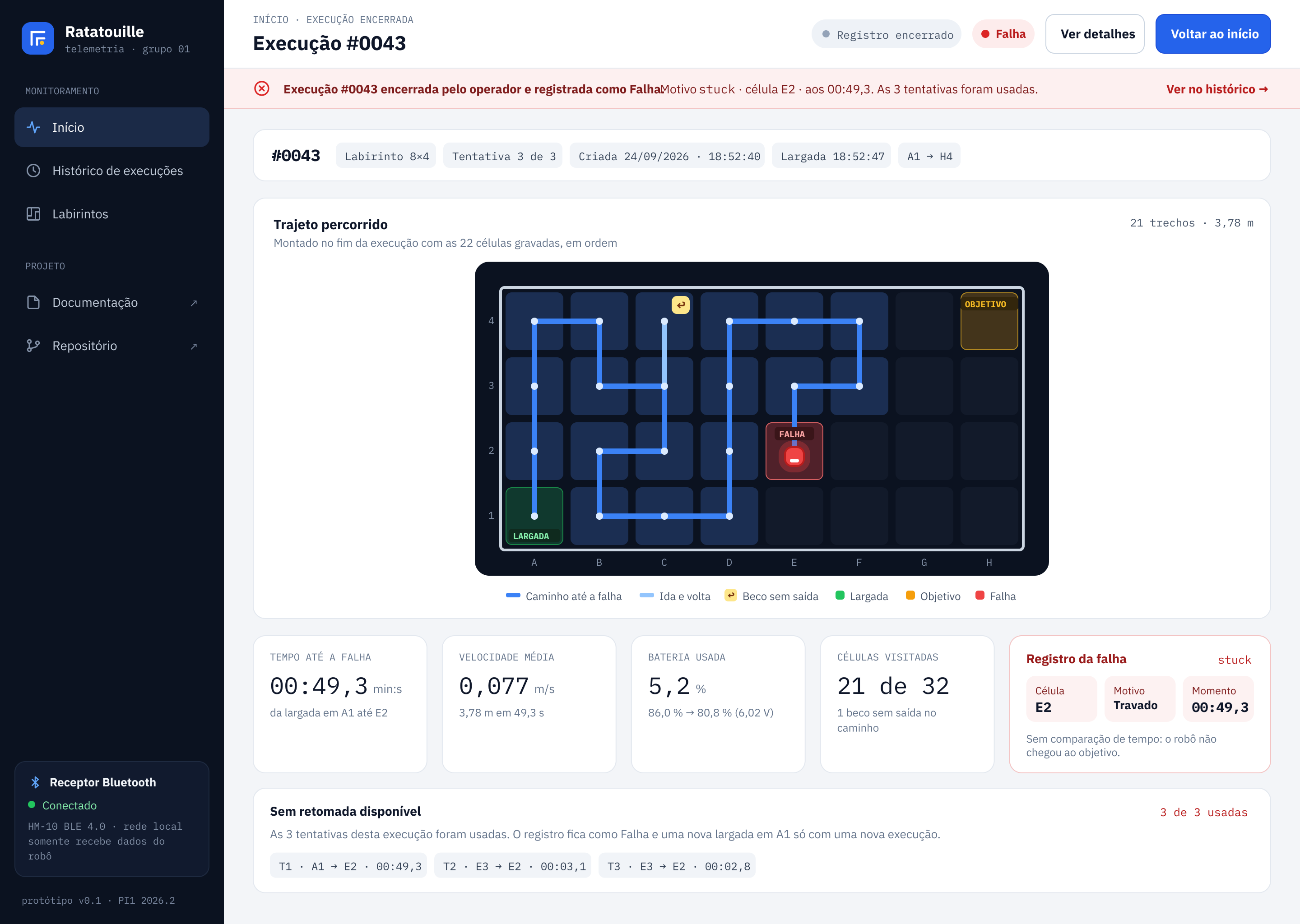

Retomar tentativa (n/3): após uma tentativa failed, continua a execução lógica na célula da falha, com mapa preservado (ADR-012), abrindo a tentativa n (ex.: após a 1ª falha → Retomar tentativa (2/3)). Oculto após 3 tentativas sem sucesso ou com a execução cancelada.

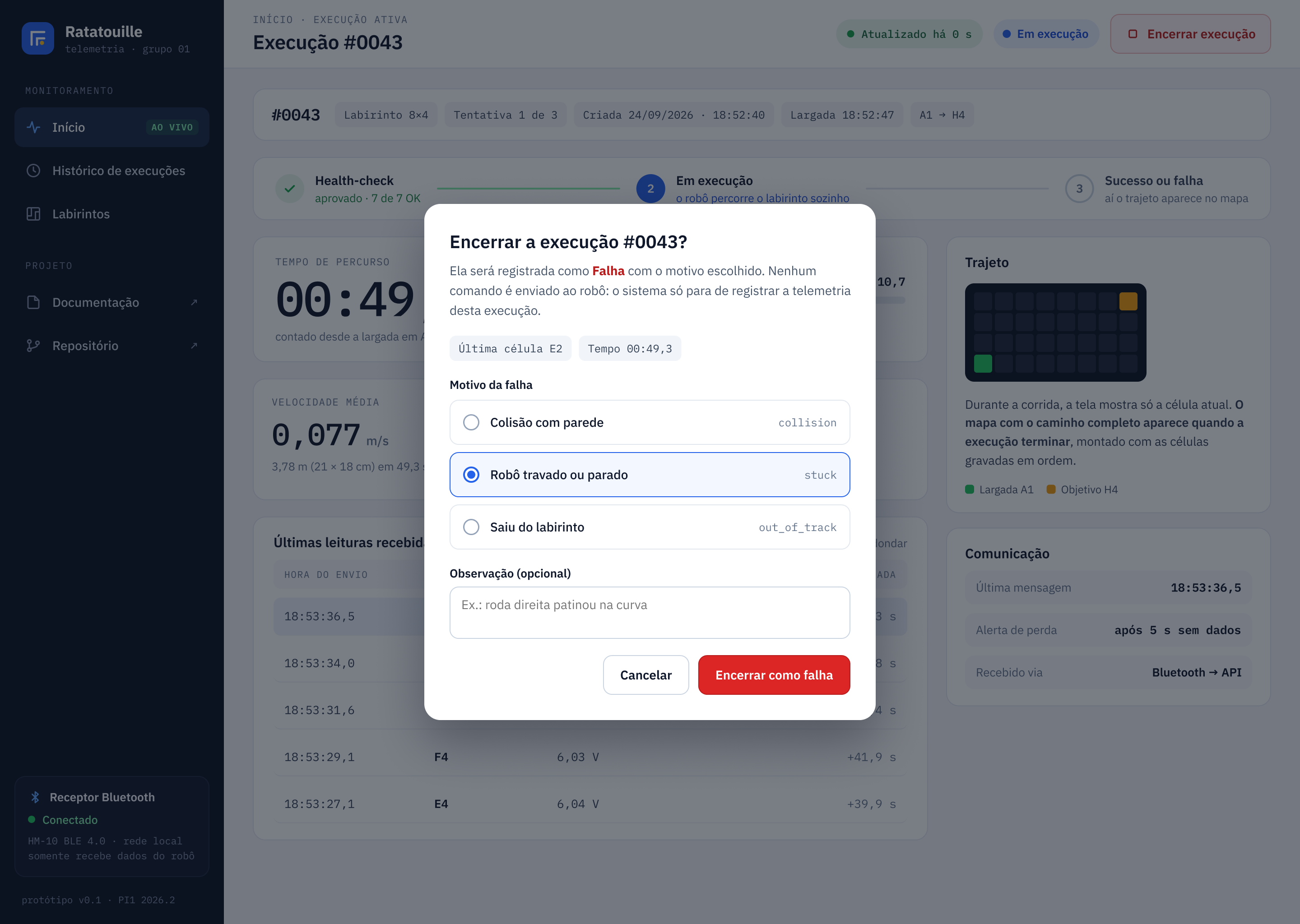

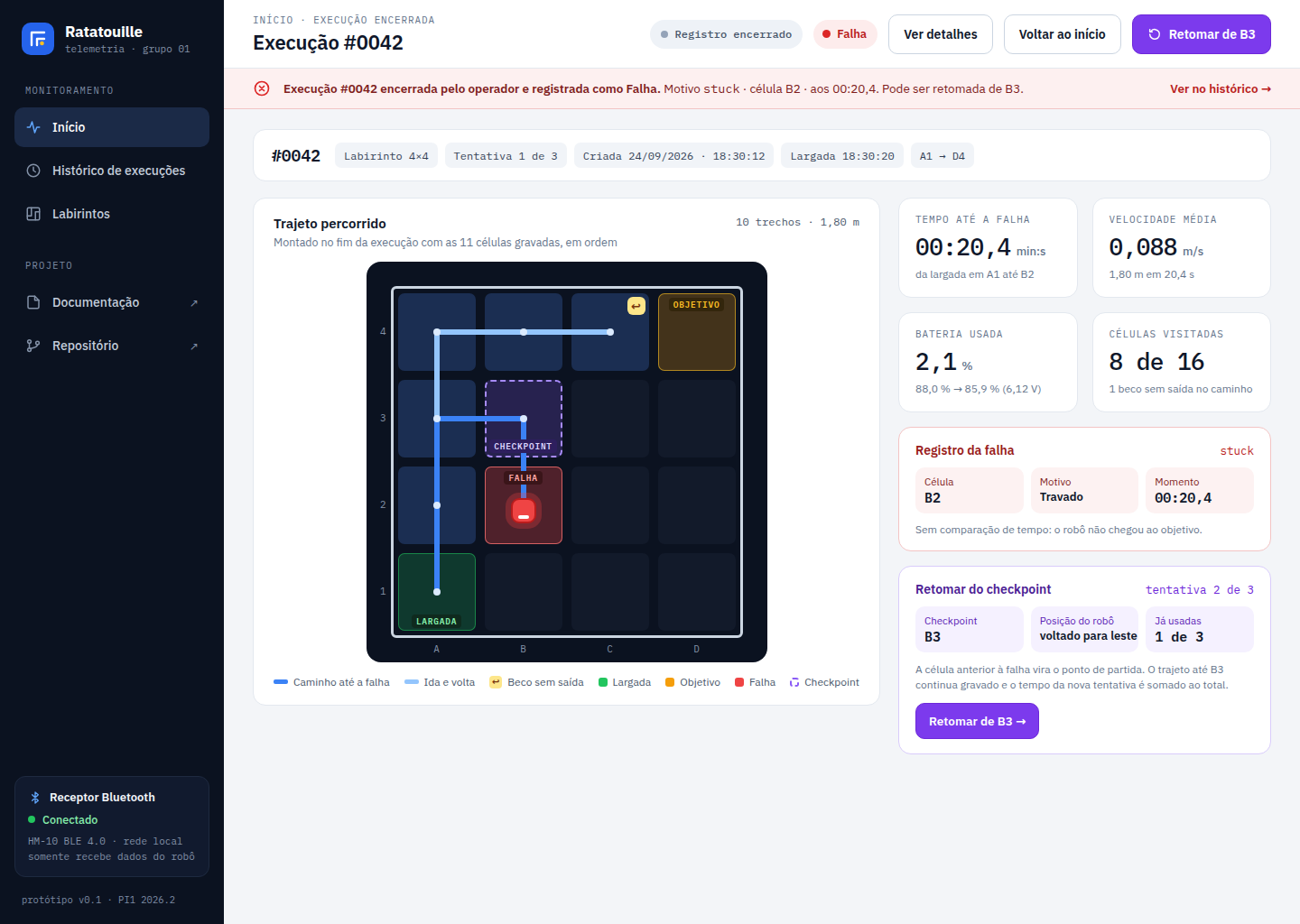

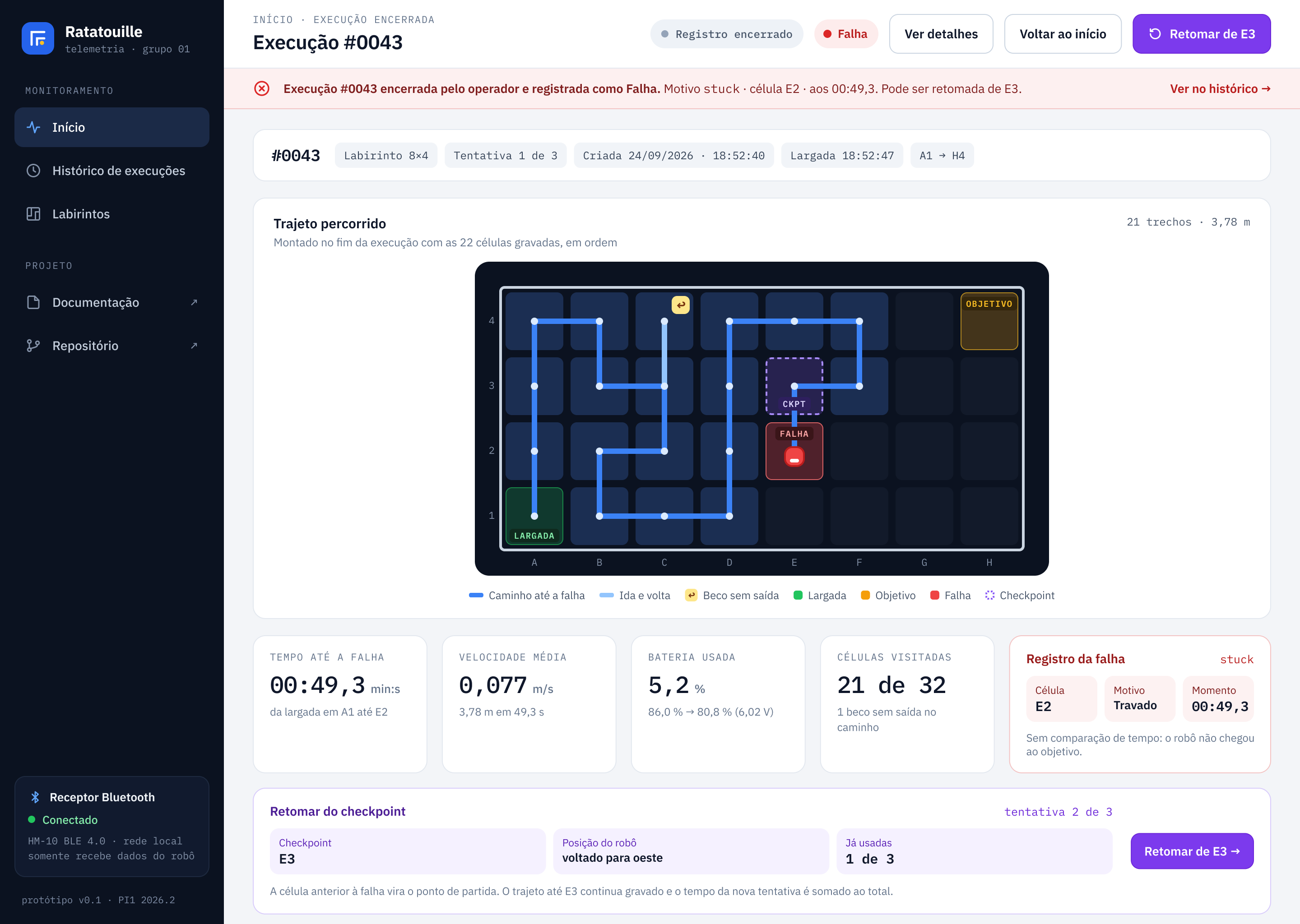

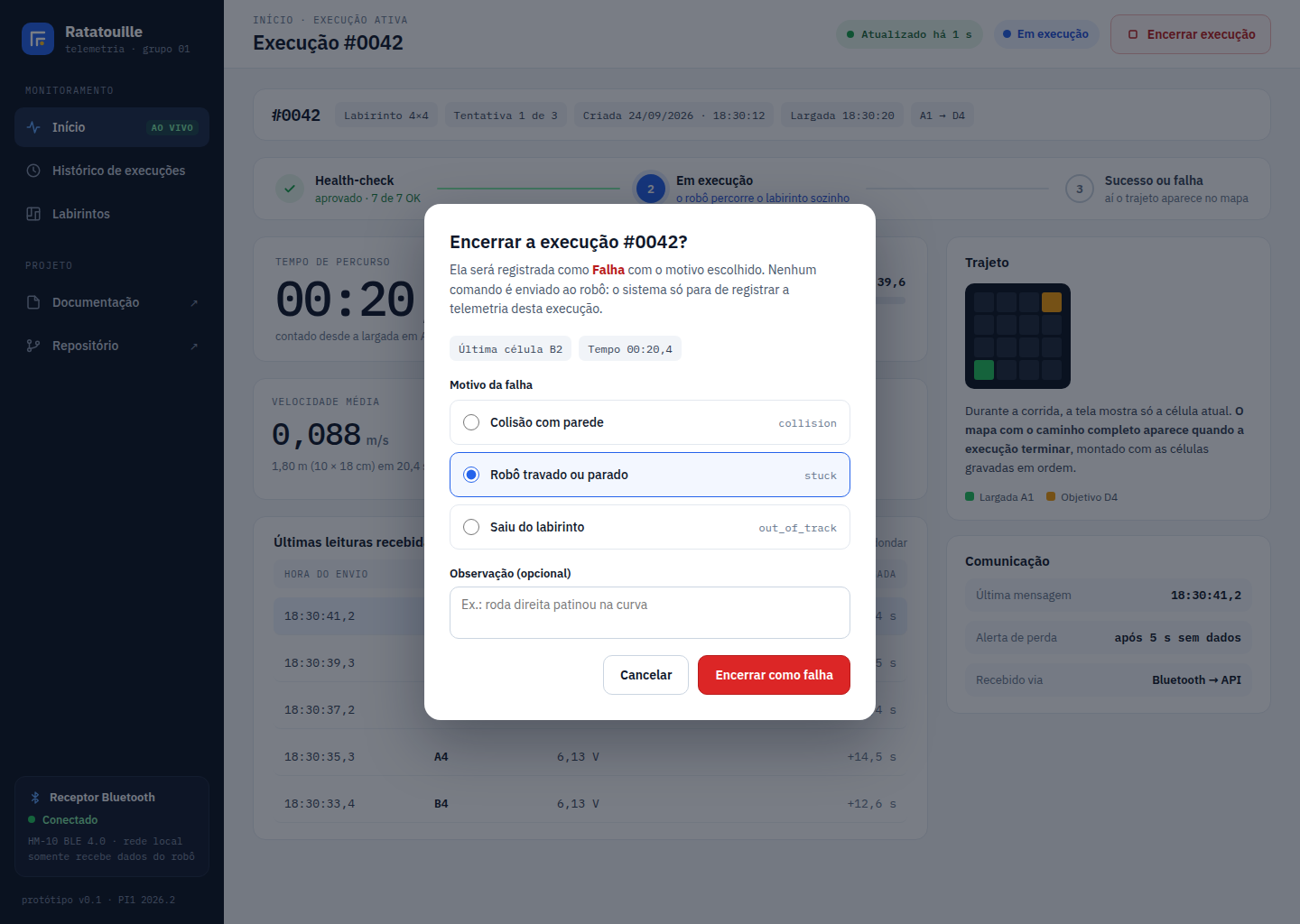

Encerrar tentativa (RF30): modal com motivos collision, stuck ou out_of_track + observação (≤ 100 caracteres); encerra a tentativa e mantém a execução lógica em_andamento, permitindo Retomar tentativa (n/3).

Limite de tempo (RF32): 10 minutos no total por execução lógica (um tipo de labirinto, até 3 tentativas), em relógio corrido desde Nova execução, incluindo os intervalos entre tentativas.

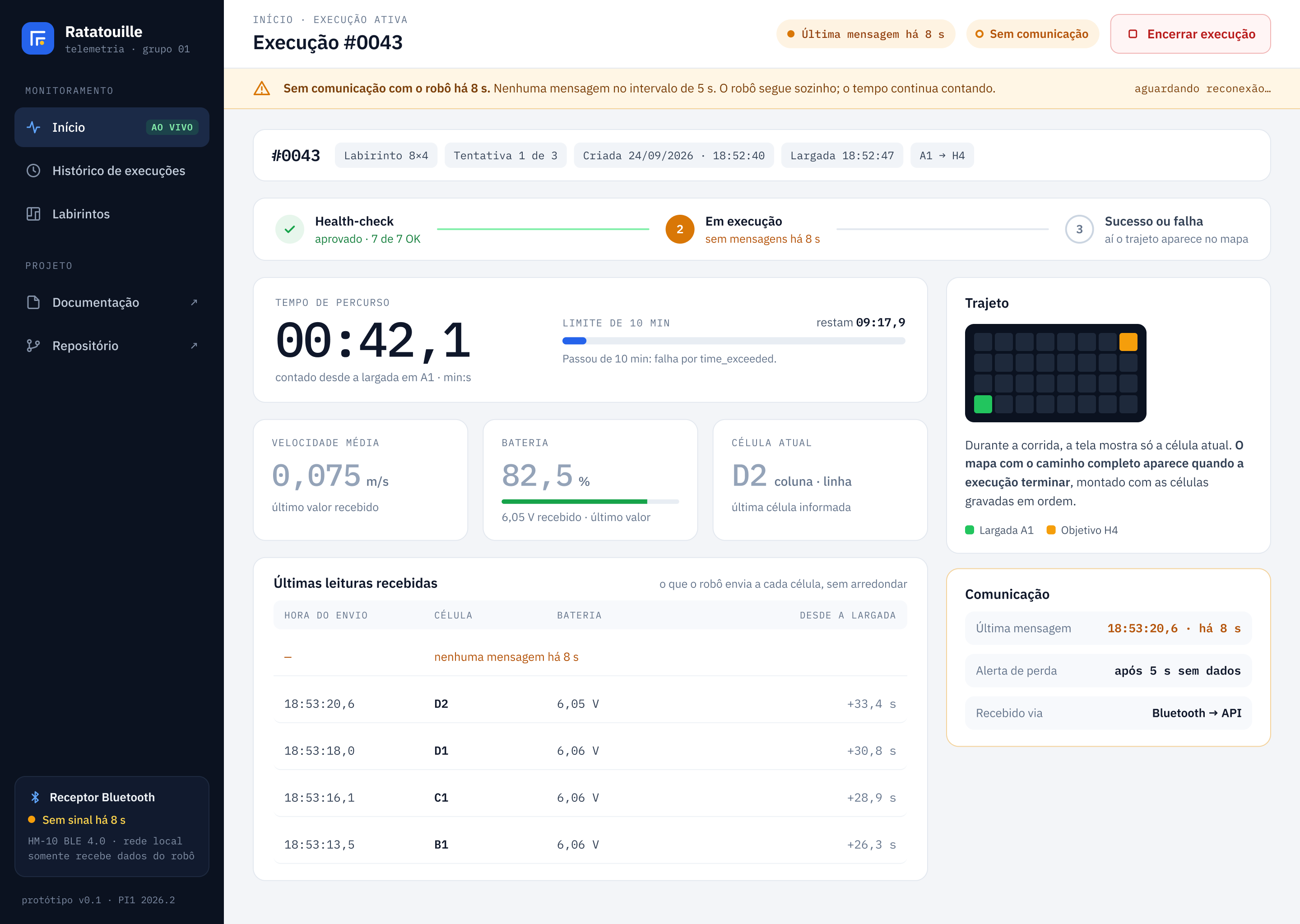

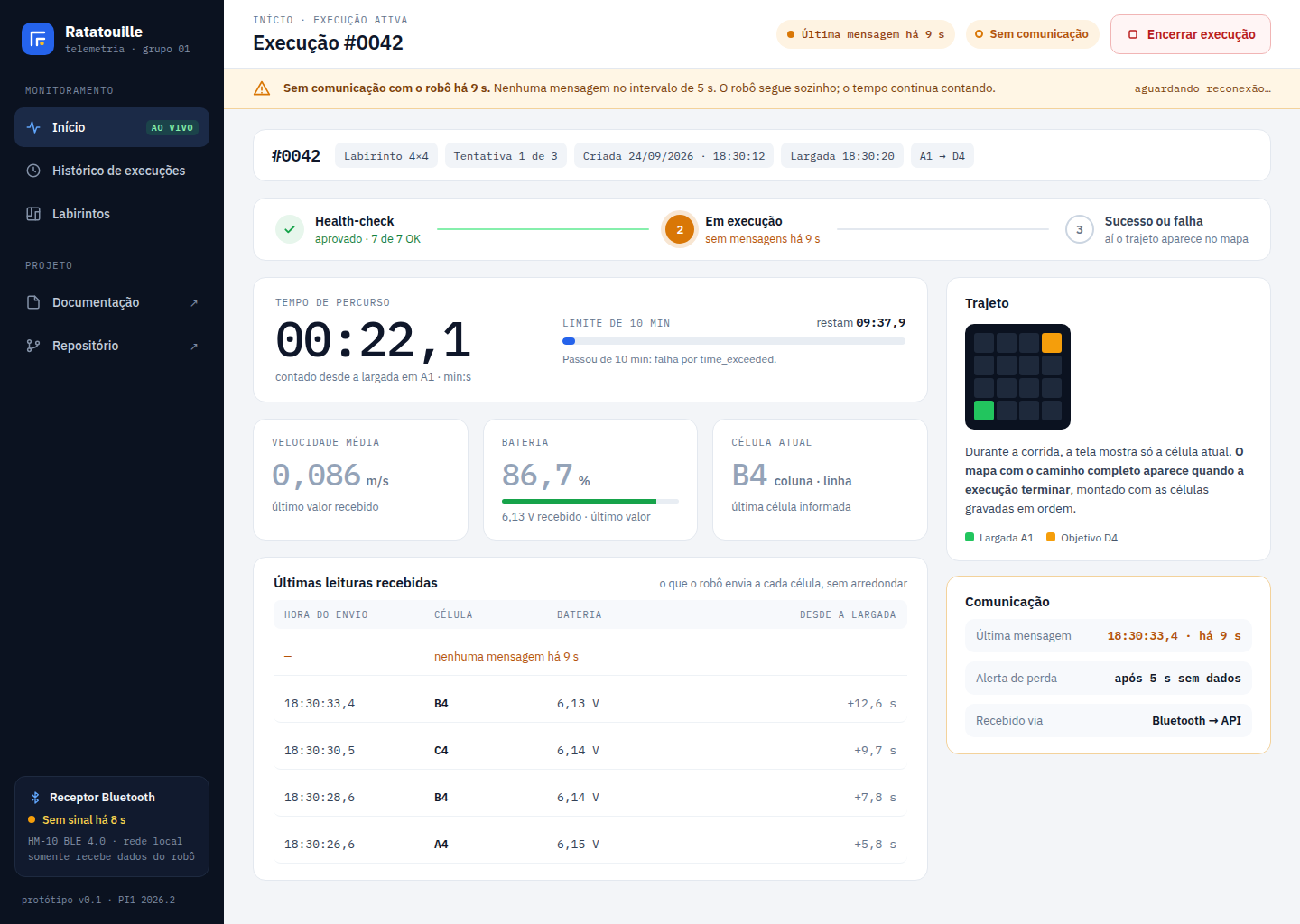

Perda de link (RF31): 10 s sem telemetria encerram automaticamente a tentativa aberta; a execução pode ser retomada se ainda houver tentativa disponível (UC12.2).

Downlink Bluetooth: somente os três comandos do contrato: interromper, largar e health_check (RF39). Não há teleoperação nem par iniciar/parar genérico.

1. Backlog Funcional¶

1.1 Front End (EAP 4.2.1)¶

Tabela 1: Histórias de usuário do Front End

ID	História de usuário	Critério de aceitação	MoSCoW	Requisito

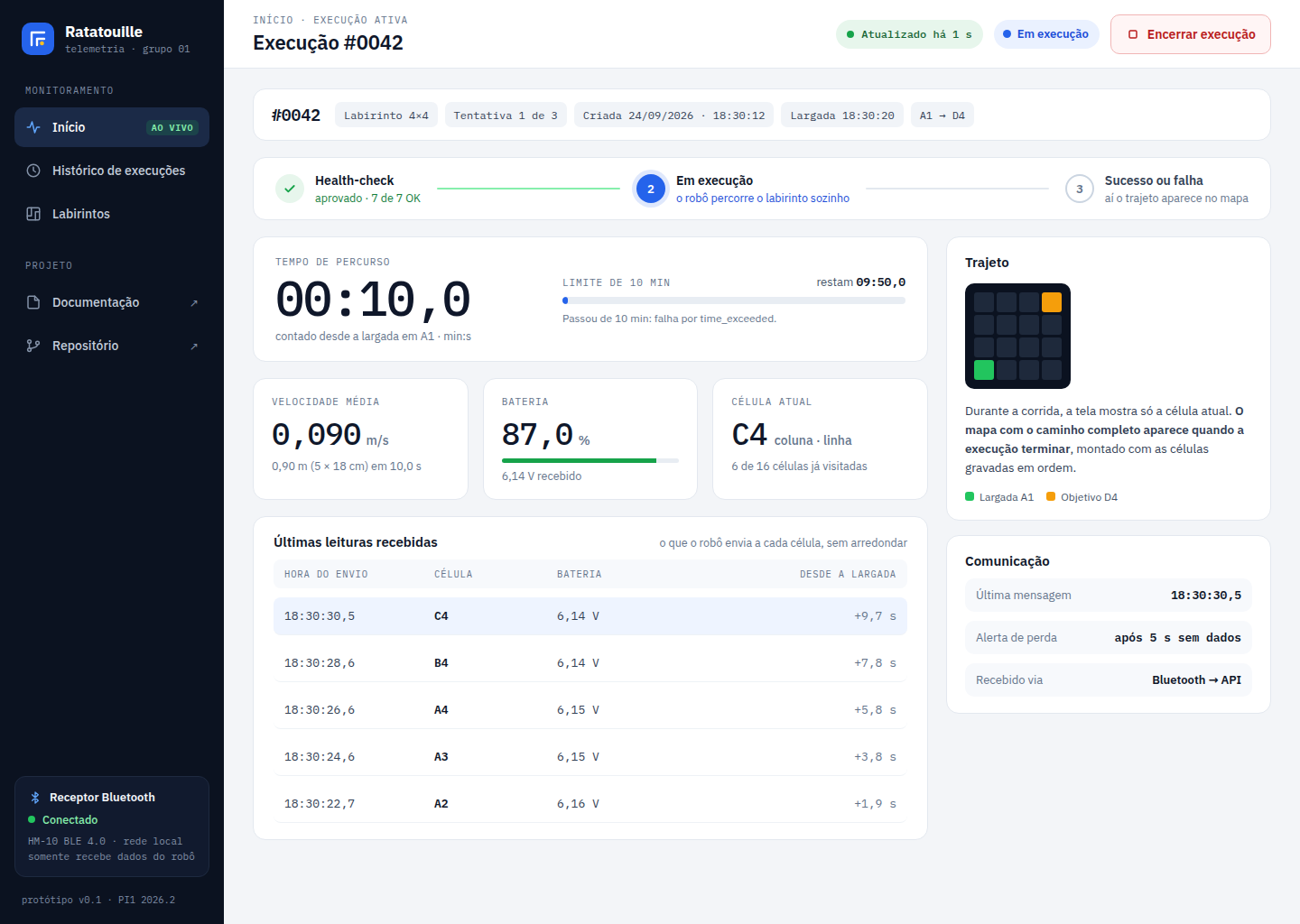

US01	Como equipe, quero visualizar os dados de telemetria do Micromouse durante e após a execução, para acompanhar velocidade, bateria, tempo de percurso e status sem depender de observação física.	A tela exibe os campos de velocidade, bateria, tempo e status durante a execução e permanece com os valores finais após o término.	Must have	RF01

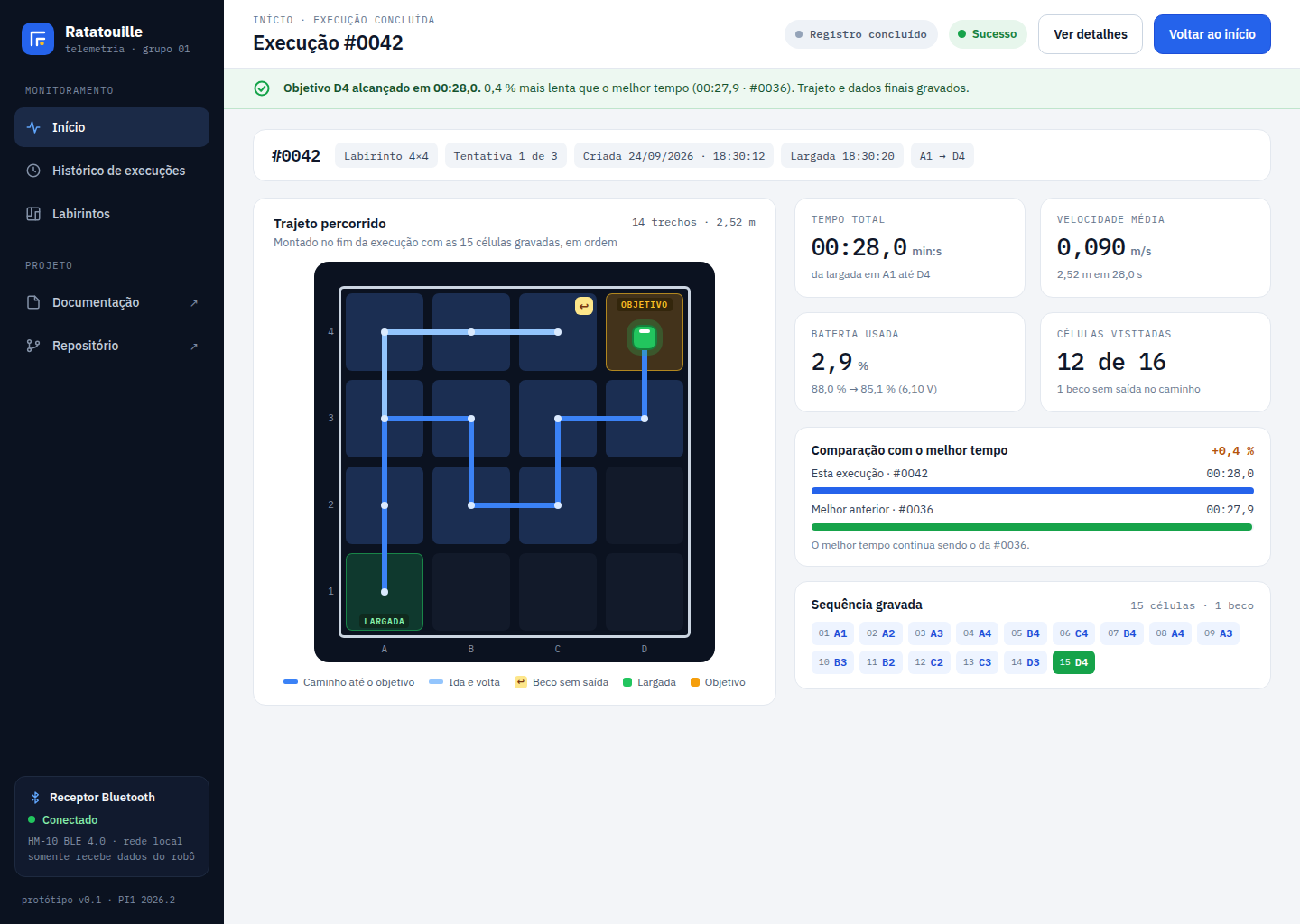

US02	Como equipe, quero visualizar os dados principais de uma execução após sua finalização, para analisar o desempenho daquela tentativa.	A página da execução apresenta tempo, velocidade e desempenho em ordem cronológica.	Must have	RF02
US03	Como equipe, quero acessar uma seção com o histórico de todas as execuções já realizadas, para comparar tentativas.	A listagem apresenta todas as execuções em ordem decrescente, da última para a primeira.	Must have	RF03

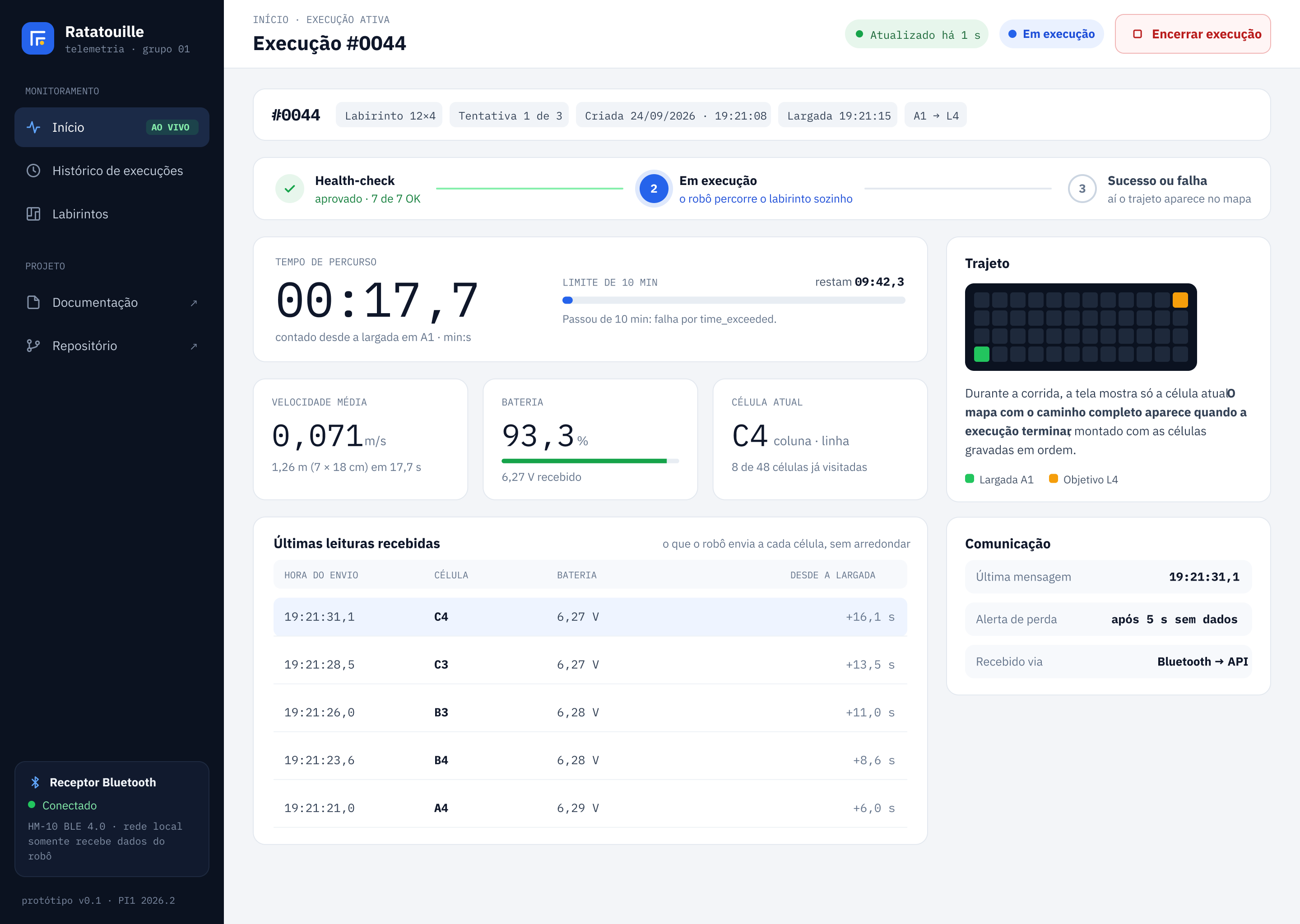

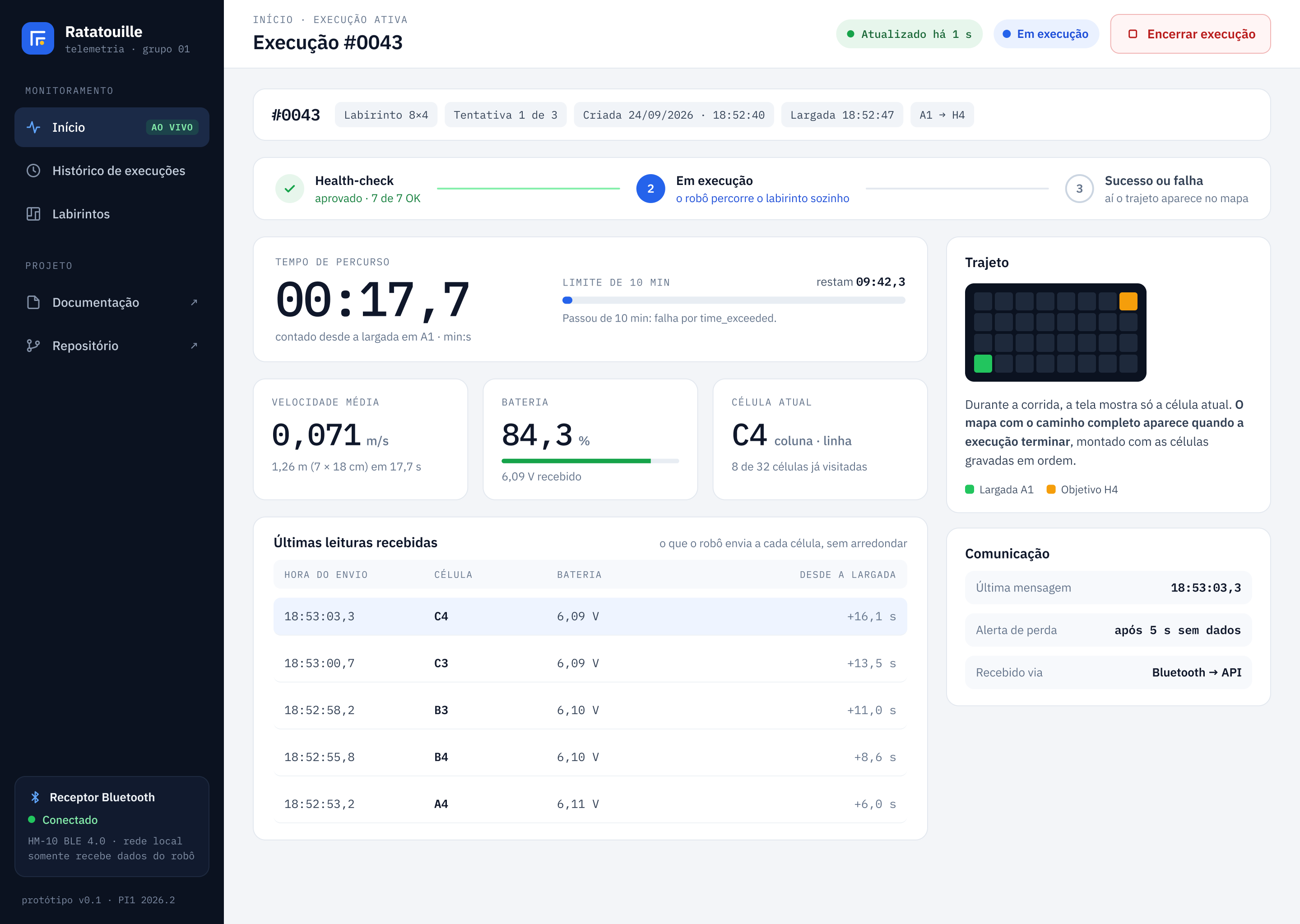

US04	Como equipe, quero ver na tela inicial a execução em andamento com o tempo desde a última atualização, para saber se o robô continua reportando.	Havendo tentativa com status `health-check` ou `running`, a tela exibe a telemetria recebida por SSE, "última atualização há X segundos", o indicador Tentativa n/3 da execução lógica e a ação Encerrar tentativa (modal); após uma falha, exibe Retomar tentativa (n/3).	Should have	RF04
US05	Como equipe, quero ver os dados coletados no health-check em uma área separada, para distinguir a verificação inicial dos dados do trajeto.	Os dados de `health-check` aparecem em bloco próprio na página da execução, separados dos demais.	Must have	RF05

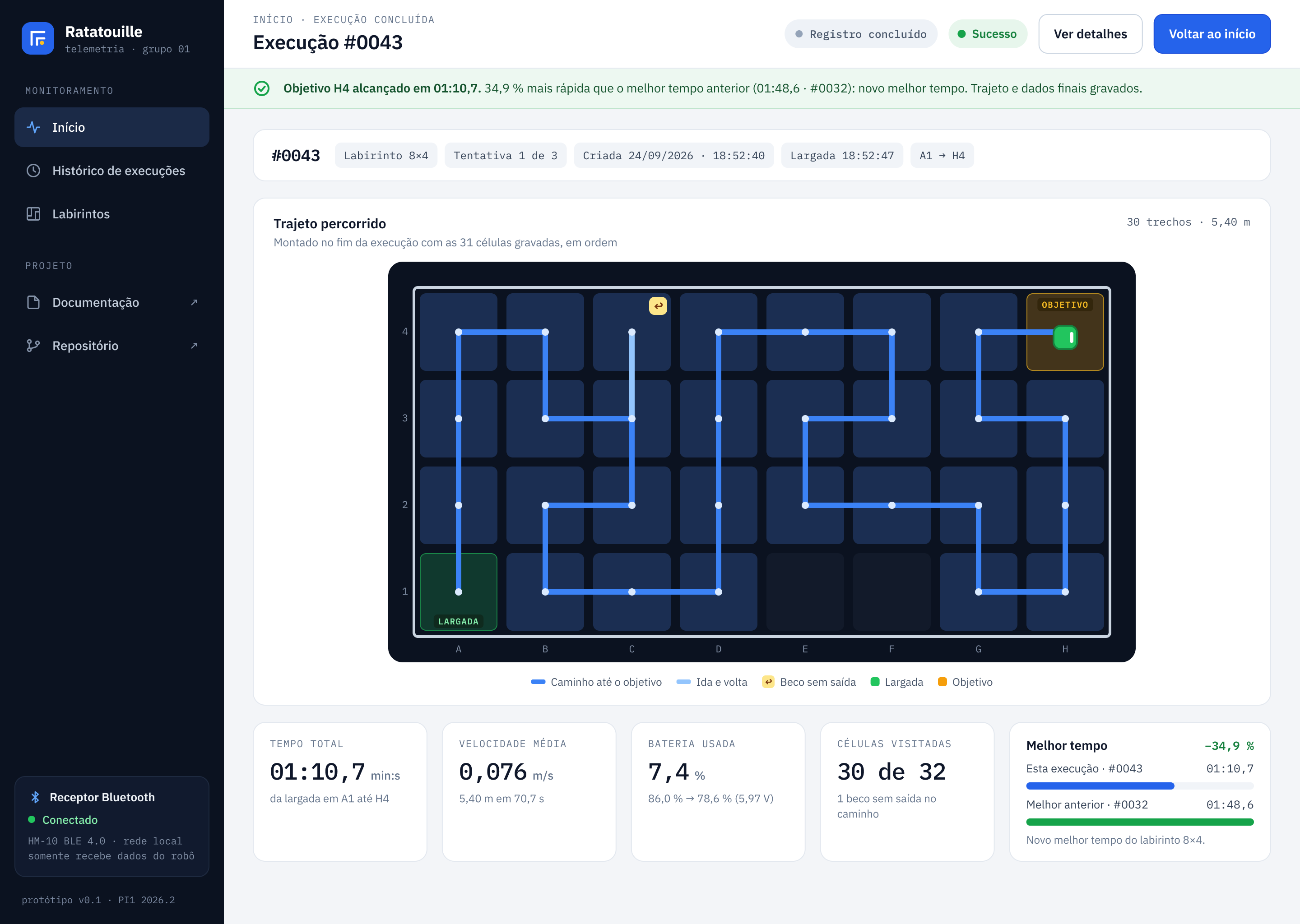

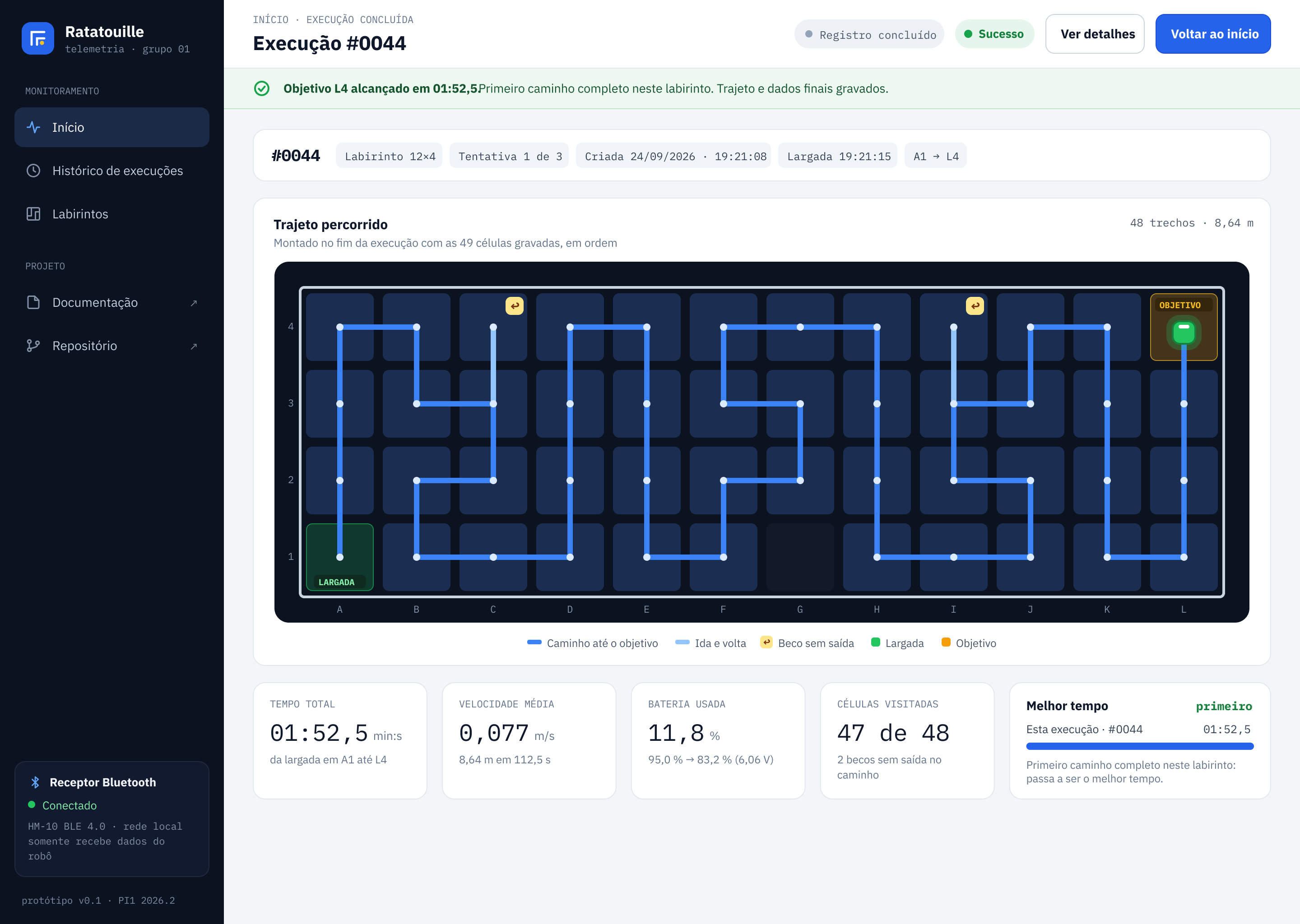

US06	Como equipe, quero visualizar o trajeto percorrido sobre a representação do labirinto, para entender onde o robô passou e onde falhou.	O trajeto é desenhado célula a célula na ordem de visita, e a célula da falha é destacada quando houver.	Should have	RF09, RF15
US07	Como operador, quero ver em qual tentativa estou dentro do limite da prova e retomar após uma falha, para saber quantas chances ainda tenho.	Durante a execução lógica, a interface exibe Tentativa n/3. Com a última tentativa `failed` e nenhuma tentativa aberta, exibe Retomar tentativa (n/3), com n = próxima tentativa (2/3 ou 3/3). Com 3 tentativas usadas ou a execução cancelada, o botão fica oculto e o sistema recusa nova abertura (RF19).	Must have	RF18, RF19

Fonte: João Marcos e Luiza da Silva, 2026.

1.2 Back End (EAP 4.2.2)¶

Tabela 2: Histórias de usuário do Back End

ID	História de usuário	Critério de aceitação	MoSCoW	Requisito
US08	Como equipe, quero que o sistema disponibilize os dados de uma execução em andamento, para que a tela de tempo real tenha o que exibir.	Havendo tentativa com status `health-check` ou `running`, os dados da execução lógica em andamento são enviados ao front-end por SSE assim que registrados.	Should have	RF06
US09	Como equipe, quero que o sistema disponibilize os dados das execuções anteriores, para sustentar a análise de desempenho no histórico.	A consulta devolve os dados registrados de cada tentativa de forma organizada.	Must have	RF07
US10	Como equipe, quero que o sistema receba a telemetria enviada pelo Micromouse durante a corrida, para que os dados cheguem ao sistema web.	Cada mensagem recebida contém, no mínimo, a célula atual (x, y), o nível de bateria e o timestamp, e é associada à tentativa aberta da execução lógica em andamento.	Must have	RF08
US11	Como equipe, quero que o sistema registre a sequência de células visitadas em ordem cronológica, para reconstruir o trajeto completo.	A consulta da execução devolve a lista ordenada de células, permitindo redesenhar o percurso.	Must have	RF09
US12	Como operador, quero iniciar uma nova execução informando o tipo de labirinto, para vincular a telemetria ao labirinto e ao contador de tentativas.	Ao acionar Nova execução, o operador informa o tipo (4x4, 8x4 ou 12x4), registrado apenas no backend e nunca enviado ao robô (RF27). O backend confere o último health-check (UC20): ele precisa estar aprovado, concluído há no máximo 7 minutos e com o tipo lido no DIP igual ao informado; se não estiver, recusa o pedido (RF19). Estando válido, abre a execução lógica, registra o início do relógio da execução e abre a tentativa 1/3 já em `running`, com `tentativa_id` único (RF17) e `attempt_index` = 1 (RF10). Uma nova execução lógica encerra a anterior (`cancelada`).	Must have	RF10
US13	Como equipe, quero que o sistema calcule o consumo de bateria da corrida, para avaliar a autonomia real do robô.	O sistema informa o nível atual e o total consumido desde o início da execução (nível no início − nível atual), em V e em %, pela curva da fonte ativa definida pela Energia (4.2).	Must have	RF11
US14	Como equipe, quero que o sistema calcule a velocidade média do Micromouse, para comparar o desempenho entre tentativas.	A velocidade média é obtida pela distância percorrida dividida pelo tempo decorrido. A distância é o número de células percorridas × 180 mm; o ToF frontal e os encoders refinam a posição dentro da célula.	Must have	RF12
US15	Como equipe, quero que o sistema calcule o tempo de cada tentativa e o tempo corrido da execução lógica, para verificar o cumprimento do limite de 10 minutos.	O tempo de cada tentativa é contado do seu início ao seu encerramento. O tempo da execução lógica é contado desde Nova execução, incluindo os intervalos entre tentativas. Ambos usam uma única fonte de relógio (a do backend).	Must have	RF13
US16	Como equipe, quero comparar em porcentagem o tempo da última execução com o melhor tempo já registrado, para medir a evolução do robô.	A execução exibe a variação percentual em relação ao melhor tempo do mesmo labirinto.	Should have	RF14
US17	Como equipe, quero que o sistema registre em qual célula a execução falhou e por qual motivo, para direcionar a correção.	O registro guarda a célula (x, y) e um dos motivos: `collision`, `time_exceeded`, `stuck`, `out_of_track`, `falha_componente`, `low_battery`, `health_check_failed`, `link_lost` ou `encerrado_operador`. Encerramento manual (UC04): operador escolhe `collision`, `stuck` ou `out_of_track` + observação opcional (≤ 100 caracteres), e a tentativa é marcada também com a origem `encerrado_operador`. Em `falha_componente`, registra também qual componente falhou.	Must have	RF15
US18	Como equipe, quero que cada tentativa e cada execução lógica tenham status registrados, para saber em que ponto do ciclo estão.	Cada tentativa: `running`, `success` ou `failed`. O health-check é um registro próprio, anterior à tentativa (ADR-017). A execução lógica: `em_andamento`, `concluida` ou `cancelada`.	Must have	RF16
US19	Como equipe, quero que cada tentativa persistida tenha identificador único, para garantir a integridade dos dados.	Toda tentativa recebe `tentativa_id` único (RF17), ligada a uma `execucao_id`.	Must have	RF17
US20	Como operador, quero que o sistema recuse abrir outra tentativa enquanto houver uma em `running`, para não misturar telemetria.	Enquanto existir tentativa aberta (RF18), Retomar tentativa (UC31) é recusado com aviso (RF19). Nova execução (UC01) não é recusada por isso: cancela a execução anterior e abre outra. Após `success` ou `failed`, é permitida a retomada, respeitando o limite 3 por execução lógica.	Must have	RF18
US21	Como operador, quero receber um aviso quando uma execução for recusada, para saber que a tentativa não foi registrada.	O sistema informa a recusa de forma clara. A recusa do Retomar é registrada como tentativa rejeitada; a de Nova execução (health-check ausente, reprovado ou expirado, ou tipo do DIP divergente) acontece antes de existir execução, então só é informada ao operador.	Must have	RF19
US22	Como operador, quero encerrar manualmente a tentativa em andamento, para interromper a corrida com motivo registrado e ainda poder usar as tentativas restantes.	Na UI, Encerrar tentativa abre modal (motivo obrigatório: `collision`, `stuck` ou `out_of_track`; observação ≤ 100 caracteres). A tentativa passa a `failed` com o motivo escolhido e a origem `encerrado_operador` (RF15), e a execução lógica permanece `em_andamento`. O backend envia a interrupção Bluetooth ao robô. Havendo tentativas restantes, libera Retomar tentativa (n/3).	Must have	RF30
US23	Como equipe, quero que o sistema detecte a perda de comunicação com o Micromouse, para que uma conexão caída não deixe a tentativa aberta indefinidamente.	Após 10 s sem mensagens, a tentativa aberta é encerrada automaticamente como `failed` (motivo `link_lost`), sem downlink obrigatório ao robô. A execução permanece `em_andamento` nas tentativas 1 e 2 para permitir retomada e passa a `cancelada` na terceira.	Must have	RF31
US24	Como banca, quero que o sistema encerre automaticamente a execução lógica ao atingir 10 minutos, para que o limite da prova seja respeitado.	Ao completar 10 min contados desde Nova execução, incluindo os intervalos entre tentativas (RF32), a tentativa aberta passa a `failed` (`time_exceeded`) e a execução lógica passa a `cancelada` (UC12.1), sem downlink obrigatório ao robô.	Must have	RF32
US25	Como equipe, quero que os dados finais da execução sejam gravados em banco de dados, para consultá-los depois de encerrada a sessão.	Ao término, são gravados tipo de labirinto, trajeto, consumo de bateria, velocidade média, tempo, status, motivo da falha, número da tentativa e data/hora.	Must have	RF33
US26	Como equipe, quero consultar as execuções de um labirinto específico, para analisar as tentativas daquele desafio.	A consulta filtra as execuções pelo labirinto escolhido pelo usuário.	Must have	RF34
US27	Como equipe, quero consultar as execuções de todos os labirintos em uma exibição única, para ter a visão geral do projeto.	A consulta devolve as execuções de todos os labirintos em uma mesma listagem.	Must have	RF35
US28	Como equipe, quero consultar todos os dados de uma execução específica, para reexibir o percurso completo.	A consulta devolve os dados da execução, incluindo o trajeto célula a célula.	Must have	RF36
US29	Como equipe, quero que as paredes detectadas em cada célula sejam armazenadas, para exibir o mapa descoberto pelo robô.	O sistema guarda, por célula, quais paredes foram detectadas durante a execução.	Could have	RF37
US30	Como operador, quero retomar a execução lógica após falha de componente resolvida, contando essa falha no limite de 3 tentativas.	A falha encerra a tentativa (`failed`, `falha_componente`, célula e componente — RF15). O operador aciona Retomar tentativa (n/3); o sistema abre nova `tentativa_id`, incrementa `attempt_index`, executa UC20 e continua de onde falhou, com o mapa preservado; a telemetria da nova tentativa pode marcar `retomada` (RF38).	Must have	RF38
US31	Como operador, quero retomar a execução lógica após falha no trajeto (colisão, travamento ou desvio) ou encerramento manual, contando no limite de 3 tentativas.	Após UC10 ou UC04, a tentativa está `failed` com a célula da falha (RF28). O operador aciona Retomar tentativa (n/3) (UC31): nova `tentativa_id`, `attempt_index` + 1, partida na célula da falha, UC20 e navegação contínua com o mapa preservado.	Must have	RF15, RF28, RF29
US32	Como operador, quero que o backend envie ao robô os comandos do contrato (interromper, largar e health_check), para encerrar, largar ou repetir o health-check pela web.	Ao confirmar Encerrar tentativa (UC04), a ponte transmite a interrupção conforme RF39. Em Nova execução ou Retomar, transmite o `largar`. Ao pedir novo health-check, transmite o `health_check`. Só esses três comandos descem; falha no downlink não impede o registro `failed` da tentativa (RF30).	Must have	RF39

Fonte: João Marcos e Luiza da Silva, 2026.

1.3 Software Embarcado (EAP 4.2.3)¶

Tabela 3: Histórias de usuário do Software Embarcado

ID	História de usuário	Critério de aceitação	MoSCoW	Requisito
US33	Como equipe, quero que o robô detecte paredes e obstáculos ao seu redor em tempo real, para navegar de forma autônoma.	Cada sensor ToF mede a distância; há parede quando ela fica abaixo de um limiar calibrado (a definir com a Eletrônica), à frente, à esquerda e à direita de cada célula.	Must have	RF20
US34	Como equipe, quero que o robô controle sua movimentação de avanço, curva e parada, para percorrer o labirinto.	O robô avança uma célula, gira 90° e 180° e para, de forma repetível, com controle em malha fechada pelos encoders (PID de velocidade) e centralização no corredor pelos ToF laterais; erro de posição ao fim da célula de no máximo X mm (a definir nos testes).	Must have	RF21
US35	Como equipe, quero que o robô calcule sua velocidade a partir dos dados de movimento, para compor a telemetria.	O firmware disponibiliza a velocidade medida pelos encoders junto com os demais dados enviados.	Must have	RF22
US36	Como equipe, quero que o robô monitore o nível e o consumo de bateria, para evitar parada sem aviso durante a corrida.	O firmware lê a grandeza fornecida pela Energia e a envia na telemetria.	Must have	RF23
US37	Como equipe, quero que o robô transmita a telemetria ao sistema web, para que os dados sejam exibidos durante a prova.	Os dados de bateria, velocidade e trajeto chegam ao sistema web durante a execução.	Must have	RF24
US38	Como operador, quero que o robô sinalize seu estado por LED e buzzer, para acompanhar início, erro e conclusão sem olhar a tela.	Os estados de início, erro/colisão e conclusão são sinalizados de forma distinguível.	Could have	RF25
US39	Como equipe, quero que o robô detecte a chegada à área de objetivo, para encerrar a tentativa como cumprida.	Ao alcançar a célula no canto oposto ao de partida no tipo de labirinto selecionado no DIP switch, o robô encerra o trajeto e reporta o status `success`.	Must have	RF26
US40	Como operador, quero selecionar o labirinto no DIP switch, para que o robô saiba onde fica o objetivo.	O robô lê as vias 1 e 2 ao ligar e envia o tipo no health-check; o código `11` reprova o health-check. Se o tipo divergir do informado em Nova execução (ou Retomar), o backend recusa a abertura (`dip_divergente`) e alerta na web; nenhuma tentativa é criada. A web não envia o tipo ao robô.	Must have	RF27
US41	Como equipe, quero que o robô monitore sua localização e registre a sequência de células percorridas, para que o trajeto possa ser reconstruído.	O firmware mantém a posição atual e a lista ordenada de células visitadas.	Must have	RF28
US42	Como operador, quero que o robô faça um health-check antes de iniciar a execução, para não começar uma tentativa com componente defeituoso.	A verificação cobre comunicação, nível de bateria, mobilidade das rodas, inicialização dos 3 sensores ToF no barramento I²C e resposta dos encoders quando os motores são acionados; reprova a partida em caso de falha.	Should have	RF29
US43	Como operador, quero usar o botão BOOT da placa para parar o robô e apagar sua memória, para ter uma parada de emergência que funciona sem rede.	Durante a corrida, um toque para o robô e envia `failed` com motivo `encerrado_operador`; com o robô parado, um toque apaga o mapa.	Must have	RF41
US44	Como equipe, quero que o robô grave o mapa e o estado em memória não volátil, para retomar de onde parou depois de uma reinicialização.	Mapa das paredes, posição, estado da execução e o tipo de labirinto a que o mapa pertence são gravados na flash (NVS) a cada célula nova.	Must have	RF42
US45	Como equipe, quero que o robô detecte automaticamente quando está travado, para que a falha seja registrada sem depender do operador.	Com os motores acionados e os encoders sem pulsos por mais de X ms (a definir nos testes), o firmware encerra a tentativa como `failed` com motivo `stuck` e a célula atual.	Must have	RF21

Fonte: João Marcos e Luiza da Silva, 2026.

2. Backlog Não Funcional¶

Tabela 4: Backlog não funcional do software

ID	Requisito não funcional	Como será verificado	MoSCoW	Requisito
RNF-B01	A aplicação web deve apresentar os dados de telemetria mantendo a unidade de medida recebida, sem arredondamento que altere o valor exibido.	Comparação entre o valor enviado pelo robô e o valor exibido na tela.	Must have	RNF01
RNF-B02	A interface web deve exibir novos dados de telemetria em até 2 segundos após o backend recebê-los.	Medição do intervalo entre o registro no backend e a atualização da tela.	Must have	RNF02
RNF-B03	A tela de uma execução deve apresentar, sem rolagem e em resolução de 1366x768, os seguintes dados: status, tempo decorrido, célula atual, nível de bateria e velocidade média. Os demais dados podem exigir rolagem.	Inspeção visual na resolução de referência, com a lista de campos acima visível na primeira dobra.	Must have	RNF03
RNF-B04	Durante uma execução em tempo real, o intervalo entre o envio do dado pelo Micromouse e sua exibição na tela não deve passar de 3 segundos, distribuídos em até 1 segundo entre o recebimento pelo backend e a disponibilização do dado, e até 2 segundos entre essa disponibilização e a atualização da tela (RNF-B02).	Medição da leitura da mensagem na ponte até a exibição na tela, em execução real; o trecho Bluetooth é medido à parte, na bancada. O robô não recebe comando de sincronia de relógio.	Should have	RNF04
RNF-B05	Os dados das execuções devem permanecer disponíveis após a reinicialização do servidor.	Reinício do servidor seguido de consulta ao histórico.	Must have	RNF05
RNF-B06	O backend não deve enviar comandos de navegação nem alterar código/memória do robô sobre o labirinto; o downlink se limita aos três comandos do contrato (`interromper`, `largar`, `health_check`). Encerramentos automáticos (UC12.1, UC12.2) não exigem downlink.	Inspeção do tráfego Bluetooth durante uma tentativa completa: uplink de telemetria e só comandos do contrato, nenhum de navegação.	Must have	RNF06
RNF-B07	Uma falha no backend ou na rede não deve interromper a execução do Micromouse.	Teste com o servidor desligado no meio de um percurso: o robô conclui o trajeto.	Must have	RNF07
RNF-B08	Após uma queda de comunicação de até 10 s, o sistema deve aceitar a reconexão do Micromouse mantendo os dados já recebidos da tentativa. O firmware reenvia os eventos gerados durante a queda e o backend descarta os repetidos pelo `seq`.	Desconexão e reconexão em menos de 10 s durante uma execução, com verificação do trajeto registrado.	Must have	RNF08
RNF-B09	Mensagens de telemetria com formato inválido ou célula fora dos limites do labirinto devem ser descartadas sem interromper o serviço.	Envio de mensagens malformadas durante uma execução de teste.	Must have	RNF09
RNF-B10	O sistema deve funcionar em rede local, sem acesso à internet.	Execução completa com o roteador sem enlace externo.	Should have	RNF10
RNF-B11	O backend deve processar pelo menos 10 mensagens de telemetria por segundo sem atraso acumulado.	Teste de carga com envio contínuo na taxa especificada.	Should have	RNF11
RNF-B12	O backend deve ser desenvolvido pela equipe, sem uso de plataformas prontas de telemetria ou dashboard.	Inspeção das dependências declaradas no repositório.	Must have	RNF12
RNF-B13	Os endpoints e o formato das mensagens de telemetria devem estar documentados no repositório.	Presença da documentação da API no repositório, atualizada com os endpoints em uso.	Should have	RNF13

Fonte: João Marcos e Luiza da Silva, 2026.

3. Resumo por prioridade¶

Tabela 5: Resumo do backlog por prioridade

Prioridade	Histórias funcionais	Requisitos não funcionais
Must have	38	9
Should have	5	4
Could have	2	0
Total	45	13

Fonte: João Marcos e Luiza da Silva, 2026.

Diagrama de Casos de Uso¶

O diagrama de casos de uso apresenta os atores do sistema, os requisitos funcionais com os quais cada um interage e os relacionamentos entre esses requisitos. Por tratar-se de um diagrama sobre requisitos funcionais, os requisitos não funcionais não são representados.

A solução foi dividida em duas fronteiras de sistema, apresentadas em diagramas separados: o Sistema Web de Telemetria, que recebe e exibe os dados, e o Software Embarcado do Micromouse, que executa a navegação no labirinto. Cada um aparece como ator externo no diagrama do outro, o que evidencia a fronteira entre eles.

Atores¶

Tabela 1: Atores do sistema

Ator	Tipo	Descrição
Equipe	Usuário	Integrantes do Grupo 01 que acompanham e analisam as execuções pelo sistema web. Ator generalizado, do qual derivam Operador e Banca.
Operador	Usuário	Integrante da equipe que opera o Micromouse durante uma tentativa. Especialização de Equipe: além de consultar, inicia e encerra execuções.
Banca	Usuário	Professores que avaliam as execuções nos testes de integração e na apresentação final. Especialização de Equipe, com acesso apenas de consulta.
Micromouse	Sistema	Robô autônomo que envia os dados de telemetria ao sistema web durante a execução.
Temporizador	Tempo	Ator temporal que dispara as verificações periódicas de tempo limite e de perda de comunicação, sem intervenção humana.
Sistema Web de Telemetria	Sistema	No diagrama do software embarcado, representa a origem da interrupção manual e o destino dos dados transmitidos pelo robô.

Fonte: João Marcos e Karoline Luz, 2026.

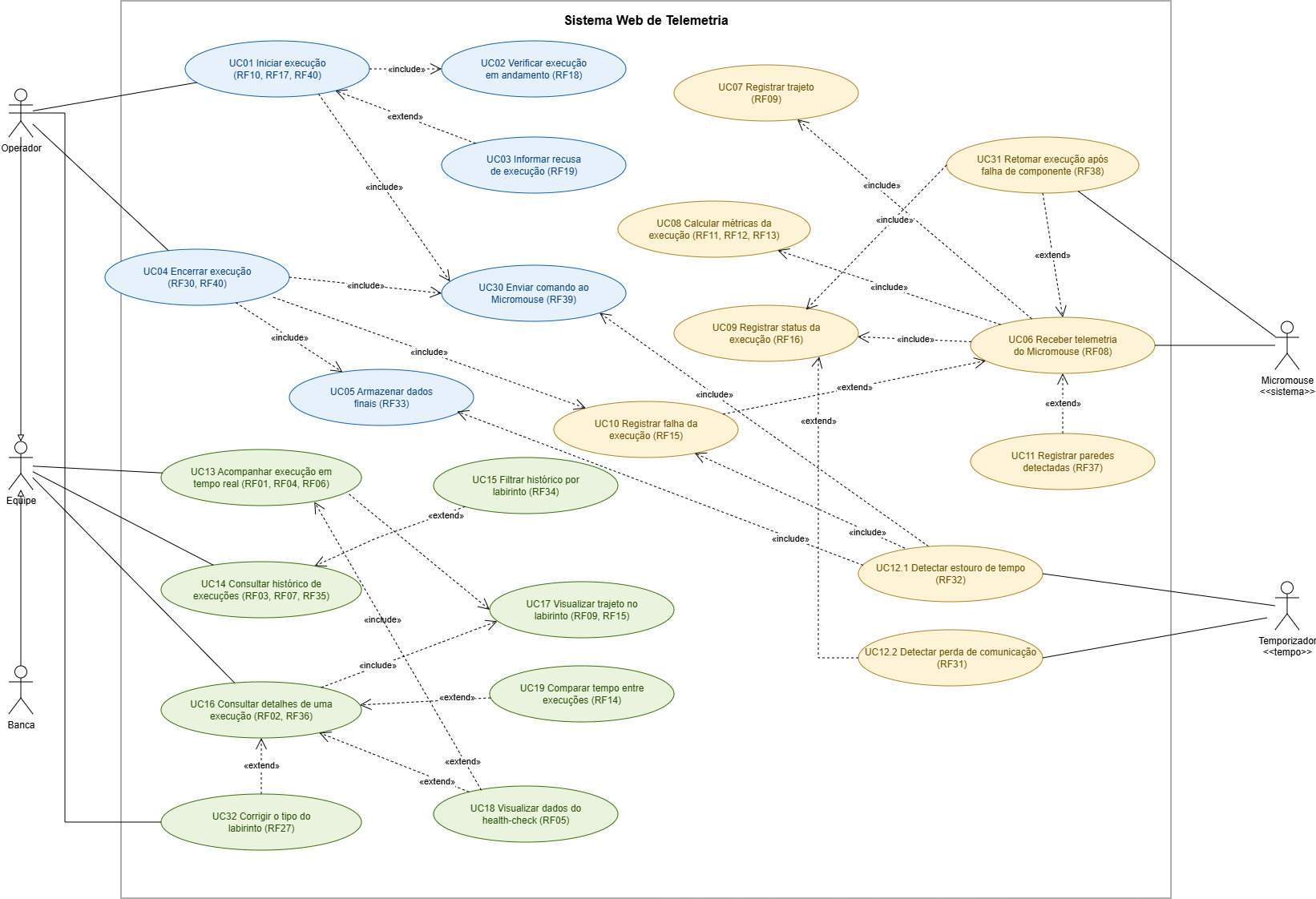

Casos de uso do Sistema Web de Telemetria¶

Tabela 2: Casos de uso do Sistema Web de Telemetria

ID	Caso de uso	Ator	Requisitos relacionados
UC01	Nova execução	Operador	RF10, RF17, RF40
UC02	Verificar execução em andamento	—	RF18
UC03	Informar recusa de execução	—	RF19
UC04	Encerrar tentativa	Operador	RF30, RF40
UC05	Armazenar dados finais	—	RF33
UC06	Receber telemetria do Micromouse	Micromouse	RF08
UC07	Registrar trajeto	—	RF09
UC08	Calcular métricas da execução	—	RF11, RF12, RF13
UC09	Registrar status da execução	—	RF16
UC10	Registrar falha da execução	—	RF15
UC11	Registrar paredes detectadas	—	RF37
UC12.1	Detectar estouro de tempo	Temporizador	RF32
UC12.2	Detectar perda de comunicação	Temporizador	RF31
UC13	Acompanhar execução em tempo real	Equipe	RF01, RF04, RF06
UC14	Consultar histórico de execuções	Equipe	RF03, RF07, RF35
UC15	Filtrar histórico por labirinto	—	RF34
UC16	Consultar detalhes de uma execução	Equipe	RF02, RF36
UC17	Visualizar trajeto no labirinto	—	RF09, RF15
UC18	Visualizar dados do health-check	—	RF05
UC19	Comparar tempo entre execuções	—	RF14
UC30	Enviar comandos do contrato ao Micromouse	—	RF39
UC31	Retomar tentativa (n/3)	Operador	RF15, RF28, RF38

Fonte: João Marcos e Karoline Luz, 2026.

Os casos de uso sem ator associado não são acionados diretamente por nenhum ator: eles são alcançados por relacionamentos de include ou extend a partir de outro caso de uso, conforme a Tabela 4.

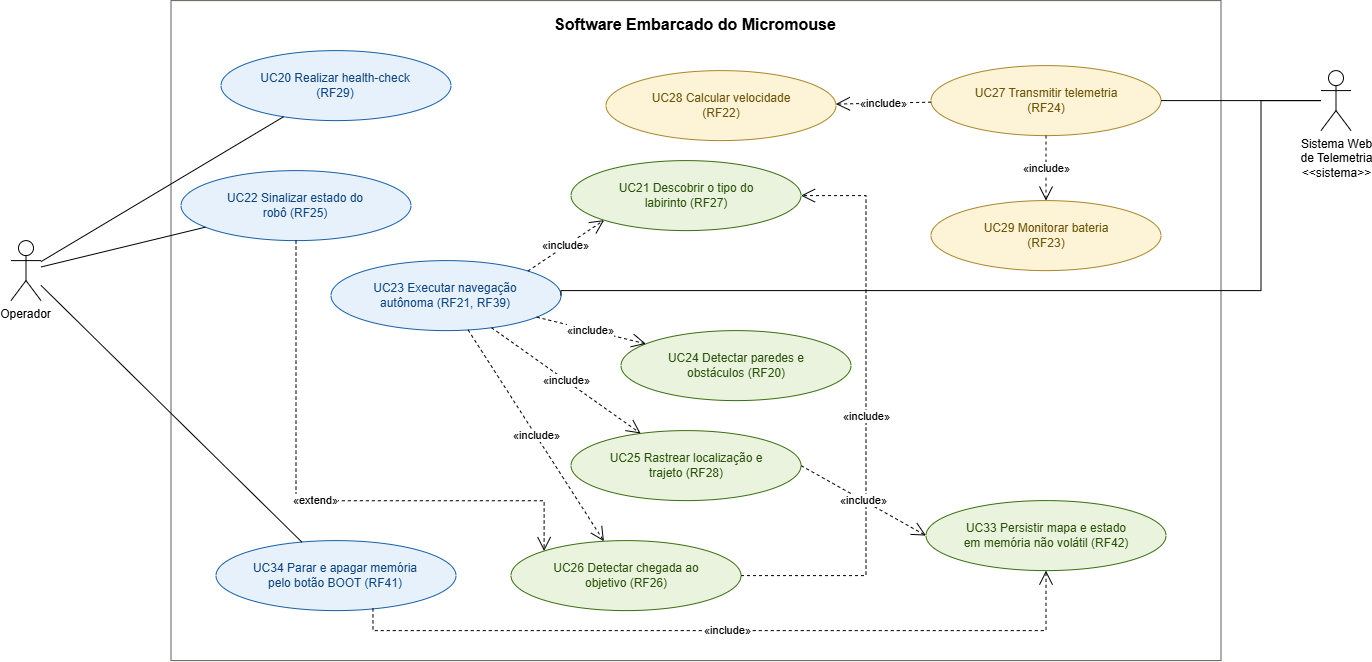

Casos de uso do Software Embarcado¶

Tabela 3: Casos de uso do Software Embarcado do Micromouse

ID	Caso de uso	Ator	Requisitos relacionados
UC20	Realizar health-check	Operador	RF29
UC21	Ler o tipo do labirinto no DIP switch	—	RF27
UC22	Sinalizar estado do robô	Operador	RF25
UC23	Executar navegação autônoma	—	RF21, RF39
UC24	Detectar paredes e obstáculos	—	RF20
UC25	Rastrear localização e trajeto	—	RF28
UC26	Detectar chegada ao objetivo	—	RF26
UC27	Transmitir telemetria	Sistema Web de Telemetria	RF24
UC28	Calcular velocidade	—	RF22
UC29	Monitorar bateria	—	RF23
UC33	Persistir mapa e estado em memória não volátil	—	RF42
UC34	Parar e apagar memória pelo botão BOOT	Operador	RF41

Fonte: João Marcos e Karoline Luz, 2026.

Relacionamentos¶

Tabela 4: Relacionamentos entre casos de uso e entre atores

Origem	Tipo	Destino	Justificativa
Operador	generalização	Equipe	O operador é um integrante da equipe e, além de operar, também consulta os dados.
Banca	generalização	Equipe	A banca consulta os mesmos dados que a equipe, sem operar o robô.
UC01	`include`	UC02	Toda tentativa de iniciar execução verifica obrigatoriamente se já existe outra em andamento.
UC03	`extend`	UC01	A recusa só ocorre quando a verificação encontra uma execução em andamento.
UC04	`include`	UC30	O encerramento manual envia a interrupção ao Micromouse pelo UC30.
UC04	`include`	UC05	O encerramento sempre grava os dados finais em banco.
UC04	`include`	UC10	O encerramento manual registra a falha com o motivo `encerrado_operador`.
UC06	`include`	UC07	Cada mensagem recebida acrescenta a célula atual ao trajeto.
UC06	`include`	UC08	Cada mensagem recebida atualiza consumo, velocidade e tempo.
UC06	`include`	UC09	Cada mensagem recebida atualiza o status da execução.
UC10	`extend`	UC06	O registro de falha só ocorre quando a mensagem indica um erro no trajeto.
UC11	`extend`	UC06	O registro de paredes só ocorre se a mensagem trouxer esse dado, que é opcional.
UC31	`include`	UC02	A retomada só abre nova tentativa se não houver outra aberta e se restarem tentativas no limite de 3.
UC31	`include`	UC09	A retomada devolve a execução ao status `running`.
UC12.1	`include`	UC05	O estouro de tempo encerra a execução e grava os dados finais.
UC12.1	`include`	UC10	O estouro de tempo registra a falha com o motivo `time_exceeded`.
UC12.2	`extend`	UC09	A perda de comunicação altera o status da execução quando ocorre.
UC13	`include`	UC17	O acompanhamento em tempo real desenha o trajeto conforme as células chegam.
UC15	`extend`	UC14	O filtro por labirinto é opcional: o histórico funciona exibindo todas as execuções.
UC16	`include`	UC17	A consulta de detalhes sempre reexibe o percurso completo.
UC18	`extend`	UC13	Os dados de health-check aparecem apenas quando a execução tem um health-check associado.
UC18	`extend`	UC16	Idem, na consulta de uma execução já encerrada.
UC19	`extend`	UC16	A comparação de tempo só é exibida quando existe execução anterior no mesmo labirinto.
UC23	`include`	UC20	A navegação só começa depois do health-check aprovado, sem comando do sistema web.
UC23	`include`	UC24	A navegação depende da leitura das paredes a cada célula.
UC23	`include`	UC25	A navegação mantém a posição atual e a sequência de células percorridas.
UC23	`include`	UC21	A navegação usa o tipo lido no DIP switch para definir as células de objetivo.
UC23	`include`	UC26	A navegação verifica a cada célula se o objetivo foi alcançado.
UC26	`include`	UC21	A célula de objetivo depende do tipo lido no DIP switch.
UC25	`include`	UC33	Cada célula nova atualiza o mapa e a posição gravados em memória não volátil.
UC22	`extend`	UC26	A sinalização sonora e visual de conclusão é opcional ao término do percurso.
UC34	`include`	UC33	A limpeza da memória pelo botão BOOT grava o novo estado na memória não volátil.
UC27	`include`	UC28	A telemetria transmitida carrega a velocidade calculada.
UC27	`include`	UC29	A telemetria transmitida carrega o nível de bateria monitorado.

Fonte: João Marcos e Karoline Luz, 2026.

Alguns pontos merecem destaque:

A distinção entre include e extend segue o critério de obrigatoriedade. O include representa comportamento sempre executado pelo caso de uso base, como o registro do trajeto a cada mensagem recebida. O extend representa comportamento condicional, que só ocorre em determinadas situações, como a recusa de uma execução ou a exibição da comparação de tempo.
O ator Temporizador cobre o que é disparado por tempo, e não por pessoa. O estouro do limite de 10 minutos e a ausência prolongada de mensagens são verificações periódicas do próprio sistema, sem nenhum ator humano envolvido. Representá-las com um ator temporal evita casos de uso sem origem definida.
A generalização entre atores evita duplicar associações. Operador e Banca herdam de Equipe o acesso às consultas (UC13, UC14 e UC16), e o Operador acrescenta as ações de Nova execução, Encerrar tentativa e Retomar tentativa (n/3).
O Micromouse aparece como ator do tipo sistema. Ele não é um usuário humano, mas um sistema externo que fornece dados ao sistema web. Da mesma forma, o Sistema Web de Telemetria é ator externo no diagrama do software embarcado, como origem da interrupção manual e destino da telemetria.
O envio dos comandos é um caso de uso próprio (UC30). O sistema web envia ao robô só os três comandos do contrato, conforme o RNF06: a interrupção, disparada pelo encerramento manual (UC04), o largar e o health_check. Nova execução (UC01) abre a execução lógica e a tentativa 1/3. O robô faz o health-check (UC20) e espera o largar do operador para partir. Os encerramentos automáticos (UC12.1, UC12.2) não enviam nada ao robô.
O tipo do labirinto é selecionado no DIP switch (UC21). O robô o lê ao ligar; a web nunca o envia (RNF06). O tipo informado em Nova execução serve para desenhar a grade e conferir o DIP switch.

Diagramas¶

Imagem 1: Diagrama de Casos de Uso do Sistema Web de Telemetria

Diagrama de Casos de Uso do Sistema Web de Telemetria

Fonte: João Marcos e Karoline Luz, 2026.

Imagem 2: Diagrama de Casos de Uso do Software Embarcado

Diagrama de Casos de Uso do Software Embarcado

Fonte: João Marcos e Karoline Luz, 2026.

Arquitetura da solução de software¶

Alinhamento operacional: execução lógica com até 3 tentativas (TAP) e downlink Bluetooth restrito aos três comandos do contrato estão documentados na seção Backlog do Software (acima), com os casos de uso do Diagrama de Casos de Uso.

Propósito do software¶

O software do projeto tem dois papéis complementares dentro do sistema do Micromouse:

Firmware embarcado (ESP32): lê os sensores de parede à frente, à esquerda e à direita de cada célula, controla os motores DC com encoder em malha fechada (PID) nos deslocamentos e nos giros de 90° e 180° e executa a navegação autônoma com o algoritmo flood fill (método Adachi) — algoritmo mais usado em competições de micromouse, alinhado à bibliografia do projeto (Law; Hilmer/Micromouse Online). O robô sabe qual labirinto vai resolver, pelo DIP switch, mas não conhece as paredes: sabe que a área de objetivo fica no canto diametralmente oposto ao de partida. Para isso, o firmware:
mantém um mapa das paredes conhecidas em cada célula e recalcula as distâncias até o objetivo sempre que descobre uma parede nova;
- lê o tipo do labirinto (4x4, 8x4 ou 12x4) no DIP switch e, a partir dele, define as células de objetivo (RF27);
- declara a chegada ao alcançar uma célula de objetivo (RF26);
- grava o mapa, a posição e o estado na memória flash (RF42), preservando o mapa entre tentativas da mesma execução lógica quando o operador retoma após falha (RF38);
- executa a exploração dentro do limite de 10 minutos totais por tipo de labirinto, que somam até 3 tentativas da mesma execução lógica (RF32, TAP);
- mede o avanço pelos encoders; o ToF frontal corrige a posição quando há parede à frente; os ToF laterais centralizam o robô no corredor (RF21, RF22);
- envia a telemetria (posição, trajeto e bateria) via Bluetooth em uma tarefa separada, no outro núcleo da ESP32, sem interferir no laço de navegação.
Sistema de Telemetria (web): é a plataforma de acompanhamento usada pela equipe e pela banca. Recebe e valida as mensagens enviadas pelo Micromouse, registra execuções lógicas e tentativas (até 3 por execução lógica), trajeto, bateria, velocidade, tempo, status, retomadas e falhas, mantém o histórico e disponibiliza esses dados para visualização, durante e após a execução.

O Sistema de Telemetria não teleopera o robô: não envia comandos de navegação nem altera código ou memória do labirinto (RNF06). O downlink se limita aos três comandos do contrato: a interrupção do encerramento manual (RF30), o largar e o health_check (RF39). Nova execução, Encerrar tentativa e Retomar tentativa (n/3) são coordenados pela interface e pelo firmware (UC01, UC04, UC31). O par genérico iniciar/parar por downlink não faz parte desta versão. Uma falha no servidor ou na rede não interrompe a navegação autônoma (RNF07). Esta seção detalha principalmente a arquitetura do Sistema de Telemetria; o firmware aparece nos pontos em que se comunica com ele.

Padrão arquitetural: MVC com a View desacoplada¶

O Sistema de Telemetria adota o padrão MVC (Model-View-Controller) em um backend monolítico, com a camada de visualização desacoplada e comunicando-se com o backend por uma API REST em JSON.

Camada	Responsabilidade no sistema	Onde fica
Model	Representa as entidades do domínio (execução lógica, tentativa, trajeto, retomadas, tentativas rejeitadas) e sua persistência, garantindo a integridade dos dados (RF17, RNF01, RNF05).	Backend: modelos SQLAlchemy sobre o PostgreSQL
Controller	Recebe a telemetria e as requisições do front-end, valida as mensagens (RNF09) e aplica as regras do TAP: abertura de execução lógica e tentativas (UC01), uma tentativa aberta por vez (RF18), limite de 3 tentativas, tentativa rejeitada (RF19), encerramento manual com interrupção downlink (RF30, UC04), encerramento automático por tempo de execução lógica ou perda de link (UC12.1, UC12.2, RF31, RF32), retomadas (RF38, UC31) e chegada ao objetivo (RF26). Devolve os dados em JSON.	Backend: rotas do FastAPI
View	Apresenta a execução em tempo real, o histórico e os detalhes de cada tentativa ao usuário, com contador (n/3), Nova execução, Encerrar tentativa e Retomar tentativa (n/3), consumindo a API do backend.	Front-end: React com TypeScript (`src/frontend`)

Justificativa da escolha:

Domínio pequeno e bem delimitado. O sistema recebe mensagens de um único robô, processa no máximo cerca de 10 mensagens por segundo (RNF11) e atende poucos usuários ao mesmo tempo. Um único backend organizado em MVC resolve esse volume sem a complexidade operacional de vários serviços.
Microsserviços foram descartados porque exigiriam comunicação entre serviços, implantação de várias peças e observabilidade distribuída, um custo que não se justifica para o tamanho do problema e para o prazo da disciplina.
Separação clara de responsabilidades. As regras de execução ficam concentradas no Controller, e o Model isola o acesso ao banco. Isso facilita dividir o trabalho entre os membros e testar as regras de forma independente da interface.

Linguagens de programação, frameworks e bibliotecas¶

Parte	Linguagem	Frameworks e bibliotecas	Papel
Backend	Python	FastAPI	Define as rotas da API REST (Controller) e gera automaticamente a documentação OpenAPI dos endpoints, atendendo ao RNF13.
Backend	Python	Pydantic	Valida o formato, os campos obrigatórios e as faixas das mensagens de telemetria antes de qualquer processamento (RNF09).
Backend	Python	SQLAlchemy	ORM que implementa a camada Model e faz o mapeamento das entidades para as tabelas do PostgreSQL.
Backend	Python	Uvicorn	Servidor ASGI que executa a aplicação FastAPI.
Front-end	TypeScript	React	Implementa a View em SPA: telas de tempo real, histórico, detalhe e labirinto, consumindo REST (comandos/consultas) e SSE para execução em andamento (RF04, RF06).
Firmware	C	A definir pela equipe de firmware	Navegação com flood fill, leitura dos sensores ToF, controle dos motores (PID) e envio de telemetria na ESP32; previstos a biblioteca do sensor ToF, o `BluetoothSerial` (Bluetooth clássico SPP) para a telemetria, o contador de pulsos do ESP32 (PCNT) para os encoders e o PWM (LEDC) para a ponte H.

Por que React com TypeScript no front-end:

React organiza a interface em componentes reutilizáveis (telemetria, contador n/3, modais de encerramento), o que facilita manter as telas previstas no protótipo e no diagrama de componentes.
TypeScript tipa as respostas JSON da API e os estados da execução, reduzindo erros de integração com o backend (RNF01) e documentando o contrato da API no próprio código.
A stack é amplamente usada na indústria e tem documentação madura, o que ajuda a equipe a evoluir a View sem acoplar regras de negócio ao front-end (MVC com View desacoplada).

Por que Python com FastAPI:

Python tem sintaxe simples e um ecossistema amplo e bem documentado, o que reduz a curva de aprendizado em um projeto de prazo curto.
A documentação interativa dos endpoints é gerada a partir do próprio código, o que mantém a documentação da API sempre atualizada (RNF13).
O suporte nativo a operações assíncronas permite receber telemetria e atender às consultas do front-end ao mesmo tempo, sem atraso acumulado (RNF11).
Todo o backend é desenvolvido pela equipe, sem plataformas prontas de telemetria ou dashboard (RNF12).

Por que usar o Pydantic:

Toda mensagem de telemetria precisa ser conferida antes de ser gravada: se os campos obrigatórios existem, se têm o tipo certo e se os valores fazem sentido (RNF09). Sem o Pydantic, essa conferência teria que ser escrita à mão, campo por campo, em cada rota:

# Sem Pydantic: cada campo é verificado manualmente
def receber_telemetria(mensagem: dict):
    if "celula" not in mensagem or not isinstance(mensagem["celula"], str):
        raise ErroDeValidacao("campo 'celula' ausente ou inválido")
    if "bateria" not in mensagem or not isinstance(mensagem["bateria"], (int, float)):
        raise ErroDeValidacao("campo 'bateria' ausente ou inválido")
    if mensagem["bateria"] < 0:
        raise ErroDeValidacao("campo 'bateria' fora da faixa")
    if mensagem.get("status") not in ("health-check", "running", "success", "failed"):
        raise ErroDeValidacao("campo 'status' inválido")
    # ... e ainda converter o texto do horário de envio para data e hora

Com o Pydantic, o formato da mensagem é declarado uma única vez, como uma classe:

# Com Pydantic: as regras ficam declaradas em um só lugar
class Telemetria(BaseModel):
    celula: str
    bateria: float = Field(ge=0)
    status: Literal["health-check", "running", "success", "failed"]
    enviado_em: datetime

O exemplo é ilustrativo; o formato final das mensagens será definido no diagrama de componentes. Usar o Pydantic é mais simples e mais seguro do que não usá-lo porque:

Menos código repetido: a regra de cada campo aparece uma vez, na classe, em vez de se repetir em cada rota que recebe ou devolve dados.
Validação automática: o FastAPI aplica a classe na entrada da rota. Uma mensagem inválida é recusada antes de chegar à lógica da execução, com uma resposta que indica qual campo falhou, e o serviço continua funcionando (RNF09).
Conversão de tipos: valores como o horário de envio chegam como texto e são convertidos automaticamente para data e hora, sem código extra.
Documentação gerada a partir do código: a mesma classe aparece na documentação automática da API, então o formato documentado é sempre o formato validado (RNF13).
Menos chance de erro: esquecer uma verificação manual em uma rota deixaria passar dados inválidos para o banco; com a classe, todas as rotas usam as mesmas regras.

Banco de dados: relacional com PostgreSQL¶

O sistema usa um banco de dados relacional, o PostgreSQL.

Por que relacional:

Os dados têm estrutura fixa e relações claras: cada execução lógica agrupa até três tentativas; cada tentativa pertence a um labirinto, possui trajeto (sequência de células), eventos de retomada e, quando falha, um motivo. Esse formato se representa naturalmente em tabelas relacionadas, que serão detalhadas no diagrama entidade-relacionamento.
As consultas previstas são típicas de banco relacional: filtrar execuções por labirinto (RF34), listar todas em ordem cronológica (RF03, RF35) e comparar tempos entre execuções (RF14).
Chaves primárias, chaves estrangeiras e transações garantem a unicidade de cada execução (RF17) e impedem registros incompletos ou inconsistentes (RNF01).
Um banco não relacional (como o MongoDB) seria vantajoso para dados sem esquema definido, o que não é o caso: a telemetria tem campos conhecidos e validados na entrada.

Por que PostgreSQL:

Suporta com folga a escrita contínua da telemetria ao mesmo tempo que o front-end consulta a execução em andamento a cada 1 a 2 segundos.
Oferece restrições de integridade (UNIQUE, CHECK, chaves estrangeiras) que reforçam no próprio banco as regras do domínio.
Tem imagem oficial para Docker e integração madura com o SQLAlchemy.
Os dados ficam em um volume persistente, preservados após reiniciar o servidor ou o computador (RNF05).

Ambiente de execução¶

O backend e o banco são executados com Docker Compose no notebook da equipe, com dois serviços:

Serviço	Conteúdo	Observação
`api`	Aplicação FastAPI executada pelo Uvicorn	Expõe a API REST para a ponte Bluetooth e para o front-end.
`db`	PostgreSQL	Usa um volume nomeado para persistir os dados (RNF05).

O backend e o banco sobem com Docker Compose (docker compose up). A ponte Bluetooth (Canal do Micromouse) roda no notebook da equipe, fora do container, lendo a porta serial pareada e repassando telemetria à API — alinhado ao RF4 da Eletrônica (TAP). O sistema funciona em rede local no notebook, sem depender de acesso à internet (RNF10).

Comunicação entre as partes¶

Entre o Micromouse e o Sistema de Telemetria¶

O Micromouse envia telemetria por Bluetooth (serial); o sistema web recebe os dados pela ponte e, quando o operador encerra manualmente uma tentativa (RF30, UC04), envia de volta a interrupção. O operador também envia o largar e o health_check. Nunca há navegação nem iniciar/parar genérico (RNF06). O componente Canal do Micromouse isola o transporte: a ponte entrega mensagens ao Controller em formato único e escreve na porta serial os comandos que vêm na resposta. Controller, Model, banco e front-end permanecem independentes do detalhe da serial. O formato das mensagens, a ponte e a reconexão estão no Contrato de telemetria.

A ESP32 oferece Wi-Fi e Bluetooth integrados; o TAP e o RF4 da Eletrônica fixam Bluetooth para telemetria. A Opção Wi-Fi foi avaliada para referência:

Critério	Opção A: Wi-Fi (HTTP) — referência	Opção B: Bluetooth (serial) — adotada (TAP)
Canal do Micromouse	Endpoint do FastAPI com comando na resposta HTTP.	Processo ponte no notebook: lê serial Bluetooth, trata reconexões (RNF08), repassa à API e escreve na serial os comandos do contrato da resposta.
Infraestrutura	Rede local ou AP da ESP32.	Conexão ponto a ponto com o notebook (alcance curto, adequado ao acompanhamento ao lado do carrinho).
Ambiente UnB	Wi-Fi institucional instável e imprevisível na prova.	Não depende da rede campus; enlace dedicado notebook ↔ robô.
Alinhamento TAP	Não previsto no orçamento eletrônico.	Previsto no TAP (módulo Bluetooth).

Decisão: Bluetooth serial com ponte no notebook. Wi-Fi e Bluetooth são tecnicamente viáveis na ESP32; para este projeto, Bluetooth reduz risco operacional na UnB e está no TAP. Wi-Fi permanece documentado apenas como alternativa de estudo.

Fluxo operacional (TAP e transições de execução).

O firmware executa o health-check (UC20) e envia os itens e o resultado. O backend os guarda como um registro próprio, que vale por 7 minutos e ainda não pertence a nenhuma tentativa.
O operador aciona Nova execução e informa o tipo de labirinto (só no backend, para a web desenhar a grade do labirinto). O backend confere o último health-check (aprovado, dentro da validade e com o tipo do DIP igual ao informado) e, estando válido, abre a execução lógica com a tentativa 1/3 já em running (UC01, RF10, RF17) e envia o largar. Com uma tentativa aberta, Retomar é recusado (RF18), e uma nova execução cancela a anterior.
Com o health-check aprovado, o robô inicia o trajeto de forma autônoma ao receber o largar do operador (RF39). O backend registra a telemetria na tentativa aberta.
Encerramento manual (RF30): o operador usa Encerrar tentativa (modal com motivo collision, stuck ou out_of_track e observação opcional). A tentativa passa a failed, com o motivo escolhido e a origem encerrado_operador; a execução lógica permanece em_andamento. A ponte envia interrupção Bluetooth quando aplicável (UC04).
Encerramento automático (UC12.1, UC12.2): 10 s sem telemetria (RF31) encerram a tentativa aberta e permitem retomada se ainda houver tentativa disponível; 10 min de execução lógica desde Nova execução (RF32) encerram a tentativa e cancelam a execução lógica, sem downlink obrigatório ao robô.
Após falha recuperável, o operador aciona Retomar tentativa (n/3) (UC31), abrindo nova tentativa_id com mapa preservado (RF38, RF42).
Parada de emergência sem rede: botão BOOT (RF41).

No firmware, o envio da telemetria roda em tarefa FreeRTOS no outro núcleo. O laço de navegação consulta apenas sinalização local de interrupção (Bluetooth ou BOOT), sem bloquear na rede (RNF07).

Entre o front-end e o backend¶

O front-end consome a API REST do backend em JSON para consultas e comandos (Nova execução, Encerrar tentativa, Retomar tentativa). Para o acompanhamento em tempo real, a View assina um fluxo SSE (EventSource) exposto por getStream(execucaoId), conforme o diagrama de classes MVC. A interface exibe o tempo desde a última atualização e o indicador Tentativa n/3 (RF04), dentro do orçamento de latência de até 2 segundos na interface (RNF02) e de 3 segundos fim a fim entre envio pelo robô e exibição (RNF04).

Diagrama de alto nível¶

O diagrama a seguir mostra os blocos da solução, suas responsabilidades e como se comunicam. As classes de cada camada MVC e o contrato REST/SSE entre View e Controller estão no diagrama de classes.

%%{init: {"flowchart": {"nodeSpacing": 90, "rankSpacing": 90}}}%%
flowchart TB
    subgraph ROBO["Micromouse (ESP32)"]
        FW["Firmware<br/>navegação flood fill,<br/>sensores e motores"]
    end

    subgraph BACK["Backend: Python + FastAPI (Docker)"]
        RT["Canal do Micromouse"]
        CT["Controller<br/>rotas REST e regras de execução"]
        MD["Model<br/>entidades SQLAlchemy"]
    end

    DB[("PostgreSQL<br/>(Docker, volume persistente)")]
    FE["Front-end (View)<br/>React + TypeScript"]

    FE -- "REST + SSE<br/>Nova execução / Encerrar / Retomar tentativa" --> CT
    CT -- "respostas em JSON" --> FE
    FW -- "telemetria Bluetooth serial" --> RT
    RT -- "entrega mensagem<br/>em formato único" --> CT
    CT -- "aceite e interrupção pendente (RF30)" --> RT
    RT -- "interrupção manual<br/>(quando houver)" --> FW
    CT -- "grava ou consulta" --> MD
    MD -- "devolve entidades" --> CT
    MD -- "executa comandos SQL<br/>(INSERT, SELECT)" --> DB
    DB -- "retorna linhas<br/>resultantes" --> MD

Fonte: Wanjo Christopher Paraizo Escobar, 2026.

Como os dados circulam em uma consulta. Quando o front-end pede os dados da execução em andamento, a requisição chega ao Controller, que pede ao Model as informações necessárias. O Model não guarda os dados em memória: ele monta a consulta SQL, envia ao PostgreSQL e recebe de volta as linhas resultantes, que converte em entidades (execução, trajeto, retomadas). O Controller usa essas entidades para montar a resposta em JSON e devolve ao front-end, que atualiza a tela. Na gravação da telemetria o caminho é o mesmo, mas o Model envia um comando de inserção e o banco confirma o registro.

Bloco	Responsabilidade
Firmware	Navega de forma autônoma com flood fill e envia telemetria por Bluetooth. Recebe apenas os três comandos do contrato (RNF06); parada local via BOOT (RF41).
Canal do Micromouse	Ponte serial Bluetooth: entrega telemetria ao Controller e transmite os comandos do contrato que vêm na resposta (RF39).
Controller	Valida mensagens; aplica regras TAP (execução lógica, tentativas, RF18–RF19, RF30–RF32, RF38); atende consultas do front-end.
Model	Persiste execuções lógicas, tentativas, trajetos, retomadas e tentativas rejeitadas.
PostgreSQL	Armazena os dados de forma persistente (RNF05).
Front-end (React + TypeScript)	Tempo real, histórico, contador (n/3), Nova execução, Encerrar e Retomar tentativa (RF04, RF30).

Diagrama de classes (MVC)¶

O diagrama de classes UML detalha o Sistema de Telemetria segundo o padrão MVC: estereótipos «interface» na View (React + TypeScript), «control» e serviços auxiliares no Controller (FastAPI), entidades e repositório no Model (SQLAlchemy + PostgreSQL), além do firmware na ESP32 e da ponte Bluetooth no notebook. Ele complementa o diagrama de alto nível com atributos, métodos e cardinalidades do domínio (execução lógica, tentativas, telemetria e retomadas).

Figura 2: Diagrama de classes UML — arquitetura MVC (Sistema de Telemetria)

Diagrama de classes MVC do Sistema de Telemetria

Fonte: Amanda de Moura, 2026. Abrir o diagrama no Excalidraw.

Notação utilizada¶

Elemento	Representação	Significado
`«interface»`	Classe na faixa View	Contrato ou módulo de interface do front-end (telas e `ClienteAPI`).
`«control»`	Classe na faixa Controller	Orquestra requisições, regras de execução e monitoramento.
`«schema»`	Classe Pydantic	Validação de mensagens de telemetria (RNF09).
`«service»`	Classe de serviço	Cálculo de métricas sem estado persistente próprio.
`«entity»`	Classe no Model	Entidade de domínio persistida ou agregada ao repositório.
`«repository»`	Classe de repositório	Acesso a leitura/gravação no PostgreSQL.
Composição	Losango preenchido	Parte não existe sem o todo (ex.: tentativa dentro da execução lógica).
Dependência	Seta tracejada	Uso temporário (ex.: leitura referencia paredes da célula).

Fonte: Autoria própria, 2026.

View (front-end)¶

Classe	Papel	Métodos principais
`ClienteAPI`	Ponto único de HTTP e SSE (`eventos: EventSource`).	`get`, `post`, `assinar(execucaoId)`
`TelaTempoReal`	Telemetria da tentativa aberta e health-check.	`onEvento`, `exibirTentativa(n/3)`, `exibirHealthCheck`
`ControleTentativas`	Ações operacionais e contador n/3.	`novaExecucao`, `encerrarTentativa`, `retomarTentativa`
`DetalheExecucao`	Métricas finais e comparação com melhor tempo.	`exibirTentativa`, `exibirMetricas`, `compararMelhor`
`VisualizacaoLabirinto`	Trajeto, paredes e célula de falha.	`desenharTrajeto`, `destacarFalha`, `desenharParedes`
`HistoricoExecucoes`	Listagem e filtro por tipo de labirinto.	`listar`, `filtrar`, `abrirDetalhe`

A View comunica com o Controller por HTTP REST (comandos e consultas) e SSE (stream da execução em andamento).

Controller (backend)¶

Classe	Papel	Métodos / campos principais
`ApiRotas`	Entrada HTTP: telemetria da ponte, CRUD de execuções, stream SSE.	`postTelemetria`, `postExecucao`, `postEncerrar`, `postRetomar`, `getExecucoes`, `getStream`; `interrupcaoPendente`
`GerenciadorExecucoes`	Ciclo de vida da execução lógica e das tentativas (máquina de estados conforme transicoes-execucao.md).	`limiteTentativas = 3`, `tempoMaximo = 600 s` (RF32); `novaExecucao`, `encerrarTentativa`, `retomarTentativa`, `validarLimite`, `rejeitarTentativa`, `verificarTempoLimite`
`MonitorConexao`	Perda de link e tempo sem mensagem.	`registrarMensagem`, `verificarPerdaLink`, `sinalizarSemComunicacao`; `limiteSemSinal = 10 s`
`ValidadorMensagens`	Schema Pydantic do Contrato de telemetria.	`validar(msg) → LeituraTelemetria`
`CalculoMetricas`	Consumo, velocidade média, tempo total e variação.	`consumoBateria`, `velocidadeMedia`, `tempoTotal`, `variacaoMelhorTempo`

Nota de integração (RF30 / RNF06): o ReceptorBluetooth recebe os comandos pendentes na resposta de postTelemetria; o downlink Bluetooth serve apenas aos três comandos do contrato, nunca à navegação.

Dois status no contrato (ADR-013): execução e tentativa usam a chave status, cada uma no seu objeto. No evento SSE status, em que os dois viajam juntos, as chaves são status_tentativa e status_execucao. Não há campo resultado.

Model (persistência)¶

Classe	Cardinalidade / relação	Conteúdo principal
`ExecucaoLogica`	1 → 1..3 `Tentativa`; 0..* `TentativaRejeitada`	`execucaoId: UUID`, `tipoLabirinto`, `status`, `iniciadaEm`
`Tentativa`	0..* `LeituraTelemetria`; 0..1 `Retomada`	`tentativaId`, `attemptIndex` (1..3), `status`, `motivoFalha`, `celulaFalha`
`LeituraTelemetria`	Dependência opcional em `ParedeCelula`	`ordem`, `x`, `y`, `bateria`, `velocidade`, `enviadoEm`
`Retomada`	Ligada a uma tentativa	`componente`, `x`, `y`, `ocorridaEm`
`ParedeCelula`	Mapa descoberto (Could)	`x`, `y`, `norte`, `sul`, `leste`, `oeste`
`Repositorio`	Acesso SQL ao PostgreSQL	`salvar`, `buscarExecucao`, `listarExecucoes`, `melhorTempo`

Atores externos ao MVC¶

Elemento	Papel
`Micromouse ESP32` (`«device»`)	Firmware em C (flood fill): envia telemetria e recebe interrupção.
`ReceptorBluetooth` (`«component»`)	Ponte serial no notebook: HTTP com `ApiRotas`, repasse de interrupção.
`PostgreSQL` (`«database»`)	Persistência em volume Docker (RNF05).

Fonte: Autoria própria, 2026.

Diagrama BPMN¶

O diagrama BPMN 2.0 descreve o processo de uma execução lógica, do acionamento de Nova execução até um dos cinco fins possíveis: concluída ou cancelada por 3 tentativas esgotadas, por estouro de tempo, por perda de link ou por nova execução. Ele complementa o diagrama de alto nível, que mostra as partes do sistema, e o diagrama de classes, que mostra as responsabilidades: aqui aparecem a ordem das atividades, quem executa cada uma e as mensagens que os participantes trocam. O modelo tem duas páginas, a execução lógica (Figura 3) e o laço de navegação do firmware (Figura 4).

Figura 3: Diagrama BPMN — execução lógica

Diagrama BPMN da execução lógica do Micromouse

Fonte: Luiza da Silva Pugas (versão original) e Wanjo Christopher Paraizo Escobar (revisão), 2026. Abrir o diagrama no draw.io.

Legenda BPMN¶

Elemento	Representação	Significado
Pool	Faixa horizontal com o nome na lateral	Participante do processo (Operador, Sistema de Telemetria, Micromouse).
Raia	Subdivisão de um pool	Parte do participante responsável pelas atividades (Front-end, Backend, Canal).
Tarefa	Retângulo de cantos arredondados	Atividade executada por uma pessoa ou pelo sistema.
Subprocesso expandido	Retângulo grande com atividades dentro	Conjunto de atividades que se repete a cada tentativa (até 3).
Subprocesso colapsado	Tarefa com o marcador "+"	Atividade detalhada em outro diagrama (o laço de navegação da Figura 4).
Evento de início e de fim	Círculo de borda fina (início) ou grossa (fim)	Onde o fluxo começa e onde termina.
Gateway exclusivo	Losango com "X"	Decisão em que só um dos caminhos segue.
Gateway paralelo	Losango com "+"	Caminhos que seguem ao mesmo tempo.
Evento de mensagem	Círculo com envelope	Envio ou recebimento de uma mensagem de outro participante.
Evento de timer	Círculo com relógio	Prazo que dispara o fluxo (10 min por execução lógica, 10 s sem telemetria).
Evento de sinal	Círculo com triângulo	Aviso local, sem mensagem (o botão BOOT).
Evento de erro	Círculo com raio	Falha que interrompe a atividade (falha de componente, perda de link).
Evento de fronteira interruptivo	Evento de borda dupla sobre a borda da atividade	Ocorrência que interrompe a atividade e desvia o fluxo.
Fluxo de sequência	Seta contínua	Ordem das atividades dentro de um participante.
Fluxo de mensagem	Seta tracejada com círculo na origem	Comunicação entre participantes diferentes.
Objeto de dados	Folha com canto dobrado	Insumo ou resultado do processo (tipo de labirinto, histórico de execuções).
Depósito de dados	Cilindro	Armazenamento que continua depois do processo (PostgreSQL, flash/NVS).

Fonte: Autoria própria, 2026.

Participantes¶

Participante	Papel no processo	Atividades principais
Operador	Pessoa da equipe que conduz a prova.	Aciona Nova execução e informa o tipo de labirinto; posiciona e liga o robô; acompanha; encerra a tentativa pela web (RF30) ou pelo BOOT (RF41); recoloca o robô e aciona Retomar tentativa (n/3) (RF38).
Sistema de Telemetria: Front-end	Interface web (View).	Formulário de Nova execução; tempo real por SSE com o contador n/3 (RF01, RF04); modal Encerrar tentativa (RF30); botão Retomar tentativa (n/3) (RF38); aviso de recusa (RF19).
Sistema de Telemetria: Backend	Regras das tentativas (Controller e Model).	Abre a execução lógica e a tentativa 1/3 (RF10, RF17); valida e registra a telemetria (RF08, RF09, RNF09); encerra tentativas como `failed` (RF15, RF16); recusa uma segunda tentativa aberta (RF18, RF19); aplica os limites de 10 s (RF31) e 10 min (RF32); calcula e grava as métricas (RF11, RF12, RF13, RF33).
Sistema de Telemetria: Canal do Micromouse	Ponte Bluetooth serial no notebook.	Lê a serial e repassa a telemetria ao backend; envia ao robô os comandos do contrato (RF39).
Micromouse (firmware)	Robô autônomo na ESP32.	Carrega o estado da flash (RF42); faz o health-check (RF29); transmite telemetria em outro núcleo (RF24); navega com flood fill e o método Adachi; para ao receber a interrupção ou ao toque do BOOT.

Fonte: Autoria própria, 2026.

O Micromouse é autônomo (RNF07): ele não recebe ordens de navegação, e o tipo do labirinto vem do DIP switch, configurado à mão. Por isso os pools só se comunicam por fluxos de mensagem, descritos a seguir.

Mensagens entre os participantes¶

Mensagem	De	Para	Quando
Nova execução	Operador	Front-end	O operador preenche o formulário, com o tipo de labirinto.
Robô ligado	Operador	Micromouse	O operador posiciona o robô na largada e o liga; é uma ação física, não uma mensagem de rede.
Telemetria (running, success, failed)	Micromouse	Canal do Micromouse	Durante toda a tentativa, por Bluetooth serial (RF24).
Telemetria em tempo real	Front-end	Operador	A cada leitura aceita pelo backend, por SSE (RF01, RF04).
Motivo e observação	Operador	Front-end	O operador decide encerrar a tentativa pela web (RF30).
Comandos do contrato (RF39)	Canal do Micromouse	Micromouse	`interromper` no encerramento manual, `largar` e `health_check` pedidos pelo operador. São os únicos fluxos do Sistema de Telemetria para o robô.
Retomar tentativa	Operador	Front-end	Depois de uma tentativa `failed`, se restarem tentativas (RF38).
Aviso de recusa (RF19)	Front-end	Operador	O backend recusou abrir a tentativa porque já havia uma aberta (RF18).

Fonte: Autoria própria, 2026.

Dados do processo¶

Dado	Tipo	Uso
Tipo de labirinto	Objeto de dados	Informado em Nova execução e guardado só no backend, para a web desenhar a grade. Nunca é enviado ao robô; o backend o usa para conferir o tipo lido no DIP switch (RF27).
Mapa e estado (flash/NVS)	Depósito de dados	Mapa das paredes, posição, estado da execução e tipo do labirinto do mapa. O firmware carrega ao ligar e grava a cada célula nova (RF42).
PostgreSQL	Depósito de dados	Tentativas, telemetria, métricas e status final (RF33).
Histórico de execuções	Objeto de dados (saída)	Resultado consultado depois pela web (RF34, RF35, RF36).

Fonte: Autoria própria, 2026.

Caminhos da execução lógica¶

O subprocesso expandido "Controlar a execução lógica (até 3 tentativas)" concentra as regras das tentativas no Sistema de Telemetria. Os caminhos possíveis são:

Health-check e abertura. O operador posiciona e liga o robô. O firmware carrega da flash o mapa e o estado (RF42) e, em paralelo, começa a transmitir telemetria por outro núcleo (RF24) e executa o health-check (RF29), que inclui ler o tipo no DIP switch (RF27). O backend guarda o resultado como um registro próprio, válido por 7 minutos. Quando o operador aciona Nova execução e informa o tipo de labirinto, o backend confere o último health-check: aprovado, dentro da validade e com o tipo lido igual ao informado. Se não estiver, recusa o pedido e alerta na web (RF19). Estando válido, abre a execução lógica e a tentativa 1/3 já em running (RF10, RF17), começa a contar os 10 minutos e envia o largar ao robô.
Tentativa em andamento. Cada mensagem passa pelo Canal do Micromouse e é validada e registrada pelo backend (RF08, RF09, RNF09). Com status running, o front-end atualiza o tempo real por SSE e o fluxo aguarda a próxima mensagem. O robô só parte com o largar do operador e o último health-check aprovado (RF39).
Sucesso. O firmware declara sucesso ao alcançar uma célula de objetivo do tipo selecionado no DIP switch (RF26). O backend recebe success, calcula as métricas e fecha a execução lógica como concluída.
Falha de componente. O firmware para e envia failed com motivo falha_componente e o componente afetado (RF15), como em qualquer outra falha: a tentativa é encerrada e consome uma das 3 (TAP). Depois do reparo, a retomada segue o caminho 6.
Encerramento manual. O operador escolhe o motivo e a observação no modal Encerrar tentativa (RF30), e o Canal do Micromouse envia a interrupção (RF39). O firmware para e envia failed. Sem rede, o operador para o robô com o botão BOOT (RF41), com o mesmo resultado.
Tentativa failed e retomada. O backend encerra a tentativa como failed (RF15, RF16) e decide: com as 3 tentativas usadas, a execução lógica termina como cancelada; se restarem tentativas, o operador recoloca o robô na célula da falha, religa e aciona Retomar tentativa (n/3) (RF38). O backend recusa o pedido se já houver tentativa aberta (RF18, RF19) ou se o último health-check não for válido; caso contrário, abre a tentativa seguinte (RF17, RF38).
Encerramentos automáticos. Três eventos na borda do subprocesso encerram a tentativa ou a execução:
- 10 s sem telemetria (RF31): a tentativa passa a failed com link_lost; se ainda houver tentativa disponível, segue para o caminho de retomada, senão a execução fica cancelada;
- 10 min de execução lógica (RF32), contados desde Nova execução e somando as tentativas e os intervalos: a tentativa aberta passa a failed com time_exceeded;
- Nova execução recebida: o operador abre outra execução lógica.
Nenhum desses caminhos envia comando ao robô. Se ele ainda estiver andando, o operador o para com o BOOT (RF41). 8. Fechamento. Em todos os casos, o backend calcula as métricas e grava os dados finais no PostgreSQL (RF11, RF12, RF13, RF33), e a execução lógica termina com o status do fim correspondente (RF16).

Laço de navegação do firmware¶

A Figura 4 detalha o subprocesso colapsado "Navegar com flood fill (Adachi)" do pool Micromouse. O laço roda uma vez por célula e segue o pseudocódigo da seção Algoritmo de navegação, onde está a justificativa da escolha; a tolerância a leituras erradas (votos, travessia, perdão e conferência da frente) está em Leituras erradas.

Figura 4: Diagrama BPMN — laço de navegação do firmware

Diagrama BPMN do laço de navegação do firmware do Micromouse

Fonte: Luiza da Silva Pugas (versão original) e Wanjo Christopher Paraizo Escobar (revisão), 2026. Abrir o diagrama no draw.io.

Passo	O que o firmware faz	Requisito
1	Se chegou à célula por um movimento da navegação, marca como provada aberta a parede por onde passou.	—
2	Lê as paredes da frente, da esquerda e da direita e soma a cada uma um voto de parede ou de aberto.	RF20
3	Atualiza o mapa pelos votos, nesta célula e na vizinha; cada parede muda no mapa no máximo 4 vezes.	—
4	Na primeira abertura lateral, fixa o sinal do eixo x, ainda provisório; com x diferente de 0, o lado fica definitivo. Os objetivos espelhados não precisam entrar no mapa (ver Tipo do labirinto e orientação).	RF27
5	Com x ou y maior ou igual a 4, resolve a orientação e descarta o objetivo incompatível.	RF27
6	Grava mapa, posição e estado na flash.	RF42
7	Se a posição é uma célula de objetivo, declara sucesso.	RF26
8	Se o mapa mudou (parede nova, parede apagada ou orientação resolvida), recalcula o flood fill, tratando paredes desconhecidas como abertas.	—
9	Se a célula não alcança nenhum objetivo, perdoa as paredes com vantagem de no máximo 1 voto e recalcula, até 8 vezes por corrida; sem perdão possível, para e envia `failed`.	—
10	Vira para a vizinha de menor valor; no empate, prefere seguir em frente, depois o giro de 90° horário no referencial do labirinto, depois o anti-horário e, por último, o de 180°.	RF21
11	Confere a frente. Se vir parede, soma um voto de parede, volta para a célula de origem, desfaz o lado provisório se a parede estiver no leste da célula onde ele foi fixado, recalcula com perdão e volta ao passo 10 com outro movimento; sem movimento ou depois de 64 conferências, para e envia `failed`.	—
12	Anda uma célula e a registra no trajeto.	RF28
13	Se há interrupção ativa (Bluetooth ou BOOT), para e envia `failed`. Senão, volta ao passo 1 na próxima célula.	RF39, RF41

Fonte: Autoria própria, 2026.

Algoritmo de navegação¶

Restrições do problema¶

O robô sabe qual labirinto vai resolver: o tipo é selecionado no DIP switch antes de ligar (RF27). Não conhece as paredes. Sabe que parte de um beco sem saída em um canto e que a área de objetivo fica no canto diametralmente oposto.
Os labirintos possíveis são 4x4, 8x4 e 12x4, com células de 18 cm. Cada tipo de labirinto tem 10 minutos no total, somando até 3 tentativas.
Basta chegar ao objetivo uma vez por execução; não há corrida de volta nem corrida rápida posterior.
Os sensores enxergam apenas as paredes da célula atual (frente, esquerda e direita), e os giros de 90° e 180° custam tempo.

Estado da arte¶

Algoritmo	Como funciona	Vantagens	Desvantagens	Fontes
Busca em profundidade (DFS)	Segue um caminho até não haver saída e então volta pela pilha até a última bifurcação com opção não explorada.	Não precisa saber onde fica o objetivo; implementação simples.	Não garante o menor caminho e perde tempo explorando o labirinto inteiro; o retrocesso gera muitos giros de 180°.	[7, p. 24, 28]
Flood fill	Atribui a cada célula a distância até o objetivo e move o robô sempre para a vizinha de menor distância.	Direciona a busca ao objetivo; o mesmo mapa de distâncias serve para explorar e para seguir o caminho.	Precisa conhecer a posição do objetivo para numerar as células.	[6, p. 503], [9]
Flood fill modificado	Igual ao flood fill, mas recalcula apenas as células afetadas pela parede nova.	Percorre as mesmas células que o flood fill com muito menos atualizações de distância.	Implementação mais complexa; o ganho só aparece em labirintos grandes.	[6, p. 503, 506], [7, p. 29]
A	Busca guiada por uma estimativa da distância restante até o objetivo.	Encontra o menor caminho.	Usa mais memória, pois guarda toda a lista aberta; em um labirinto 5x5 não se diferenciou do flood fill.	[8, p. 366, 368, 372]

Segundo Law, o flood fill venceu primeiros lugares em competições internacionais de micromouse, e sua versão modificada é a mais usada nelas [6, p. 503]. Nos cinco labirintos de competição testados pelo autor, as duas versões percorreram exatamente o mesmo número de células; a diferença esteve só no esforço de cálculo, por exemplo 135.936 contra 3.197 atualizações de distância no labirinto da IEEE Region 6 de 2012 [6, p. 506, Tabela I]. Sharma e Munshi chegam à mesma recomendação para competições [7, p. 29].

O método Adachi¶

O método Adachi (足立法) foi criado por Yoshihiko Adachi quando ele era estudante e membro do Fukuyama Microcomputer Club, e foi apresentado em 1984 [10, seção 4-5], [11]. Até então, a abordagem comum era percorrer o labirinto inteiro primeiro e só depois calcular o caminho mínimo [10, seção 4-5]. A ideia do método, como descrita pela JSDKK, é:

Olhar para o labirinto como um mapa em branco até o objetivo e imaginar o caminho mais curto até ele.
Seguir esse caminho. Ao encontrar uma parede, levá-la em conta, junto com as paredes já vistas, e recalcular o caminho mais curto.
Repetir até chegar.

Em outras palavras, o método trata toda parede desconhecida como inexistente (未知の壁を無いものとして考える). É o mesmo raciocínio de uma pessoa perdida que sabe onde fica a saída: ela supõe o caminho mais curto, vai conferir e, se estiver bloqueado, pensa de novo [10, seção 4-5]. A mesma fonte afirma que os métodos de busca predominantes hoje são evoluções do método Adachi e que quase todos os mouses de nível mais alto o utilizam [10, seção 4-5].

Como o "caminho mais curto" é calculado: o flood fill. Harrison descreve o flood fill (ou algoritmo de Bellman) como o método mais simples disponível a um micromouse [9]:

Guardar um valor por célula do labirinto.
Colocar o valor 0 na célula de objetivo.
Percorrer todas as células e garantir que cada uma tenha um valor igual a 1 a mais que o da sua vizinha acessível de menor valor.
Repetir o passo 3 até que os valores parem de mudar.

Depois disso, cada célula guarda sua distância até o objetivo, e basta o robô "descer" os valores, indo sempre para a vizinha de valor menor. O cálculo só precisa ser refeito quando uma decisão é necessária, isto é, em uma bifurcação, e pode ser distribuído em pequenos pedaços enquanto o robô se move [9]. Combinado com a hipótese de Adachi, as células ainda não visitadas entram no cálculo como se não tivessem paredes, então todo o labirinto tem distância definida desde o início.

As quatro variantes de Adachi. Harrison reconstruiu, a partir de anotações em japonês, os quatro métodos que Adachi apresentou para a fase de busca [11]:

Variante	Comportamento	Observação
Método 0	Vai e volta entre a largada e o objetivo, sempre pelo melhor caminho a partir de onde está, até que o melhor caminho entre os dois não passe por nenhuma célula inexplorada.	Pode desperdiçar tempo e corridas, pois precisa tocar a largada e o objetivo em cada passagem.
Método 1	Procura as células inexploradas que estão no melhor caminho calculado entre a largada e o objetivo, calculando duas rotas a cada decisão.	O caminho ótimo pode mudar durante a exploração e fazer o robô trocar de alvo.
Método 2	Alterna entre a largada e o objetivo, mas inverte o sentido assim que o caminho até o alvo atual já é ótimo, sem precisar tocá-lo.	Corrige o principal defeito do método 0.
Método 3	Usa o método 0 para encontrar o objetivo pela primeira vez e depois passa para o método 1.	É uma otimização do método 1 com uma busca inicial mais rápida.

Todas as variantes compartilham o núcleo descrito pela JSDKK; elas diferem no que fazer depois de chegar ao objetivo, quando o robô procura o caminho mínimo para as corridas rápidas. Como neste projeto basta chegar ao objetivo uma vez, o que interessa é esse núcleo, que corresponde à primeira ida do método 0 (e à fase inicial do método 3).

Decisão: flood fill com o método Adachi¶

O firmware adota o flood fill com a hipótese de Adachi (paredes desconhecidas tratadas como inexistentes e recálculo a cada parede nova), conforme o item 4.2.3.2.1 da EAP de Software. A DFS foi descartada após a análise do estado da arte. Os motivos são:

É o que a literatura e as competições indicam. O flood fill e suas variantes são os mais usados e premiados [6, p. 503], [10, seção 4-5]. Nas fontes consultadas, a DFS aparece apenas como alternativa inferior, por não garantir o menor caminho e explorar o labirinto inteiro [7, p. 24, 28].
Vai direto ao objetivo. O robô não precisa varrer o labirinto, o que reduz tempo, giros de 180° e desgaste da bateria dentro do limite de 10 minutos.
Tolera erro no mapa. Como o caminho é recalculado a cada mudança no mapa, uma leitura diferente da esperada apenas muda as distâncias, e as leituras seguintes podem desfazê-la (ver Leituras erradas). Na DFS, uma parede lida errada corrompe a pilha de retrocesso. A odometria por encoders reduz o principal risco do mapa em malha aberta: a patinação não percebida.
Custo computacional desprezível. Com no máximo 144 células no mapa (ver abaixo), recalcular todas as distâncias leva muito menos que o tempo de atravessar uma célula. Por isso, o flood fill simples é suficiente e mais fácil de depurar do que a versão modificada, cujo ganho só aparece em labirintos grandes [6, p. 506].

Tipo do labirinto e orientação¶

Nas fontes consultadas, o flood fill é aplicado a labirintos de tamanho e objetivo conhecidos. Neste projeto, o tipo do labirinto é selecionado no DIP switch antes de ligar o robô (RF27), então o algoritmo da literatura se aplica diretamente. Resta uma única incerteza, a orientação, tratada abaixo.

Vias 1–2 do DIP switch	Tipo	Células de objetivo
`00`	4x4	(3, 3)
`01`	8x4	(7, 3) ou (3, 7)
`10`	12x4	(11, 3) ou (3, 11)
`11`	inválido	reprova o health-check

As vias 3 e 4 ficam reservadas para modos de teste e calibração. O firmware lê o DIP switch só na inicialização.

Referencial do robô. A largada é a célula (0, 0). O eixo y aponta para a abertura do beco da largada e é sempre positivo. O eixo x é o lateral: na largada, o robô não sabe se o labirinto se estende para a direita ou para a esquerda, e o sinal de x é fixado na primeira abertura lateral que ele encontrar. Com o sinal fixado, x também passa a ser sempre positivo, e o mapa cabe em uma matriz de 12 × 12 células.

Orientação. O tipo não diz se o lado longo do labirinto fica à frente ou ao lado do robô. Por isso, no 8x4 e no 12x4, as duas células da tabela entram como objetivo ao mesmo tempo: o flood fill aceita vários objetivos, basta colocar 0 em todos. Chegar a uma delas já confirma a orientação, porque o robô só visita células que existem: num 8x4 com o lado longo em x, o y nunca passa de 3, e o robô não alcança (3, 7). Na prática, a orientação fica resolvida antes da chegada: enquanto ela é desconhecida, a região válida do mapa é a união dos dois retângulos possíveis, um "L" com o lado longo em x ou em y, e as células fora dele contam como parede. Ao pisar numa célula com x maior ou igual a 4, o robô sabe que o lado longo está em x; com y maior ou igual a 4, que está em y. A região passa a ser só o retângulo, e o objetivo incompatível sai do cálculo.

Objetivos espelhados. Os objetivos do lado de x ainda não fixado não precisam existir no mapa. Antes de o sinal ser fixado, o robô só anda na coluna x = 0, e as distâncias dessa coluna até um objetivo e até o seu espelho são iguais, porque as paredes vistas ali valem para os dois lados. Basta guardar o lado como uma marca e ler as laterais de acordo com ela.

Mapa na memória. Cada célula guarda 4 bits de paredes (norte, sul, leste e oeste), um bit de "visitada" e a distância até o objetivo. Os bits de parede não são gravados direto pela leitura: saem dos votos de cada parede, descritos em Leituras erradas. O mapa, a posição, o estado da execução e o tipo de labirinto a que o mapa pertence ficam gravados na flash (RF42). Ao ligar, se o tipo no DIP switch for diferente do gravado, o mapa é zerado, para que um labirinto não reaproveite as paredes de outro.

Tipo divergente do informado na web. O robô envia o tipo lido no health-check. Se ele divergir do tipo informado em Nova execução (ou em Retomar), o backend recusa a abertura (dip_divergente) e alerta na web; nenhuma tentativa é criada. O operador corrige o DIP switch, refaz o health-check e abre a execução de novo.

Desempate por giros. Quando duas vizinhas têm a mesma distância, o robô prefere seguir em frente, depois girar 90° e, por último, girar 180°. Entre os dois giros de 90°, vem primeiro o horário no referencial do labirinto, e não no do robô; assim, as versões espelhadas de um mesmo labirinto dão o mesmo trajeto. Um peso de giro no próprio cálculo das distâncias fica como melhoria a avaliar nos testes.

Falha de componente, retomada TAP e botão BOOT. Falha de componente encerra a tentativa (failed, RF15). O operador aciona Retomar tentativa (n/3); o backend abre nova tentativa, o firmware refaz UC20 e pode marcar telemetria de retomada (RF38), preservando mapa e posição na flash (RF42). Se o health-check falhar de novo, nova tentativa failed com falha_componente. Recolhimento físico: um toque no BOOT apaga o mapa antes de recolocar o robô na largada (RF41). Durante corrida, BOOT envia parada local com motivo encerrado_operador.

Pseudocódigo do laço de navegação:

ao iniciar:
    ler o tipo no DIP switch; se o código for inválido: reprovar o health-check
    carregar mapa, posição, estado e tipo da flash
    se o tipo da flash for diferente do tipo do DIP: zerar mapa e estado
    se estado == "running":  # Retomar tentativa (n/3): continua da célula gravada, com o mapa
        continuar da posição gravada
    senão:
        posição = (0, 0); mapa = vazio, exceto as paredes da largada
    objetivos = células de objetivo do tipo (no 8x4 e no 12x4, as das duas orientações)

a cada célula alcançada:
    se a navegação devolveu um movimento na célula anterior:
        marcar como provada aberta a parede por onde o robô passou
    se a posição tiver x diferente de 0: tornar o lado definitivo (indefinido vira direita)
    ler paredes (frente, esquerda, direita) e somar a cada uma um voto de parede ou de aberto
        (a parede fica no mapa, nesta célula e na vizinha, com mais votos de parede que de aberto;
         as leituras mudam cada parede no mapa no máximo 4 vezes)
    se houver abertura lateral e o sinal de x não estiver fixado:
        fixar o sinal, ainda provisório
    se a orientação estiver indefinida e a posição tiver x ou y maior ou igual a 4:
        resolver a orientação e descartar o objetivo incompatível
    gravar mapa, posição e estado na flash
    se a posição for um dos objetivos: declarar sucesso e parar
    se o mapa mudou (parede nova, parede apagada ou orientação resolvida): recalcular o flood fill:
        objetivos = 0; paredes desconhecidas = abertas
        repetir até nada mudar: valor(c) = 1 + menor valor entre as vizinhas acessíveis de c
    enquanto a posição não alcançar nenhum objetivo:
        se já houve 8 perdões ou não há parede perdoável: parar e enviar "failed"
        perdoar as paredes com vantagem de no máximo 1 voto e recalcular o flood fill
    mover para a vizinha acessível de menor valor
        (empate: frente, depois giro de 90° horário, depois anti-horário, por último 180°)
    se interrupção (Bluetooth ou BOOT) estiver ativa: parar e enviar "failed" conforme motivo

O recálculo só acontece quando o mapa muda: sem parede nova, parede apagada nem orientação resolvida, a varredura daria os mesmos valores da célula anterior.

Conferência da frente. Depois de virar para o rumo escolhido e antes de andar, o robô confere a frente. Se vir parede, o firmware chama a nav_bloqueado em vez de andar: a navegação volta a posição para a célula de origem, mantém o rumo novo, soma um voto de parede à frente, desfaz o lado provisório se a parede estiver no leste da célula onde ele foi fixado, recalcula (com perdão) e devolve outro movimento, pelo mesmo desempate. A conferência pode se repetir com o robô parado. Os detalhes estão em Leituras erradas.

O que depende dos testes (7.4). Os pulsos de encoder por célula e por giro, a sintonia dos PIDs (velocidade e centralização) e o limiar de parede dos ToF, a confiabilidade da leitura de paredes e a eventual adoção de um peso de giro no cálculo das distâncias.

Exemplo resolvido: labirinto 4x4¶

O DIP switch indica 4x4 (00). Para simplificar, o exemplo começa depois de o robô ter passado pela célula (0, 1) e visto ali uma abertura para a direita: isso fixa o sinal de x. O único objetivo é (3, 3).

1. Antes de descobrir paredes. Com as paredes desconhecidas tratadas como abertas, a distância de cada célula é simplesmente o número de passos até (3, 3). A única parede conhecida é a da largada, que só tem saída para cima.

y \ x	0	1	2	3
3	3	2	1	0
2	4	3	2	1
1	5	4	3	2
0	6 (S)	5	4	3

O robô desce os valores: (0, 0) = 6 → (0, 1) = 5 → (0, 2) = 4. Em (0, 2) há empate entre (0, 3) e (1, 2), ambas com valor 3; pelo desempate, ele segue em frente para (0, 3). Depois gira à direita e passa por (1, 3) = 2 até (2, 3) = 1.

2. Parede descoberta. Em (2, 3), o sensor da frente encontra uma parede entre (2, 3) e (3, 3). O flood fill é recalculado com essa parede:

y \ x	0	1	2	3
3	5	4	3	0
2	4	3	2	1
1	5	4	3	2
0	6 (S)	5	4	3

A célula (2, 3) passa de 1 para 3, porque agora só alcança o objetivo passando por (2, 2), e as células que dependiam dela também sobem. O robô desce de novo: (2, 3) = 3 → (2, 2) = 2 → (3, 2) = 1 → (3, 3) = 0.

3. Chegada. Em (3, 3), o robô alcança a célula de objetivo do tipo selecionado no DIP switch e declara sucesso (RF26). Como o tipo é conhecido, não é preciso conferir as bordas do labirinto.

Leituras erradas¶

Um sensor ToF pode ler parede onde não há ou deixar de ver uma parede que existe. Se o mapa só ganhasse paredes, uma parede falsa nunca sairia e poderia fechar o único caminho até o objetivo. Por isso, cada parede do mapa é decidida pelas leituras acumuladas, e não pela última.

Votos por parede. Cada parede guarda quantas leituras disseram "parede" e quantas disseram "aberto", e está no mapa se tiver mais votos de parede. Empate e ausência de votos contam como aberto, como na hipótese de Adachi. As bordas do labirinto são sempre parede. Guardam-se só as paredes norte e leste de cada célula, porque a sul e a oeste são as da vizinha: são 3 bytes por parede, e o estado continua uma struct plana, que pode ser gravada na flash como está.
Travessia. Quando o robô anda para a célula seguinte por ordem da navegação, a parede por onde ele passou vira "provada aberta" para sempre, e nenhuma leitura a fecha de novo.
Limite de trocas. As leituras mudam cada parede no mapa, de parede para aberta ou o contrário, no máximo 4 vezes por corrida. Depois disso, novas leituras só somam votos. Isso impede que uma parede duvidosa faça o robô ir e voltar sem parar.
Perdão. Se a célula atual não alcança nenhum objetivo, a navegação esquece as paredes com vantagem de no máximo 1 voto (iguala os votos de parede aos de aberto), recalcula e tenta de novo, até 8 vezes por corrida. Bordas e paredes provadas abertas nunca são perdoadas. Sem perdão possível, a navegação para e envia failed.
Conferência da frente. Antes de andar, já virado para o rumo novo, o robô confere a frente. Se vir parede, chama a nav_bloqueado: a navegação volta para a célula de origem, soma um voto de parede a essa parede, mesmo que ela já tenha esgotado as trocas, recalcula com perdão e escolhe outro movimento. Se a parede estiver no leste da célula onde o lado provisório foi fixado, desfaz esse lado. Depois de 64 conferências com bloqueio na mesma corrida, ou se não houver outro movimento, a navegação para e envia failed. No simulador, a frente é conferida com 3 leituras e conta como parede se mais da metade disser parede.
Lado provisório e definitivo. O sinal de x fixado na coluna x = 0 é provisório. Se a conferência da frente encontrar parede no leste da célula onde o sinal foi fixado, a abertura lateral que o fixou era falsa: se a outra lateral também tinha sido lida aberta, o sinal passa a ser o outro; senão, volta a não estar fixado. Nos dois casos, as paredes leste da coluna 0 são apagadas, porque foram gravadas com o espelho errado; isso acontece no máximo 4 vezes por corrida. Ao chegar a uma célula com x diferente de 0, o sinal fica definitivo; se ainda não estava fixado, vale a direita, que é o espelho que a navegação já vinha usando.

Término. Todo laço da navegação é limitado por um contador que só cresce: as trocas de cada parede (4), os perdões (8), as conferências com bloqueio (64) e os lados desfeitos (4). Desfazer o lado zera as trocas das paredes leste da coluna 0, mas isso só acontece 4 vezes, e as travessias só abrem paredes, uma vez cada. Assim, o mapa muda um número finito de vezes. Depois da última mudança, cada passo leva o robô a uma vizinha com distância 1 a menos, até o objetivo, ou a navegação para e envia failed. O simulador confirma que nenhuma corrida termina por limite de passos nem declara sucesso fora do objetivo.

Taxas medidas. Simulador de navegação, 24 labirintos (4x4, 8x4 e 12x4, nas versões com o labirinto à direita e à esquerda) com as sementes de 1 a 50, conferência da frente com 3 leituras:

Leituras erradas	Corridas em sucesso	Taxa
1%	1.200 de 1.200	100%
5%	1.197 de 1.200	99,75%

Fonte: Autoria própria, 2026.

As falhas restantes vêm de conferências em que 2 das 3 leituras erram juntas. O teste unitário e o CI exigem 100% com 1% e pelo menos 95% com 5%.

Pendências da arquitetura¶

Pendência	Responsáveis pelo alinhamento	Impacto na arquitetura
Detalhes da ponte Bluetooth (formato serial, reconexão)	Software, eletrônica e firmware	Resolvida: Bluetooth clássico SPP da ESP32 (`BluetoothSerial`), recebido como porta serial no notebook. A ponte repassa cada linha à API com a hora de leitura e escreve na serial a interrupção devolvida na resposta; a reconexão reenvia os eventos pendentes. Detalhes no Contrato de telemetria.
Uso do DIP switch	Software, eletrônica e firmware	Resolvida: as vias 1 e 2 selecionam o labirinto (tabela em Tipo do labirinto e orientação); as vias 3 e 4 ficam reservadas para teste e calibração, a definir com o firmware.
Lista de componentes do health-check	Software, eletrônica e firmware	Resolvida: bateria, tof_frontal, tof_esquerdo, tof_direito, motor_esquerdo, motor_direito, encoder_esquerdo, encoder_direito (8 itens: um ToF frontal e dois laterais, confirmado com o professor em 07/10/2026). A lista fixa é validada na entrada (RNF09) e usada no motivo falha_componente e no evento de retomada.
Especificação dos sensores e encoders	Software, eletrônica e firmware	O modelo do ToF, a posição dos 3 sensores, a resolução do encoder e a escolha entre XSHUT e multiplexador I²C afetam o código de leitura, a calibração e os pinos do ESP32.
Formato das mensagens de telemetria	Software e firmware	Resolvida: um JSON por linha, com até 256 bytes, em seis tipos de mensagem (`tel`, `hc_item`, `hc_resultado`, `passo`, `falha` e `sucesso`), definidos no Contrato de telemetria.

Persistência de dados¶

O Sistema de Telemetria usa um banco relacional PostgreSQL. O diagrama entidade-relacionamento (DER) a seguir mostra as tabelas, seus atributos, as chaves e as cardinalidades entre elas. O modelo segue as decisões do TAP e do Backlog do Software: uma execução lógica agrupa até 3 tentativas, e o trajeto do robô é transmitido e exibido em tempo real no front-end.

Figura 3: Diagrama entidade-relacionamento do Sistema de Telemetria

Diagrama entidade-relacionamento do Sistema de Telemetria

Fonte: Amanda de Moura, 2026. · Acesso pelo Excalidraw

Legenda¶

Sigla	Significado
`PK`	Chave primária: identifica cada linha da tabela.
`FK`	Chave estrangeira: referencia a chave primária de outra tabela.
`UQ`	Restrição de unicidade: o banco não aceita valores repetidos na coluna ou combinação.
`IDX`	Índice: acelera consultas sobre as colunas indicadas, sem impor regra.
`1 : N`	Cardinalidade da ligação (lado esquerdo : lado direito).

Entidades¶

Tabela 6: Entidades do modelo de dados

Entidade	Finalidade
`LABIRINTO`	Tipos de labirinto possíveis (4x4, 8x4, 12x4). Permite filtrar execuções e comparar tempos do mesmo labirinto.
`EXECUCAO_LOGICA`	Uma rodada em um tipo de labirinto, aberta em Nova execução. Agrupa até 3 tentativas e controla o limite de 10 minutos.
`TENTATIVA`	Cada tentativa (n/3) dentro da execução lógica, com status, tempos e métricas finais.
`LEITURA_TELEMETRIA`	Todas as mensagens recebidas do robô (bateria, velocidade, célula atual), inclusive as do health-check.
`PASSO_TRAJETO`	Uma linha a cada célula em que o robô entra, inclusive revisitas. É a fonte do desenho do trajeto em tempo real.
`PAREDE_CELULA`	Paredes detectadas em cada célula, formando o mapa descoberto pelo robô.
`HEALTH_CHECK_ITEM`	Resultado da verificação de cada componente no health-check de uma tentativa.
`FALHA`	Motivo, célula, componente e origem da falha que encerrou uma tentativa.
`TENTATIVA_REJEITADA`	Pedidos de abertura de tentativa recusados pelo sistema.

Fonte: Amanda de Moura, 2026.

Relacionamentos e cardinalidades¶

Tabela 7: Relacionamentos do modelo de dados

Relacionamento	Cardinalidade	Explicação
`LABIRINTO` → `EXECUCAO_LOGICA`	1 : N	Um tipo de labirinto tem várias execuções; cada execução usa um único tipo.
`EXECUCAO_LOGICA` → `TENTATIVA`	1 : 1..3	Toda execução abre com a tentativa 1/3 e pode ter no máximo 3 tentativas (TAP).
`EXECUCAO_LOGICA` → `TENTATIVA_REJEITADA`	1 : N	Os pedidos recusados ficam ligados à execução, pois nenhuma tentativa chegou a ser criada.
`EXECUCAO_LOGICA` → `PAREDE_CELULA`	1 : N	O mapa pertence à execução, e não à tentativa, porque é preservado entre retomadas (RF38, RF42).
`TENTATIVA` → `LEITURA_TELEMETRIA`	1 : N	Cada tentativa recebe várias mensagens de telemetria.
`TENTATIVA` → `PASSO_TRAJETO`	1 : N	Cada tentativa registra as células percorridas.
`HEALTH_CHECK` → `TENTATIVA`	1 : 0..N	O health-check é anterior à tentativa; cada tentativa guarda o que liberou a largada.
`HEALTH_CHECK` → `HEALTH_CHECK_ITEM`	1 : N	Cada health-check verifica vários componentes.
`TENTATIVA` → `FALHA`	1 : 0..1	Uma tentativa termina em `success` (sem falha) ou em `failed` (uma falha, que a encerra).

Fonte: Amanda de Moura, 2026.

Dicionário de dados¶

LABIRINTO¶

Atributo	Tipo	Restrição	Descrição
`labirinto_id`	`INT`	PK	Identificador do tipo de labirinto.
`tipo`	`VARCHAR(5)`	UQ	`4x4`, `8x4` ou `12x4`.
`largura`, `altura`	`INT`	—	Dimensões em células.

EXECUCAO_LOGICA¶

Atributo	Tipo	Restrição	Descrição
`execucao_id`	`UUID`	PK	Identificador da execução lógica.
`labirinto_id`	`INT`	FK	Tipo informado pelo operador em Nova execução (fica só no backend, RF27).
`status`	`VARCHAR`	CHECK	`em_andamento`, `concluida` ou `cancelada`.
`tentativas_usadas`	`INT`	CHECK 0..3	Quantidade de tentativas já consumidas; devolvida ao usuário (US07).
`iniciada_em`	`TIMESTAMPTZ`	—	Início do relógio da execução, usado no limite de 10 minutos (RF32).
`encerrada_em`	`TIMESTAMPTZ`	—	Fim da execução.
`tempo_total_s`	`NUMERIC`	—	Tempo corrido desde Nova execução, incluindo intervalos (RF13).

TENTATIVA¶

Atributo	Tipo	Restrição	Descrição
`tentativa_id`	`UUID`	PK	Identificador único da tentativa (RF17).
`execucao_id`	`UUID`	FK	Execução lógica a que pertence.
`attempt_index`	`INT`	CHECK 1..3; UQ com `execucao_id`	Número n exibido em Tentativa n/3.
`status`	`VARCHAR`	CHECK	`running`, `success` ou `failed` (RF16).
`hc_id`	`UUID`	FK	Health-check aprovado que liberou a largada da tentativa.
`tipo_inicio`	`VARCHAR`	CHECK	`nova` ou `retomada`; marca as tentativas abertas por Retomar tentativa (n/3) (RF38).
`tipo_dip`	`VARCHAR`	—	Tipo lido pelo robô no DIP switch; o backend o compara com o tipo da execução (RF27).
`iniciada_em`, `encerrada_em`	`TIMESTAMPTZ`	—	Início e fim da tentativa.
`tempo_s`	`NUMERIC`	—	Duração da tentativa (RF13).
`velocidade_media`	`NUMERIC`	—	Distância percorrida dividida pelo tempo (RF12).
`bateria_inicial`, `bateria_final`, `consumo_bateria`	`NUMERIC`	—	Nível de bateria e consumo na tentativa (RF11).

LEITURA_TELEMETRIA¶

Atributo	Tipo	Restrição	Descrição
`leitura_id`	`BIGSERIAL`	PK	Identificador da mensagem.
`tentativa_id`	`UUID`	FK	Tentativa aberta no momento do recebimento.
`ordem`	`INT`	UQ com `tentativa_id`	Ordem de chegada dentro da tentativa.
`fase`	`VARCHAR`	CHECK	`health-check` ou `running`; separa os dados do health-check (RF05).
`x`, `y`	`INT`	—	Célula atual do robô.
`bateria`	`NUMERIC`	—	Nível de bateria informado.
`velocidade`	`NUMERIC`	—	Velocidade estimada pelo firmware (RF22).
`enviado_em`	`TIMESTAMPTZ`	—	Momento do envio pelo robô.
`recebido_em`	`TIMESTAMPTZ`	—	Momento do recebimento pelo backend (medição do RNF04).

Índice: IDX (tentativa_id, leitura_id).

PASSO_TRAJETO¶

Atributo	Tipo	Restrição	Descrição
`passo_id`	`BIGSERIAL`	PK	Identificador do passo; também é o id do evento SSE.
`tentativa_id`	`UUID`	FK	Tentativa em que o passo ocorreu.
`execucao_id`	`UUID`	FK	Execução lógica; permite tratar as 3 tentativas como um só trajeto.
`seq`	`INT`	UQ com `execucao_id`	Ordem da célula no trajeto da execução inteira (RF09).
`x`, `y`	`INT`	—	Célula em que o robô entrou.
`paredes_mask`	`INT`	—	Paredes lidas na célula, codificadas em bits (N, S, L, O).
`retomada`	`BOOLEAN`	—	Indica o ponto em que o trajeto recomeçou após uma retomada.
`entrou_em`	`TIMESTAMPTZ`	—	Momento em que o robô entrou na célula.

Índice: IDX (execucao_id, passo_id).

PAREDE_CELULA¶

Atributo	Tipo	Restrição	Descrição
`parede_id`	`BIGSERIAL`	PK	Identificador do registro.
`execucao_id`	`UUID`	FK	Execução lógica dona do mapa.
`x`, `y`	`INT`	UQ com `execucao_id`	Célula do labirinto.
`norte`, `sul`, `leste`, `oeste`	`BOOLEAN`	—	Presença de parede em cada lado.
`detectada_em`	`TIMESTAMPTZ`	—	Momento da última detecção.

HEALTH_CHECK¶

Atributo	Tipo	Restrição	Descrição
`hc_id`	`UUID`	PK	Identificador do health-check.
`boot`	`BIGINT`	—	Boot do robô que fez a verificação.
`aprovado`	`BOOLEAN`	—	Resultado geral; nulo enquanto o health-check está em andamento.
`tipo_dip`	`VARCHAR`	CHECK	Tipo lido no DIP: `4x4`, `8x4`, `12x4` ou `invalido`.
`iniciado_em`	`TIMESTAMPTZ`	—	Momento do primeiro item recebido.
`concluido_em`	`TIMESTAMPTZ`	—	Momento do resultado; o health-check vale por 7 minutos a partir dele.

HEALTH_CHECK_ITEM¶

Atributo	Tipo	Restrição	Descrição
`item_id`	`BIGSERIAL`	PK	Identificador do item verificado.
`hc_id`	`UUID`	FK	Health-check a que o item pertence.
`componente`	`VARCHAR`	CHECK	`bateria`, `tof_frontal`, `tof_esquerdo`, `tof_direito`, `motor_esquerdo`, `motor_direito`, `encoder_esquerdo` ou `encoder_direito` (lista fixa da Eletrônica, RF29).
`aprovado`	`BOOLEAN`	—	Resultado da verificação.
`valor_lido`	`NUMERIC`	—	Valor medido, quando houver.
`verificado_em`	`TIMESTAMPTZ`	—	Momento da verificação.

FALHA¶

Atributo	Tipo	Restrição	Descrição
`falha_id`	`BIGSERIAL`	PK	Identificador da falha.
`tentativa_id`	`UUID`	FK, UQ	Tentativa encerrada pela falha (no máximo uma falha por tentativa).
`motivo`	`VARCHAR`	CHECK	`collision`, `stuck`, `out_of_track`, `time_exceeded`, `falha_componente`, `low_battery`, `health_check_failed`, `link_lost` ou `encerrado_operador` (RF15).
`origem`	`VARCHAR`	CHECK	`automatica` ou `encerrado_operador` (encerramento manual, RF30).
`celula_x`, `celula_y`	`INT`	—	Célula em que a falha ocorreu; ponto de partida da retomada.
`componente`	`VARCHAR`	NULL	Componente que falhou; preenchido só quando `motivo = falha_componente`.
`observacao`	`VARCHAR(100)`	—	Observação opcional do operador no encerramento manual.
`momento_falha`	`TIMESTAMPTZ`	—	Momento da falha.

TENTATIVA_REJEITADA¶

Atributo	Tipo	Restrição	Descrição
`rejeicao_id`	`BIGSERIAL`	PK	Identificador do pedido recusado.
`execucao_id`	`UUID`	FK	Execução em que o pedido foi feito.
`motivo`	`VARCHAR`	CHECK	`tentativa_aberta`, `limite_3` ou `execucao_cancelada` (RF19).
`ocorrida_em`	`TIMESTAMPTZ`	—	Momento da recusa.

Regras de integridade no banco¶

Limite de 3 tentativas (TAP): CHECK (attempt_index BETWEEN 1 AND 3) e UQ (execucao_id, attempt_index) em TENTATIVA, junto com CHECK (tentativas_usadas BETWEEN 0 AND 3) em EXECUCAO_LOGICA. O backend incrementa tentativas_usadas na mesma transação em que cria a tentativa.
Uma tentativa aberta por vez (RF18): índice único parcial em TENTATIVA (execucao_id) restrito às linhas com status running.
Valores fixos: status, motivo, origem, fase, tipo_inicio e componente têm CHECK com a lista de valores aceitos, a mesma validada pelo Pydantic na entrada (RNF09).
Persistência: os dados ficam em volume Docker e sobrevivem à reinicialização do servidor (RNF05).

Trajeto em tempo real¶

O trajeto precisa ser transmitido e consumido em tempo real para ser desenhado no front-end. Por isso ele fica em uma tabela própria, PASSO_TRAJETO, separada da telemetria geral: o robô envia várias mensagens na mesma célula, mas o desenho só precisa de um evento quando ele entra em uma célula.

O robô entra em uma célula e envia a mensagem passo.
O backend grava o passo em PASSO_TRAJETO e atualiza PAREDE_CELULA na mesma transação.
Depois da confirmação (COMMIT), o backend envia o passo ao front-end por SSE, usando o passo_id como id do evento.
O front-end desenha a célula recebida na grade do labirinto.

Reconexão: cada passo chega ao front-end com o seu passo_id. Se a página recebeu os passos até o 40 e perdeu a conexão enquanto o robô chegava ao 45, ao reconectar o navegador envia automaticamente o cabeçalho Last-Event-ID = 40. O backend busca no banco os passos com passo_id maior que 40, em ordem, e reenvia os passos 41 a 45. O índice IDX (execucao_id, passo_id) torna essa consulta rápida, e a mesma consulta serve para quem abre a tela no meio da corrida. Um Last-Event-ID ausente, vazio, negativo ou não numérico vale 0, e aí o reenvio é o trajeto inteiro da execução — as três tentativas, porque o trajeto pertence à execução lógica.

Fila por cliente: cada aba aberta tem a sua própria fila em memória, e o backend entrega o mesmo evento a todas. A fila guarda até 500 eventos, cerca de 50 s de folga na taxa do RNF-B11. Se ela estourar, o backend desiste daquele cliente e fecha o fluxo dele: o navegador reconecta sozinho e o reenvio por Last-Event-ID recompõe o trajeto, sem passo perdido e sem fila crescendo sem limite. A ingestão nunca espera um cliente, então uma aba travada não atrasa nem interrompe a gravação da telemetria (RNF-B07).

Keep-alive: enquanto não há evento novo, o backend manda uma linha de comentário a cada 15 s. Ela segura a conexão, não vira evento na tela e não entra no reenvio.

Fim do fluxo: o servidor fecha o stream em dois casos — execução já encerrada, logo depois do reenvio, e fila estourada. Nos outros, quem fecha é o front-end, com close().

Mesma célula, passo republicado: quando o robô relê uma célula em que já estava, nenhum passo novo é criado; só a máscara de paredes é atualizada, e o mesmo passo_id é publicado de novo para a tela redesenhar a parede. Por isso o id de um evento passo pode repetir, e o front-end deve tratar o evento como "esta célula agora é assim", não como "mais uma célula".

Latência: do envio pelo robô até a célula aparecer na tela, o limite é de 3 segundos (RNF04). A fatia do backend, do COMMIT até o evento sair, é de 1 segundo (RNF-B04); como a publicação acontece na mesma chamada que grava, logo depois do COMMIT, a margem real é de milissegundos.

Decisões de modelagem¶

Retomada como atributo. A retomada não é uma tabela própria: é representada por TENTATIVA.tipo_inicio = retomada. A falha que a originou é a da tentativa anterior da mesma execução (attempt_index − 1), e a célula de partida é a celula_x, celula_y dessa falha.
Falha separada da tentativa. Só as tentativas failed têm motivo, célula e componente; guardar isso em FALHA evita colunas vazias em TENTATIVA.
Tentativa rejeitada ligada à execução. Um pedido recusado nunca vira tentativa, então não existe tentativa_id para referenciar (US21).
Mapa ligado à execução. PAREDE_CELULA pertence à execução lógica porque o mapa é preservado entre as tentativas (RF38, RF42).
Contagem de tentativas armazenada. tentativas_usadas evita contar as tentativas a cada consulta e é devolvida ao usuário no contador (n/3).

Diagrama de Estados¶

Estados do software¶

O diagrama representa o ciclo de uma tentativa do Micromouse no labirinto, desde a verificação inicial dos componentes até o encerramento com sucesso ou com falha. A navegação segue o flood fill (método Adachi) definido na EAP e no projeto conceitual: a cada célula, o mapa é atualizado, as distâncias às células de objetivo são recalculadas e o robô move-se pela direção que reduz essa distância (com desempate fixo). Após health-check aprovado, o firmware inicia o trajeto sem downlink do sistema web (RF10). Qualquer falha encerra a tentativa; a retomada é acionada pelo operador com Retomar tentativa (n/3) e continua de onde parou, porque o robô grava seu progresso em memória não volátil a cada célula nova (RF42).

Tabela A: Estados do software do Micromouse

Estado	Descrição	Requisitos relacionados
Health-check	Estado inicial. Verifica se sensores, motores e bateria estão aptos antes de iniciar o percurso.	RF29, RF05, RF16
Lendo sensores	Estado central de decisão. Lê os sensores, identifica as paredes ao redor da célula atual, atualiza o mapa, recalcula o flood fill e verifica se chegou a uma célula de objetivo.	RF20, RF26, RF37
Deslocando	Move o robô na direção escolhida pelo flood fill (método Adachi), com movimento controlado em malha fechada pelos encoders, e grava o mapa e a posição na memória não volátil (NVS).	RF20, RF21, RF28, RF42
Objetivo alcançado	Estado final de sucesso. O robô chegou à área de objetivo e a execução é registrada como `success`.	RF26, RF13, RF16
Falha	Estado final de erro. A execução é registrada como `failed`, com o motivo (`collision`, `time_exceeded`, `stuck`, `out_of_track`, `falha_componente` ou `encerrado_operador`) e a célula em que a falha ocorreu.	RF15, RF16, RF30, RF32, RF41

Fonte: João Marcos e Luiza da Silva, 2026.

Eventos e transições¶

As mudanças de estado ocorrem a partir das condições de guarda (entre colchetes no diagrama) e dos eventos de conclusão de cada ação:

Tabela B: Transições entre estados

Origem	Evento / condição	Destino
Início	Robô ligado	Health-check
Health-check	`[componentes ok]`	Lendo sensores
Health-check	`[componente reprovado ou código do DIP switch inválido]`	Falha
Health-check / parado	Toque no BOOT: apaga o mapa	Health-check
Lendo sensores	`[próximo passo definido pelo flood fill]`	Deslocando
Lendo sensores	`[mapa inconsistente / sem passo válido]`	Falha
Lendo sensores	`[célula de objetivo do tipo selecionado no DIP switch]`	Objetivo alcançado
Lendo sensores	`[falha de componente]`	Falha
Lendo sensores	`[colisão, travamento ou fora da pista]`	Falha
Deslocando	Após mover	Lendo sensores
Deslocando	`[motores acionados e encoders parados por mais de X ms]`	Falha
Qualquer estado da corrida	Interrupção Bluetooth (RF39), encerramento manual (RF30) ou toque no BOOT (RF41)	Falha

Fonte: João Marcos e Luiza da Silva, 2026.

Alguns pontos merecem destaque:

Lendo sensores é o ponto de decisão do laço. Todo deslocamento retorna a esse estado, garantindo que cada passo use a leitura mais recente das paredes e o flood fill atualizado.
A partida vem do operador após o health-check. Com componentes aprovados, o firmware espera o largar do operador, passa a running e inicia o trajeto (RF10, RF39). O downlink se limita aos três comandos do contrato (RNF06); o trajeto continua decidido apenas pelo firmware.
O objetivo vem do tipo selecionado no DIP switch. O robô conhece as células de objetivo desde a largada e declara sucesso ao alcançar uma delas.
Uma falha de componente encerra a tentativa (TAP). O robô para e envia failed com motivo falha_componente e o componente afetado. Depois do reparo, o operador aciona Retomar tentativa (n/3): o robô refaz o health-check e continua da célula gravada, com o mapa preservado (RF38, RF42).
A parada pode vir da interface ou do botão BOOT. Encerramento manual na web envia interrupção (RF39) e registra o motivo escolhido; o BOOT durante a corrida também leva a Falha com origem encerrado_operador (RF41), sem depender da rede.
O limite de 10 minutos por execução lógica (TAP) é aplicado no backend (RF32); o firmware registra falhas locais (colisão, travamento etc.) que encerram a tentativa.
Travamento detectado pelo robô. Com motores acionados e encoders parados além do limiar configurado, o firmware encerra a tentativa com motivo stuck, sem depender do operador (US45).
Mapa inconsistente (sem passo válido no flood fill) leva a Falha, indicando leitura incorreta de paredes ou estado inválido.
O progresso fica gravado na NVS. Mapa, posição, estado da execução e o tipo de labirinto a que o mapa pertence são atualizados a cada célula nova, o que permite retomar de onde parou após uma reinicialização.
A telemetria é paralela ao laço de decisão. A coleta e o envio dos dados ocorrem em todos os estados, sem bloquear a navegação, atendendo aos RF08 e RF24.

Backend (execução lógica e tentativa): transições tabuladas em decisoes/transicoes-execucao.md (oráculo BACK-03 e teste 7.4 / 4.2).

Diagrama¶

Imagem: Diagrama de Estados do Micromouse

Diagrama de Estados do Micromouse

Nota: se a figura ainda mostrar o estado intermediário “Falha de componente”, prevalecem a Tabela A/B (acima) e o ADR-007: falha de componente vai direto para Falha e consome tentativa do TAP.

Fonte: João Marcos e Luiza da Silva, 2026.

Protótipo¶

Protótipo navegável no Figma (Ratatui — PI1)

Ratatouille · telas do labirinto 4×4¶

Protótipo da interface de telemetria do robô Ratatouille. O exemplo acompanha a execução #0042 no labirinto 4×4: 72 × 72 cm, 16 células, largada em A1 e objetivo em D4, no canto oposto.

O robô envia telemetria por Bluetooth SPP (ESP32). A web recebe e exibe os dados em tempo real; no Encerrar tentativa, o backend envia interrupção ao robô (RF39). O operador cria a execução, liga o robô e acompanha o health-check. Com ele aprovado, o operador dá a largada e o backend envia o largar. Depois, o operador acompanha o trajeto. Após falha, pode Retomar tentativa (n/3) na célula da falha (RF38, ADR-012).

Fluxo principal: Início → Health-check → Em execução → Concluída

Exceções: Execução recusada · Sem comunicação · Encerrar execução → Encerrada como falha

Retomada: Retomar tentativa (célula da falha) → Retomada (tentativa 2) → Concluída após retomada, ou Falha sem retomada depois de 3 tentativas

Telas do labirinto 4×4¶

1. Início¶

Início

Tela de preparação, exibida quando não há nenhuma execução ativa. O operador escolhe o labirinto (4×4, 8×4 ou 12×4) e cria uma execução pelo botão Nova execução, na barra do topo. Cada labirinto mostra o melhor tempo e qual execução o fez (ex.: 00:27,9 · #0036). Ao lado estão um resumo de como funciona uma execução e os dados da última execução, com link para o detalhe.

2. Health-check¶

Health-check

Primeira etapa da execução. Antes da largada, o robô testa sozinho o que é essencial (Bluetooth, bateria, modo de operação, sensores infravermelhos, curvas e posição de largada) e envia cada resultado. A tela mostra o progresso das verificações e a leitura dos sensores. Quando todas passam, a largada é automática.

3. Em execução¶

Em execução

Acompanhamento ao vivo da corrida. Mostra o tempo de percurso comparado ao limite de 10 min, a velocidade média, a bateria, a célula atual e as últimas leituras recebidas. Durante a corrida o mapa mostra só a célula atual; o trajeto completo aparece quando a execução termina. O botão Encerrar execução fica sempre disponível no topo.

4. Concluída¶

Concluída

Resultado de uma execução com sucesso: o robô chegou ao objetivo D4. Apresenta o trajeto completo no mapa, o tempo total, a velocidade média, a bateria usada, as células visitadas, a sequência gravada e a comparação com o melhor tempo do labirinto. Daqui o operador vai para o detalhe ou volta ao início.

5. Execução recusada¶

Execução recusada

Exceção que aparece quando alguém tenta criar uma execução enquanto outra já está em andamento. O sistema registra uma execução por vez, então o pedido fica no histórico como rejeitado. O botão Acompanhar #0042 leva à execução que está ativa.

6. Sem comunicação¶

Sem comunicação

Exceção que aparece quando o robô passa mais de 5 s sem enviar mensagens. O alerta fica no topo e os valores aparecem esmaecidos como "último valor recebido". O robô continua a corrida sozinho e o tempo continua contando. Quando a comunicação volta, a tela retorna ao acompanhamento normal.

7. Encerrar execução¶

Encerrar execução

Janela de confirmação para o operador encerrar a execução manualmente. Ele escolhe o motivo da falha (colisão com parede, robô travado ou saiu do labirinto) e pode deixar uma observação. Nada é enviado ao robô: o encerramento serve só para registrar a falha na telemetria.

8. Encerrada como falha¶

Encerrada como falha

Resultado de uma execução encerrada como falha. O mapa mostra o trajeto até a falha e marca a célula onde ela ocorreu (B2). A retomada também parte de B2 (ADR-012). O cartão Registro da falha resume célula, motivo e momento. O cartão Retomar tentativa (n/3) informa quantas tentativas ainda restam (até 3 por execução).

9. Retomar tentativa¶

Retomar tentativa · confirmação (export Figma: retomar-do-checkpoint)

Confirmação da retomada. Explica que a tentativa 2 começa na célula da falha B2, que o trajeto já gravado (A1 → B2) é mantido e que o tempo da nova tentativa é somado ao da primeira. Antes de retomar, o operador confirma que o robô está posicionado em B2 na direção certa e que a bateria está acima do nível de alerta (7,4 V na LiPo).

10. Retomada · tentativa 2¶

Retomada · tentativa 2

Acompanhamento ao vivo de uma tentativa retomada. É igual à tela Em execução, com três diferenças: um aviso indica "tentativa 2 de 3, retomada na célula B2"; o cronômetro conta o tempo desta tentativa, mas mostra também o total acumulado; e cada tentativa tem o próprio limite de 10 min.

11. Concluída após retomada¶

Concluída após retomada

Sucesso depois de uma retomada. O mapa mostra as duas tentativas com cores diferentes (tentativa 1 até a falha em B2 e tentativa 2 a partir de B2). O tempo total é a soma das tentativas, sem contar a pausa para reposicionar o robô. O cartão Tentativas desta execução detalha o trecho e o tempo de cada uma.

12. Falha sem retomada (3 de 3)¶

Falha sem retomada

Falha depois que as 3 tentativas já foram usadas. A tela mostra o trajeto e o registro da falha, e o cartão Sem retomada disponível lista o trecho e o tempo de cada tentativa. Não é possível retomar de novo: para correr outra vez a partir de A1, é preciso criar uma nova execução.

Ratatouille · telas do labirinto 8×4¶

Protótipo da interface de telemetria do robô Ratatouille. O exemplo acompanha a execução #0043 no labirinto 8×4: 144 × 72 cm, 32 células, largada em A1 e objetivo em H4, no canto oposto.

O robô envia telemetria por Bluetooth SPP (ESP32). A web recebe e exibe os dados em tempo real; no Encerrar tentativa, o backend envia interrupção ao robô (RF39). O operador cria a execução, liga o robô e acompanha o health-check. Com ele aprovado, o operador dá a largada e o backend envia o largar. Depois, o operador acompanha o trajeto. Após falha, pode Retomar tentativa (n/3) na célula da falha (RF38, ADR-012).

Fluxo principal: Início → Health-check → Em execução → Concluída

Exceções: Execução recusada · Sem comunicação · Encerrar execução → Encerrada como falha

Retomada: Retomar tentativa (célula da falha) → Retomada (tentativa 2) → Concluída após retomada, ou Falha sem retomada depois de 3 tentativas

Telas do labirinto 8×4¶

1. Início¶

Início · 8×4

Tela de preparação, exibida quando não há nenhuma execução ativa. O operador escolhe o labirinto (4×4, 8×4 ou 12×4) e cria uma execução pelo botão Nova execução, na barra do topo. Cada labirinto mostra o melhor tempo e qual execução o fez (ex.: 01:48,6 · #0032). Ao lado estão um resumo de como funciona uma execução e os dados da última execução, com link para o detalhe.

2. Health-check¶

Health-check · 8×4

Primeira etapa da execução. Antes da largada, o robô testa sozinho o que é essencial (Bluetooth, bateria, modo de operação, sensores infravermelhos, curvas e posição de largada) e envia cada resultado. A tela mostra o progresso das verificações e a leitura dos sensores. Quando todas passam, a largada é automática.

3. Em execução¶

Em execução · 8×4

Acompanhamento ao vivo da corrida. Mostra o tempo de percurso comparado ao limite de 10 min, a velocidade média, a bateria, a célula atual e as últimas leituras recebidas. Durante a corrida o mapa mostra só a célula atual; o trajeto completo aparece quando a execução termina. O botão Encerrar execução fica sempre disponível no topo.

4. Concluída¶

Concluída · 8×4

Resultado de uma execução com sucesso: o robô chegou ao objetivo H4. Apresenta o trajeto completo no mapa, o tempo total, a velocidade média, a bateria usada, as células visitadas, a sequência gravada e a comparação com o melhor tempo do labirinto. Daqui o operador vai para o detalhe ou volta ao início.

5. Execução recusada¶

Execução recusada · 8×4

Exceção que aparece quando alguém tenta criar uma execução enquanto outra já está em andamento. O sistema registra uma execução por vez, então o pedido fica no histórico como rejeitado. O botão Acompanhar #0043 leva à execução que está ativa.

6. Sem comunicação¶

Sem comunicação · 8×4

Exceção que aparece quando o robô passa mais de 5 s sem enviar mensagens. O alerta fica no topo e os valores aparecem esmaecidos como "último valor recebido". O robô continua a corrida sozinho e o tempo continua contando. Quando a comunicação volta, a tela retorna ao acompanhamento normal.

7. Encerrar execução¶

Encerrar execução · 8×4

Janela de confirmação para o operador encerrar a execução manualmente. Ele escolhe o motivo da falha (colisão com parede, robô travado ou saiu do labirinto) e pode deixar uma observação. Nada é enviado ao robô: o encerramento serve só para registrar a falha na telemetria.

8. Encerrada como falha¶

Encerrada como falha · 8×4

Resultado de uma execução encerrada como falha. O mapa mostra o trajeto até a falha e marca a célula onde ela ocorreu (E2). A retomada também parte de E2 (ADR-012). O cartão Registro da falha resume célula, motivo e momento. O cartão Retomar tentativa (n/3) informa quantas tentativas ainda restam (até 3 por execução).

9. Retomar tentativa¶

Retomar tentativa · 8×4 (export Figma: retomar-do-checkpoint)

Confirmação da retomada. Explica que a tentativa 2 começa na célula da falha E2, que o trajeto já gravado (A1 → E2) é mantido e que o tempo da nova tentativa é somado ao da primeira. Antes de retomar, o operador confirma que o robô está posicionado em E2 na direção certa e que a bateria está acima do nível de alerta (7,4 V na LiPo).

10. Retomada · tentativa 2¶

Retomada · tentativa 2 · 8×4

Acompanhamento ao vivo de uma tentativa retomada. É igual à tela Em execução, com três diferenças: um aviso indica "tentativa 2 de 3, retomada na célula E2"; o cronômetro conta o tempo desta tentativa, mas mostra também o total acumulado; e cada tentativa tem o próprio limite de 10 min.

11. Concluída após retomada¶

Concluída após retomada · 8×4

Sucesso depois de uma retomada. O mapa mostra as duas tentativas com cores diferentes (tentativa 1 até a falha em E2 e tentativa 2 a partir de E2). O tempo total é a soma das tentativas, sem contar a pausa para reposicionar o robô. O cartão Tentativas desta execução detalha o trecho e o tempo de cada uma.

12. Falha sem retomada (3 de 3)¶

Falha sem retomada · 8×4

Falha depois que as 3 tentativas já foram usadas. A tela mostra o trajeto e o registro da falha, e o cartão Sem retomada disponível lista o trecho e o tempo de cada tentativa. Não é possível retomar de novo: para correr outra vez a partir de A1, é preciso criar uma nova execução.

Ratatouille · telas do labirinto 12×4¶

Protótipo da interface de telemetria do robô Ratatouille. O exemplo acompanha a execução #0044 no labirinto 12×4: 216 × 72 cm, 48 células, largada em A1 e objetivo em L4, no canto oposto.

O robô envia telemetria por Bluetooth SPP (ESP32). A web recebe e exibe os dados em tempo real; no Encerrar tentativa, o backend envia interrupção ao robô (RF39). O operador cria a execução, liga o robô e acompanha o health-check. Com ele aprovado, o operador dá a largada e o backend envia o largar. Depois, o operador acompanha o trajeto. Após falha, pode Retomar tentativa (n/3) na célula da falha (RF38, ADR-012).

Fluxo principal: Início → Health-check → Em execução → Concluída

Exceções: Execução recusada · Sem comunicação · Encerrar execução → Encerrada como falha

Retomada: Retomar tentativa (célula da falha) → Retomada (tentativa 2) → Concluída após retomada, ou Falha sem retomada depois de 3 tentativas

Telas do labirinto 12×4¶

1. Início¶

Início · 12×4

Tela de preparação, exibida quando não há nenhuma execução ativa. O operador escolhe o labirinto (4×4, 8×4 ou 12×4) e cria uma execução pelo botão Nova execução, na barra do topo. Cada labirinto mostra o melhor tempo e qual execução o fez; no 12×4 ainda não há melhor tempo, então aparece "nenhum ainda". Ao lado estão um resumo de como funciona uma execução e os dados da última execução, com link para o detalhe.

2. Health-check¶

Health-check · 12×4

Primeira etapa da execução. Antes da largada, o robô testa sozinho o que é essencial (Bluetooth, bateria, modo de operação, sensores infravermelhos, curvas e posição de largada) e envia cada resultado. A tela mostra o progresso das verificações e a leitura dos sensores. Quando todas passam, a largada é automática.

3. Em execução¶

Em execução · 12×4

Acompanhamento ao vivo da corrida. Mostra o tempo de percurso comparado ao limite de 10 min, a velocidade média, a bateria, a célula atual e as últimas leituras recebidas. Durante a corrida o mapa mostra só a célula atual; o trajeto completo aparece quando a execução termina. O botão Encerrar execução fica sempre disponível no topo.

4. Concluída¶

Concluída · 12×4

Resultado de uma execução com sucesso: o robô chegou ao objetivo L4. Apresenta o trajeto completo no mapa, o tempo total, a velocidade média, a bateria usada, as células visitadas, a sequência gravada e a comparação com o melhor tempo do labirinto. Daqui o operador vai para o detalhe ou volta ao início.

5. Execução recusada¶

Execução recusada · 12×4

Exceção que aparece quando alguém tenta criar uma execução enquanto outra já está em andamento. O sistema registra uma execução por vez, então o pedido fica no histórico como rejeitado. O botão Acompanhar #0044 leva à execução que está ativa.

6. Sem comunicação¶

Sem comunicação · 12×4

Exceção que aparece quando o robô passa mais de 5 s sem enviar mensagens. O alerta fica no topo e os valores aparecem esmaecidos como "último valor recebido". O robô continua a corrida sozinho e o tempo continua contando. Quando a comunicação volta, a tela retorna ao acompanhamento normal.

7. Encerrar execução¶

Encerrar execução · 12×4

Janela de confirmação para o operador encerrar a execução manualmente. Ele escolhe o motivo da falha (colisão com parede, robô travado ou saiu do labirinto) e pode deixar uma observação. Nada é enviado ao robô: o encerramento serve só para registrar a falha na telemetria.

8. Encerrada como falha¶

Encerrada como falha · 12×4

Resultado de uma execução encerrada como falha. O mapa mostra o trajeto até a falha e marca a célula onde ela ocorreu (H2). A retomada também parte de H2 (ADR-012). O cartão Registro da falha resume célula, motivo e momento. O cartão Retomar tentativa (n/3) informa quantas tentativas ainda restam (até 3 por execução).

9. Retomar tentativa¶

Retomar tentativa · 12×4 (export Figma: retomar-do-checkpoint)

Confirmação da retomada. Explica que a tentativa 2 começa na célula da falha H2, que o trajeto já gravado (A1 → H2) é mantido e que o tempo da nova tentativa é somado ao da primeira. Antes de retomar, o operador confirma que o robô está posicionado em H2 na direção certa e que a bateria está acima do nível de alerta (7,4 V na LiPo).

10. Retomada · tentativa 2¶

Retomada · tentativa 2 · 12×4

Acompanhamento ao vivo de uma tentativa retomada. É igual à tela Em execução, com três diferenças: um aviso indica "tentativa 2 de 3, retomada na célula H2"; o cronômetro conta o tempo desta tentativa, mas mostra também o total acumulado; e cada tentativa tem o próprio limite de 10 min.

11. Concluída após retomada¶

Concluída após retomada · 12×4

Sucesso depois de uma retomada. O mapa mostra as duas tentativas com cores diferentes (tentativa 1 até a falha em H2 e tentativa 2 a partir de H2). O tempo total é a soma das tentativas, sem contar a pausa para reposicionar o robô. O cartão Tentativas desta execução detalha o trecho e o tempo de cada uma.

12. Falha sem retomada (3 de 3)¶

Falha sem retomada · 12×4

Falha depois que as 3 tentativas já foram usadas. A tela mostra o trajeto e o registro da falha, e o cartão Sem retomada disponível lista o trecho e o tempo de cada tentativa. Não é possível retomar de novo: para correr outra vez a partir de A1, é preciso criar uma nova execução.

Link de acesso ao Figma¶

Figma do projeto Ratatouille

Referências¶

ESPRESSIF SYSTEMS. ESP32 Series Datasheet, versão 3.0, 2019. Disponível em: ESP32.pdf. Acesso em: 23 de set. 2026.

FastAPI. Documentação oficial. Disponível em: https://fastapi.tiangolo.com/. Acesso em: 23 de set. 2026.

SQLAlchemy. Documentação oficial. Disponível em: https://docs.sqlalchemy.org/. Acesso em: 23 de set. 2026.

PostgreSQL. Documentação oficial. Disponível em: https://www.postgresql.org/docs/. Acesso em: 23 de set. 2026.

Docker. Docker Compose overview. Disponível em: https://docs.docker.com/compose/. Acesso em: 23 de set. 2026.

LAW, G. Quantitative comparison of flood fill and modified flood fill algorithms. International Journal of Computer Theory and Engineering, v. 5, n. 3, p. 503-508, 2013. Disponível em: PDF. Acesso em: 25 de set. 2026.

SHARMA, K.; MUNSHI, C. A comprehensive and comparative study of maze-solving techniques by implementing graph theory. IOSR Journal of Computer Engineering, v. 17, n. 1, p. 24-29, 2015. Disponível em: PDF. Acesso em: 25 de set. 2026.

TJIHARJADI, S.; WIJAYA, M. C.; SETIAWAN, E. Optimization maze robot using A* and flood fill algorithm. International Journal of Mechanical Engineering and Robotics Research, v. 6, n. 5, p. 366-372, 2017. Disponível em: PDF. Acesso em: 25 de set. 2026.

HARRISON, P. Solving the maze. Micromouse Online. Disponível em: https://micromouseonline.com/micromouse-book/mazes-and-maze-solving/solving-the-maze/. Acesso em: 25 de set. 2026.

JSDKK (Japan System Design). どこよりも詳しいマイクロマウス解説, seção 4-5 "足立法の冊子". Disponível em: https://jsdkk.com/home/glossary/glossary-micromouse/. Acesso em: 25 de set. 2026.

HARRISON, P. Adachi micromouse maze solving algorithms. Micromouse Online, 27 maio 2008. Disponível em: https://micromouseonline.com/2008/05/27/adachi-micromouse-maze-solving-algorithms/. Acesso em: 25 de set. 2026.
